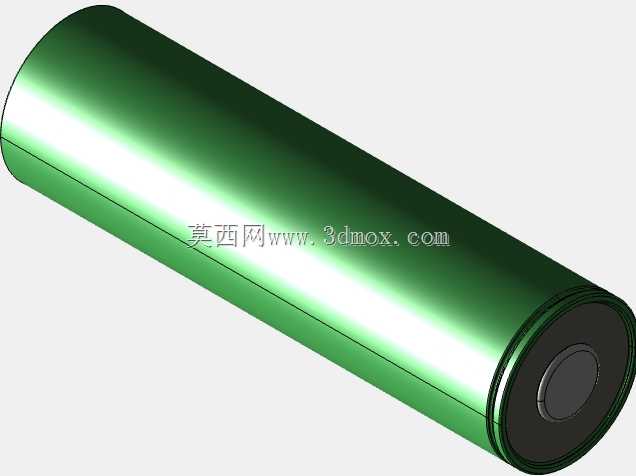

NCR18650B圆柱锂离子电芯三维结构

　　在消费电子、小型储能设备、便携动力装置的结构设计环节中，18650规格圆柱锂电芯是应用频次极高的基础供能单元，本次构建的NCR18650B电芯三维结构，完全围绕实际工程应用中的装配需求展开，可直接用于电池包排布、设备仓室适配、夹持结构设计等场景的干涉校验与空间验证。做这类圆柱电芯的三维建模，首先要抓准的是量产通用件的尺寸一致性边界——毕竟18650规格的电芯是行业通用标准化部件，外径公差、壳体长度、正负极端面的凸起高度都有严格的行业通用范围，建模时不能只做外观示意，要把实际装配中会碰到的结构特征全部还原：比如钢壳外壁的卷绕接缝微凸特征、正极帽的泄压刻痕结构、负极端面的绝缘垫圈厚度、壳体底部的焊接凹点，这些细节在做电池组串并联焊接、支架卡位设计的时候，都是直接影响装配可行性的关键。

　　很多新手做这类电芯模型容易只做光滑圆柱面，忽略了实际量产电芯的壳体表面因为卷绕工艺带来的细微圆柱度偏差，还有正极帽不是完全平的凸台，而是带多层阶梯结构的泄压安全结构，这些细节如果省略，后续做导电片焊接工装设计、电池仓卡扣定位的时候，很容易出现虚拟装配没问题，实际生产装不上的问题。从应用场景来说，这类电芯的适配范围极广，小到手电筒、移动电源、笔记本电脑的内置电池组，大到电动工具、低速代步车的动力模组，甚至小型储能电站的梯次利用电池包，都会用到该规格的电芯，所以建模的时候必须考虑不同场景下的装配基准：比如做消费电子内置电池仓时，基准要落在电芯圆柱面的母线位置，方便做仓体内壁的贴合面定位；做动力模组的串并联支架时，基准要切换到正负极端面的中心位置，方便对齐焊接镍片的开孔位置；做带温度采集的电池组结构时，还要在壳体表面预留出NTC传感器的贴合平面位置，这些设计逻辑都要融入到模型的特征构建里，而不是单纯做一个外观几何体。外形尺寸上严格遵循行业通用的18650规格标称参数，圆柱体外径控制在通用公差范围内，总长度包含正极帽凸起尺寸，完全匹配市面上通用的18650电池支架、电池仓的安装尺寸，不会出现模型尺寸和实物偏差导致的装配干涉。设计思路上没有做多余的简化，把电芯的三层核心结构都做了分层特征预留：外层的镀镍钢壳、中间的卷绕电芯本体、两端的绝缘密封结构，虽然外观上看不到内部卷绕层，但在做热仿真分析、壳体强度校核的时候，这些分层的特征面可以直接赋予对应的材料属性，不需要二次拆分模型。

　　另外要注意的是，这类圆柱电芯的负极是和壳体导通的，建模的时候特意把负极端面和壳体做了合并特征，正极帽和壳体之间做了绝缘层的分隔特征，方便后续做电气间隙校验的时候，直接选取对应的导电面和绝缘面，不用再重新分割面域。在实际结构选型中，很多工程师会忽略电芯正极帽的高度差，导致设计的导电镍片焊接后出现虚焊，或者电池仓盖合上后压到正极造成短路，这个模型里特意把正极帽的凸起高度、绝缘圈的下沉深度都按实物实测尺寸做了还原，不管是做卡扣式电池仓的接触弹片设计，还是做焊接式电池组的镍片折弯避让，都能直接从模型上提取准确的尺寸数值。

　　还有壳体表面的标识区域预留，虽然没有做具体的丝印图案，但在壳体对应位置做了0.02mm的微凸平面，方便后续设计时添加丝印或者追溯码的特征，不用再在圆柱面上做投影分割。对于做电池包结构的工程师来说，这个模型可以直接导入到装配体中做阵列排布，快速计算不同串并数下的电池包整体尺寸，校验电芯之间的安全间隙，预留散热通道的空间；对于做小型便携设备的结构工程师来说，可以直接把这个模型放到设备的电池仓位置，校验仓室的空间是否足够，弹片的压缩量是否在合理范围内，有没有和周边的电路板、结构筋位出现干涉。整个模型的特征构建全部基于实物逆向测绘的尺寸，没有主观臆造的结构，所有倒角、圆角、凸台的尺寸都和量产实物保持一致，避免因为模型失真导致的设计失误。
