Rev550Neo电机适配安装固定座结构

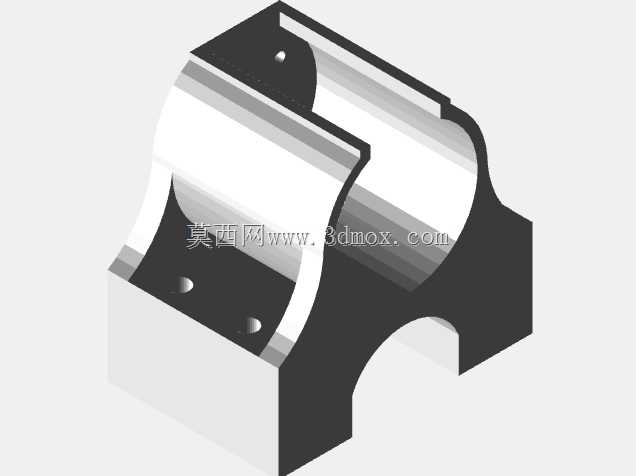

　　在小型动力传动系统、桌面级自动化模组、竞赛类机器人动力单元搭建场景中，电机安装座是连接动力输出部件与设备主体框架的核心衔接零件，其结构合理性直接决定动力传递的同轴度、运行振动幅度以及长期负载下的结构稳定性。这款适配Rev 550 Neo规格电机的安装固定座，在结构设计阶段就充分考虑了小型动力单元紧凑安装的实际需求，没有采用冗余的外伸结构，整体轮廓完全贴合电机本体的圆弧外形，尽可能压缩安装占用的空间，适配空间局促的动力舱布局。从结构功能来看，该固定座采用半包式承托结构，与电机圆柱外壳接触的弧面做了贴合度匹配设计，安装时弧面与电机外壳完全贴合，避免点接触或线接触导致的应力集中，在电机持续输出扭矩产生反向作用力时，受力可以均匀分散到整个承托弧面，不会出现局部应力过大导致的座体开裂或者电机移位问题。座体底部为平整安装基准面，加工时保证平面度公差控制在合理范围，安装后可以与设备框架的安装面完全贴合，不会出现倾斜导致的电机输出轴与传动部件不同轴的问题。

　　固定孔位的设计兼顾了安装便捷性与连接强度，座体上预留的三个沉头安装孔分别布置在受力的关键节点，其中两个孔位位于承托弧面的下方实体区域，对应电机安装时的前端受力位置，抵消电机输出轴带负载时产生的倾覆力矩，第三个孔位位于座体尾部的延伸实体上，平衡电机尾部的重量，避免长期运行后座体出现尾部翘曲变形。沉头孔的设计可以让安装螺丝的头部完全沉入座体内部，不会突出表面干涉电机外壳或者周边其他零部件，适配内六角圆柱头螺丝的安装尺寸，拧紧时可以提供足够的锁紧力，同时不会因为螺丝头部突出刮擦周边布线或者其他结构件。在安装边界的考量上，设计阶段就对座体的各个外轮廓尺寸做了严格的边界约束，座体的宽度方向尺寸与电机本体直径保持一致，不会超出电机外圆轮廓，在多电机并排安装的场景下，相邻电机的安装座不会出现干涉，可以尽可能缩小相邻电机的轴间距，提升整体动力模组的空间利用率。座体的高度方向尺寸经过优化，在保证承托弧面有足够壁厚满足强度要求的前提下，尽可能降低安装面到电机轴心的高度，降低整个动力单元的重心，减少设备运行时的振动幅度，提升高速运转下的稳定性。从实际使用场景出发，这类电机安装座常应用在小型移动机器人的驱动轮动力安装、桌面机械臂的关节动力固定、小型传送带模组的动力端支撑等场景，这些场景往往对安装空间有严格限制，同时要求动力部件固定可靠，不能在频繁正反转、冲击负载的工况下出现松动。设计时没有采用多余的减重孔或者装饰性结构，所有实体结构都服务于受力需求，承托壁的厚度经过受力校核，在采用常见的PLA、PETG等3D打印材料或者铝合金切削加工时，都能满足550级别电机持续满负载输出的强度要求，不会出现壁面断裂的问题。

　　座体上的避让缺口设计也充分考虑了实际装配需求，在对应电机出线端的位置预留了足够的走线空间，电机安装后电源线可以顺着缺口顺畅引出，不会被座体挤压导致线皮破损，同时缺口的位置也避开了电机端盖的固定螺丝位置，拆装电机端盖进行维护时不需要完全拆下整个安装座，提升后期维护的便捷性。在装配逻辑上，安装时可以先将电机与固定座通过弧面定位预装，确认电机轴心与安装基准面的平行度符合要求后，再拧紧座体与框架连接的固定螺丝，最后锁紧电机与座体之间的抱紧结构，整个装配流程不需要复杂的专用工装，普通内六角扳手即可完成全部操作，适合小批量设备组装以及个人DIY项目的快速搭建。

　　针对不同加工工艺的适配性，该结构的拔模角度做了统一处理，不管是采用FDM3D打印、光固化3D打印还是CNC铣削加工，都不需要额外做复杂的工装夹具，一次装夹即可完成大部分结构的加工，降低加工成本与生产周期。结构上没有尖锐的棱角，所有外边缘都做了小尺寸的倒角处理，装配时不会划伤操作人员，也不会在安装过程中刮擦电机表面的喷涂层或者氧化层，保护电机外观的同时也减少了应力集中的边角位置，提升座体的抗疲劳强度。在长期运行的可靠性方面，半包式的结构相比全包裹式的电机座，拥有更好的散热空间，电机持续运行产生的热量可以通过弧面接触传导一部分到安装座，同时外露的电机外壳部分可以和空气充分接触散热，避免全封闭结构导致的电机热量积聚，延长电机的连续运行时间，减少过热退磁的风险。
