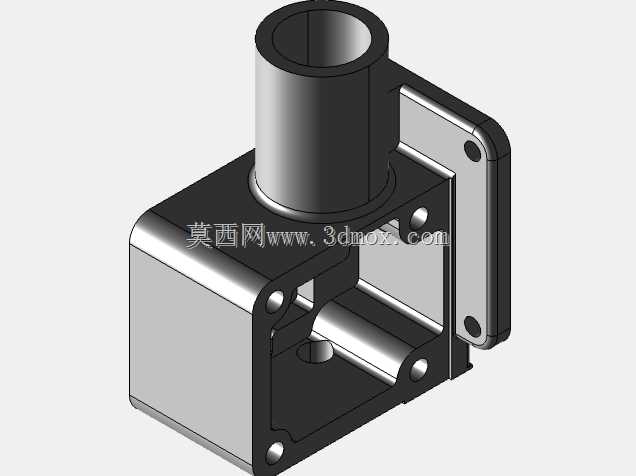

立式带侧装法兰的中空连接支座结构

　　这类带侧装法兰的立式中空连接支座，在小型机电集成设备、流体管路配套组件、桌面级自动化执行单元的安装布局中十分常见，日常做设备结构改型、非标工装搭建设计时，经常会遇到需要同时实现竖向管路/轴件穿设、侧向与设备立面固定的安装需求，这类支座就是为解决这类复合安装场景设计的。从结构功能来看，支座上部的竖向中空圆柱段，主要作用是为穿设的轴类零件、导气管路、线缆护套提供稳定的导向与支撑，圆柱内壁的加工精度直接决定了穿设部件的运行同轴度，设计时会根据穿设件的外径公差匹配对应配合等级，避免出现运行卡滞、密封失效的问题。下部的方块式基座是整个零件的受力主体，内部做了镂空式减重设计，不是完全实心的结构——这一点在做有限元受力校核时需要重点关注，镂空区域的筋位厚度要能承受上部传递的竖向载荷、侧向安装带来的倾覆力矩，不能为了过度减重削薄筋位导致受力后出现形变。侧面的安装法兰板做了向外延伸的凸缘结构，上面预留的两个安装孔是用来和设备的立面安装板做螺栓固定的，法兰板和基座主体的衔接位置做了圆角过渡，避免应力集中在直角衔接处，长期受交变载荷出现开裂的问题。

　　实际选型适配时，首先要确认安装边界：上部圆柱的外径、内孔直径决定了能适配的穿设部件尺寸，下部基座的长宽尺寸要匹配安装面的预留空间，侧面法兰的孔位间距要和设备立板的预装孔位完全对齐，不然现场安装时会出现孔位错位无法装配的问题。设计这类零件时，通常会先梳理安装链路的受力路径：上部穿设部件的载荷通过圆柱段传递到下部基座，再通过基座和侧法兰分散到两个安装面，所以筋位的布置要顺着受力方向走，不要在受力路径上做不必要的镂空。另外基座下部预留的横向半圆弧槽，是用来避让横向布置的轴件或者管路的，避免装配时和相邻部件出现干涉，这个槽的弧度和深度要根据相邻部件的外径来调整，间隙控制在1-2mm即可，既不会出现运动干涉，也不会因为间隙过大浪费安装空间。

　　做三维建模时，要注意各个安装孔的沉头深度、法兰板的平面度要求，这些细节直接影响后续的零件加工和装配效果，比如侧法兰的安装面如果平面度达不到要求，螺栓锁紧后会出现基座倾斜，导致上部的中空圆柱段同轴度超差，穿设的部件运行时就会出现偏磨。这类零件常用在小型气动执行组件的安装基座、传感器支架的固定座、小型流体阀组的连接支座场景，不同场景下对零件的材质要求也有区别：普通工况下用铝合金做阳极氧化处理即可，重量轻且有足够的结构强度；如果是有腐蚀介质的工况，就要换成304不锈钢材质，相应的壁厚也要根据材质的强度参数做调整，保证受力安全系数在允许范围内。

　　做结构验证时，还要注意支座的安装高度，上部圆柱的顶端到侧法兰安装面的垂直距离，要匹配穿设部件的行程长度，避免部件运行到极限位置时和基座出现碰撞。很多新手设计这类零件时容易忽略安装孔的边距问题，侧法兰上的安装孔到法兰边缘的距离要满足螺栓安装的扳手空间要求，不能把孔开得太靠近边缘，导致装配时扳手无法操作，或者螺栓锁紧后法兰边缘出现开裂。另外基座底部的安装面也要做平面度要求，如果是和水平面安装固定的话，底部平面的粗糙度要达到装配要求，避免安装后出现晃动。整个零件的外形没有多余的装饰结构，所有的几何特征都是为了实现安装、支撑、避让的功能，没有冗余设计，这也是机械结构零件设计的核心原则：每一处结构都要有对应的功能作用，不要为了外观添加无意义的造型。
