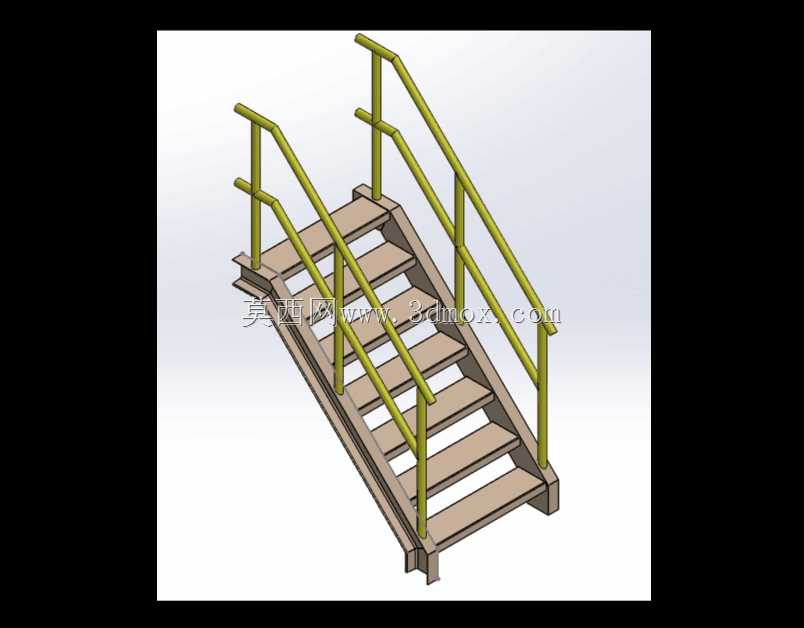

双侧扶手钢制踏步楼梯结构设计

　　这款双侧扶手钢制踏步楼梯，主要适配工业厂区操作平台接驳、设备检修通道搭建、仓储夹层通行等场景，区别于民用家装楼梯，其结构设计完全偏向工业场景的重载、高频使用需求。日常使用中，可承担单人携带检修工具通行、轻型物料短途转运的载荷，踏步表面做防滑处理，避免工业环境下油污、水渍附着导致的滑倒风险，双侧连续扶手从楼梯起步端延伸至顶部平台衔接处，全程给通行人员提供稳定的扶靠支撑，上下楼过程中无需中途寻找扶手断点，适配厂区作业人员手持工具、佩戴劳保手套的使用状态。

　　从设计逻辑来看，整体采用焊接构件一体化建模思路，梯梁采用折边型钢成型，踏步板与梯梁之间采用满焊连接，避免螺栓连接在长期振动载荷下出现的松脱问题，扶手立柱与梯梁侧面采用角焊缝固定，扶手横杆与立柱之间的衔接处做圆弧过渡处理，既避免尖锐棱角带来的磕碰风险，也能减少焊接应力集中点，提升整体结构的抗疲劳性能。建模过程中先确定整体通行坡度，控制在38度到42度的工业楼梯常用坡度区间，既保证通行舒适度，也控制整体投影长度，避免占用过多车间平面空间，踏步高度统一设置为180mm，踏步宽度设置为250mm，符合成年人步幅的人机工程学参数，连续上下楼不会出现步幅错乱的问题。

　　安装边界层面，楼梯底部设置两个落地支撑脚，支撑脚带有安装孔位，可通过膨胀螺栓直接固定在混凝土地面，顶部设置搭接连接板，可与钢结构平台、设备侧方的预埋安装位直接栓接，不需要额外做过渡支架，整体安装完成后侧向晃动量控制在2mm以内，满足工业场景的安全使用要求。整体宽度设置为800mm，满足单人携带工具通行的同时，也适配多数狭窄检修通道的空间限制，扶手高度设置为900mm，符合工业防护栏杆的高度标准，扶手横杆采用圆管截面，佩戴劳保手套抓握时贴合度更好，不会出现硌手的问题。

　　细节设计上，踏步板采用花纹钢板材质，表面的凸起纹路可在鞋底附着油污、铁屑的情况下依然提供足够摩擦力，梯梁侧面预留有后期加装踢脚板的安装孔位，若使用场景有防止小物件滚落的需求，可直接在现场加装踢脚板，不需要对主体结构做二次切割焊接。所有焊接节点在建模时都预留了焊脚尺寸参数，现场焊接时可直接按照模型标注的焊脚要求施工，避免出现焊脚过小导致强度不足、焊脚过大导致材料浪费的问题。整体结构没有复杂的异形构件，所有零件都可通过常规的型材切割、折弯、焊接工艺加工完成，不需要开模，加工周期短，适合厂区改造、设备配套时的快速生产交付。

　　在实际选型适配时，可根据现场的层高差调整梯段的整体长度，调整过程中保持踏步高度、宽度参数不变，仅调整梯梁的长度和踏步数量，即可适配不同的安装高度，不需要重新做整体结构的受力校核，因为梯梁的截面选型已经按照最大3米层高的载荷做了强度冗余设计，常规2到3米的层高差都可直接套用该结构参数。扶手部分的立柱间距控制在1米以内，即使人员倚靠也不会出现立柱变形的问题，扶手横杆的壁厚选型满足侧向1kN/m的载荷要求，符合工业防护设施的安全规范。
