工业作业用卧式电缆辊支撑结构

　　在车间布线、户外线缆敷设、设备电气装配这类需要频繁收放电缆的作业场景里，电缆辊的结构合理性直接影响作业效率与线缆使用寿命。这款卧式电缆辊采用分体式支撑结构，核心功能是承载成卷电缆，为线缆的收放提供稳定的转动支撑，避免线缆拖拽过程中出现外皮磨损、线芯弯折受损的问题，适配多规格中低压电力电缆、控制电缆的临时或固定工位缠绕使用。

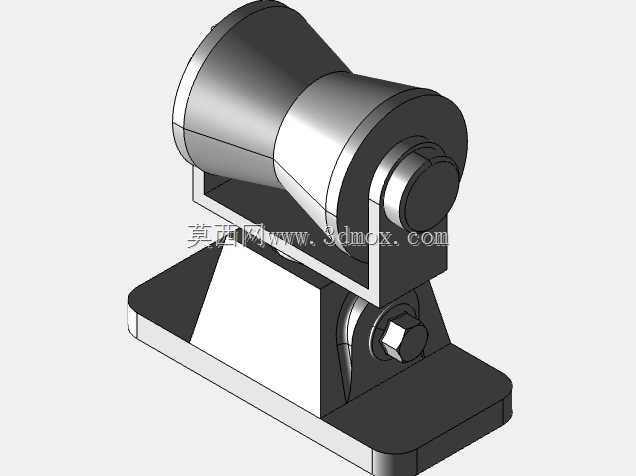

　　从结构设计逻辑来看，整体采用底座+双侧支撑臂+辊筒的三段式布局，底座为带安装孔的平板式结构，可通过螺栓直接固定在工作台面、移动小车架或者地面预埋板上，安装边界预留了足够的螺栓操作空间，不需要额外加工转接件就能完成固定，适配多数常规作业工位的安装条件。支撑臂采用L型折弯结构，一侧与底座刚性连接，另一侧设置轴承安装位，辊筒的转轴嵌套在轴承位内，转动过程中径向跳动量控制在极小范围内，收放线缆时不会出现辊筒卡滞、晃动的问题。辊筒本身采用锥面+直段的组合外形，靠近固定支撑侧的锥面设计可以对电缆卷起到轴向限位作用，避免收线过程中电缆卷向一侧偏移脱落，直段部分的长度匹配常规工业电缆卷的宽度，不需要额外加装挡盘就能满足多数规格电缆卷的缠绕需求。

　　实际使用过程中，辊筒的转动阻尼经过适配设计，手动抽拉线缆时转动顺滑无卡顿，停止抽拉时不会因为惯性出现多余转动导致线缆松脱散乱，不需要额外加装阻尼结构就能满足单人作业的操作需求。支撑臂与底座的连接位置设置了加强筋结构，在满负载承载大重量电缆卷时，支撑臂不会出现向外张开变形的问题，整体结构的刚性可以满足常规工业场景下的使用强度，不需要频繁维护紧固连接部位。辊筒的转轴端采用外露的六角锁紧结构，需要更换不同规格的电缆卷时，只需要用常规扳手松开锁紧螺母就能拆下辊筒，更换操作不需要专用工具，适配现场快速换卷的作业需求。

　　从安装尺寸边界来看，底座的安装孔位间距符合通用工装的安装标准，不管是固定在永久工位还是临时移动作业架上，都能快速完成对位安装，整体高度设计符合人体工程学操作范围，作业人员站立操作时不需要过度弯腰或者抬臂就能完成线缆抽拉、收卷操作，长时间作业的疲劳度更低。辊筒的表面做了光滑过渡处理，没有尖锐棱角，不会在缠绕过程中刮伤电缆外皮，所有连接位置的螺栓都采用沉头设计，外露部分没有突出的尖锐结构，避免作业过程中剐蹭线缆或者划伤操作人员。

　　这款结构在设计时充分考虑了现场作业的实际痛点，摒弃了多余的复杂结构，所有功能设计都围绕线缆收放的实际需求展开，没有冗余的装饰性结构，整体加工难度低，采用常规的板材切割、折弯、焊接工艺就能完成加工制造，生产成本可控，同时结构强度完全满足工业场景的使用要求，既可以作为固定工位的线缆收纳装置使用，也可以搭载在移动作业小车上作为临时布线的线缆承载装置使用，适配车间装配、户外施工、设备维保等多场景的线缆收放需求。
