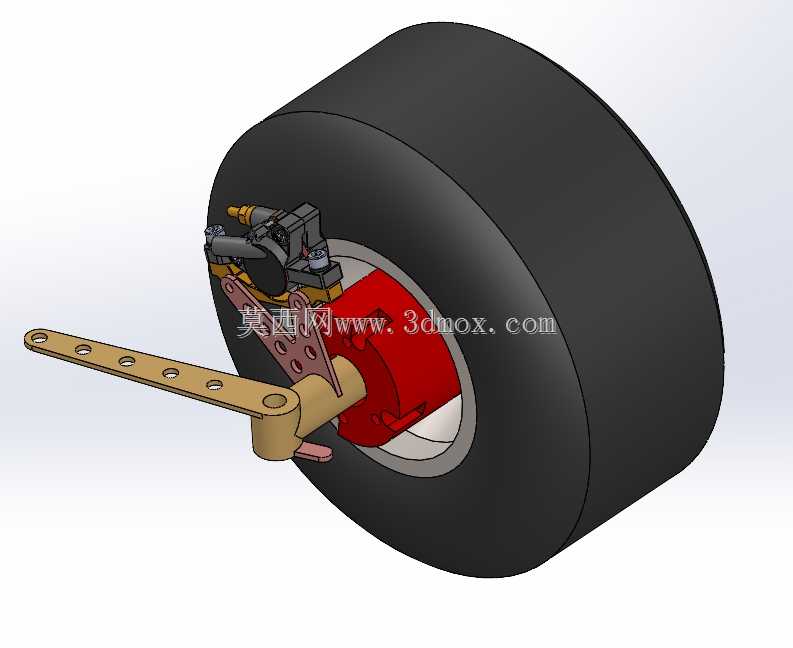

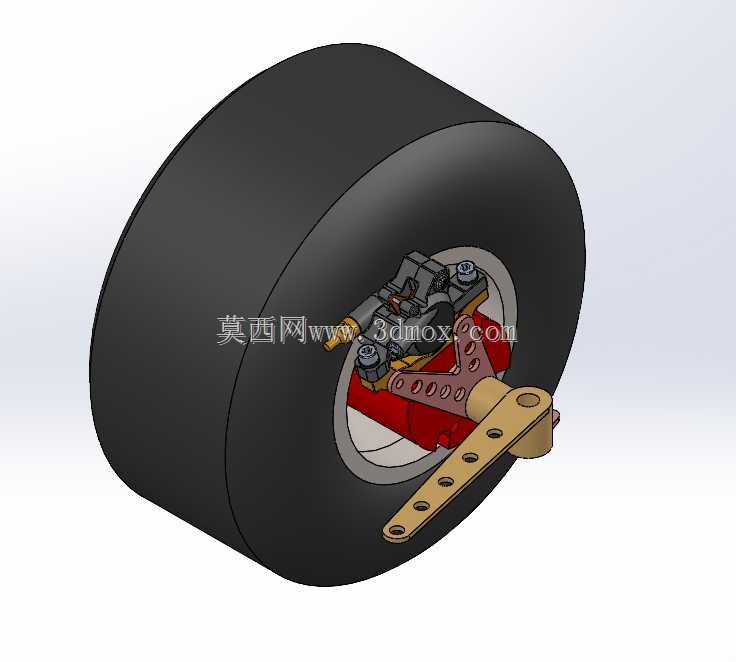

卡丁车3D打印前制动轮毂结构设计

　　这款卡丁车前轮制动轮毂，是面向小型竞速卡丁车改装、自制场景开发的功能部件，核心适配3D打印快速成型工艺，解决自制卡丁车前轮制动端连接匹配度差、定制成本高的痛点。在小型休闲卡丁车、校园方程式卡丁车赛事、DIY卡丁车改装的实际应用场景里，前轮制动轮毂是连接轮辋、制动盘与转向节的核心受力件，既要传递制动力矩，也要承受转向时的侧向载荷、过颠簸路面时的径向冲击，很多自制玩家在改装时往往找不到适配轮距、匹配现有制动盘安装位的轮毂，要么采用金属件机加工，周期长成本高，要么选用通用轮毂，需要额外做转接法兰，增加了装配累积误差，也抬升了前轮簧下质量，影响转向操控手感。

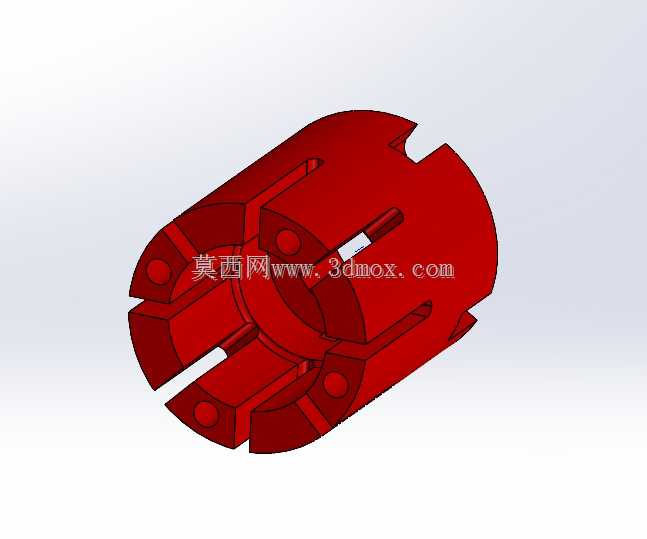

　　这款轮毂在设计时，首先锁定3D打印工艺的成型特性，没有采用传统金属轮毂的等厚实体结构，而是做了分瓣式的开槽设计，既减少了打印时的支撑材料用量，降低打印过程中的翘曲变形风险，也能在保证结构强度的前提下，尽可能降低零件自身重量，适配卡丁车轻量化改装的需求。安装边界上，轮毂中心预留了适配卡丁车前轮转向轴的安装孔位，孔侧设计有键槽结构，能够传递制动时的扭矩，避免轮毂与转轴之间出现相对滑动；周向分布的安装凸台预留了M8螺栓的安装过孔，既可以通过螺栓实现轮毂与制动盘、轮辋的刚性连接，也能在3D打印件强度不足的工况下，通过加装M8螺栓增强件，提升整个连接结构的抗剪切能力，满足不同动力级别卡丁车的使用需求。

　　从功能逻辑上看，这款轮毂的核心作用是实现制动盘与前轮轮辋的同轴连接，将制动卡钳夹紧制动盘产生的制动力矩，平稳传递到前轮轮辋上，实现车辆的减速动作。设计时特意将安装结合面做了平面度预留，打印完成后只需要简单打磨结合面，就能保证制动盘安装后不会出现端面跳动，避免制动时出现抖动、异响的问题。周向的分瓣开槽结构并非单纯为了减重，槽的宽度、深度都经过受力校核，在承受最大制动力矩时，槽根位置的应力集中系数控制在3D打印常用工程塑料的许用应力范围内，不会出现断裂失效的问题；同时开槽结构也给安装时的微调留出了余量，当轮辋或者制动盘的安装孔位存在小范围加工误差时，可以通过槽位的微小形变补偿误差，降低对配套零件的加工精度要求，更适配DIY场景下零件加工精度参差不齐的实际情况。

　　考虑到3D打印材料的层间结合强度弱于实体注塑或者金属加工件，设计时特意将受力方向与打印层纹方向做了匹配，推荐打印时将轮毂的轴向沿打印平台Z向放置，让螺栓受力、扭矩传递的方向垂直于打印层纹，最大化利用打印材料的层内强度，避免层间受力出现开裂。轮毂的外轮廓尺寸适配常规4-6英寸卡丁车前轮轮辋的安装直径，轴向长度预留了15-20mm的安装空间，能够兼容多数小型卡丁车的前轮转向节安装距，不需要额外切削或者加装垫片就能完成装配。在实际装车测试场景中，这款轮毂既可以用于休闲卡丁车的日常代步使用，也能满足低级别卡丁车赛事的竞技需求，当采用高强度尼龙材料打印并加装M8螺栓增强后，能够承受连续制动产生的温度载荷，不会因为制动发热出现材料软化变形的问题；如果是用于展示类、教学类的卡丁车模型制作，采用普通PLA材料打印即可满足使用需求，打印成本低，成型速度快，不需要后续复杂的表面处理就能直接装配使用。
