汽车左侧车身横梁连接构件结构设计

项目分类:汽车类 发布时间:2025-02-20 ID:944432
  • 汽车左侧车身横梁连接构件结构设计
  • 汽车左侧车身横梁连接构件结构设计
  • 汽车左侧车身横梁连接构件结构设计
  • 汽车左侧车身横梁连接构件结构设计

  该构件属于白车身侧围总成的核心承载连接部件,主要布置于车身左侧A柱下段与门槛梁、前围板的交汇区域,承担着分散前部碰撞冲击力、连接侧围外板与内部加强梁、固定车内相关附件安装基座的多重作用。在整车结构中,这个位置的构件需要兼顾多方向的载荷传递需求,日常行驶过程中,车身扭转产生的交变应力会持续作用在该连接区域,发生正面偏置碰撞时,前部纵梁传递过来的冲击力需要通过该构件分流到侧围门槛梁、A柱上加强段以及地板横梁,避免应力集中导致的局部结构失效,同时在侧面碰撞发生时,该构件也能作为A柱下段的支撑结构,减少乘员舱的侵入量。

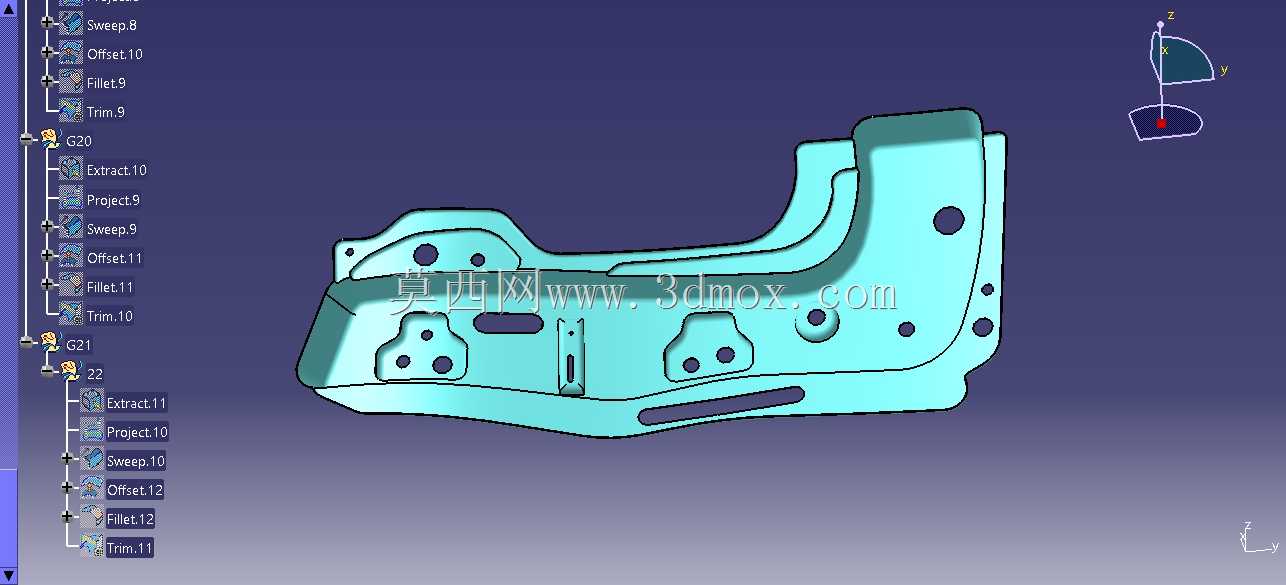

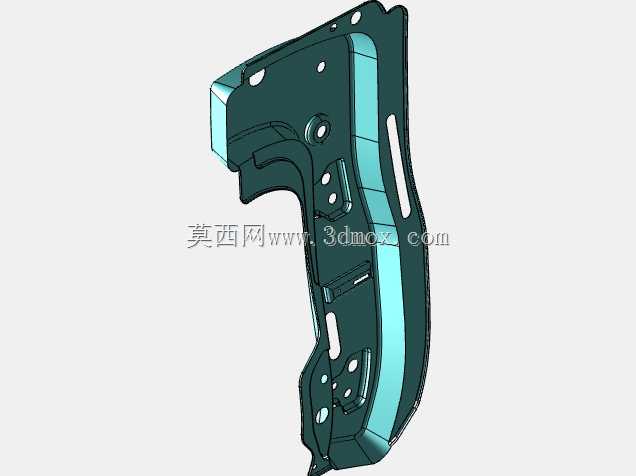

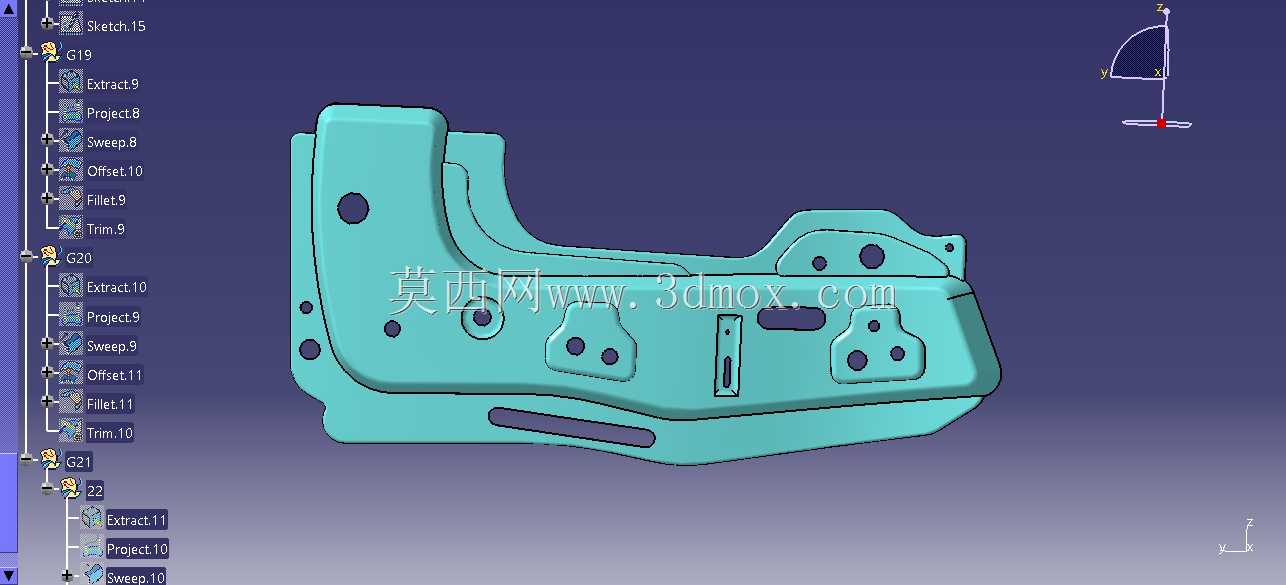

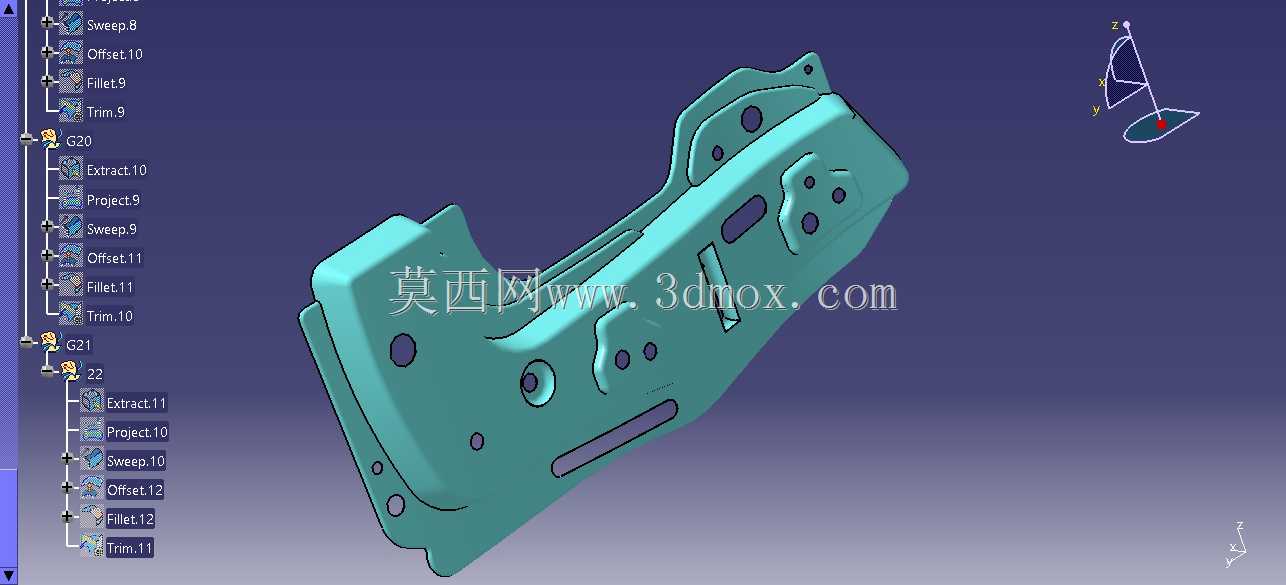

  从结构设计逻辑来看,该构件采用不等厚钣金冲压成型的思路,主体承载区域做了局部翻边加强处理,沿着构件的主受力走向设计了连续的加强筋结构,既不会过度增加零件重量,又能大幅提升构件的截面惯性矩,抵抗弯曲与扭转载荷。构件上分布的多组安装孔位做了差异化设计,大尺寸的主定位孔采用冲压翻孔工艺,保证装配时的定位精度,避免焊接过程中出现零件错位;小尺寸的安装孔则根据对接零件的需求,分别设计为圆孔与长圆孔,长圆孔主要用于吸收焊接过程中的热变形公差,以及整车总装时的装配误差补偿,避免出现强制装配导致的零件内应力。构件边缘的翻边角度经过反复校核,既满足冲压成型时的拔模角度要求,避免冲压过程中出现开裂、起皱等工艺缺陷,又能保证与相邻焊接零件的贴合面间隙控制在0.2mm以内,满足电阻点焊的工艺要求,不需要额外增加涂胶填充工序就能保证焊接强度。

  在安装边界的设计上,该构件的上沿对接A柱内板下段,贴合面设计了3个间隔均匀的点焊位,焊点间距控制在45-55mm之间,既保证连接强度,又避免焊点过密导致的钣金热变形;下沿与门槛梁内板的连接区域做了局部沉台设计,沉台深度与门槛梁内板的加强凸台完全匹配,装配时可以实现快速定位,不需要额外的工装夹具长时间固定;前侧延伸段对接前围板下加强梁,该区域设计了一个长条形的减重孔,减重孔的边缘做了卷边处理,避免应力集中在孔位边缘导致的疲劳开裂,同时卷边结构也能提升该区域的局部刚度,减少车辆行驶过程中产生的局部振动异响。构件后侧的延伸段连接B柱下安装点,该区域的板材厚度比主体区域厚0.4mm,因为这个位置是安全带下固定点的传力路径之一,需要承受碰撞时安全带传递的瞬间拉力,厚度局部提升的设计可以在控制整体零件重量的前提下,满足关键位置的强度要求。

  从实际应用场景来看,该构件的设计充分考虑了整车制造的工艺性与后期使用的耐久性,所有的弯折圆角都根据板材厚度做了匹配设计,外凸圆角半径不小于板材厚度的1.5倍,内凹圆角半径不小于板材厚度的1倍,既保证冲压成型时材料流动顺畅,又能避免应力集中导致的疲劳损坏。构件表面的所有安装凸台都做了平面度控制,凸台平面与安装螺栓的轴线垂直度控制在0.1mm以内,保证后期安装附件时不会出现装配间隙,避免附件固定不牢产生的异响。在防腐设计上,构件的所有腔体都设计了电泳液流通孔,保证整车电泳过程中,腔体内部能够完全被电泳液覆盖,不会出现电泳死角导致的后期锈蚀问题,流通孔的位置也避开了主受力路径,不会对构件整体强度产生影响。
