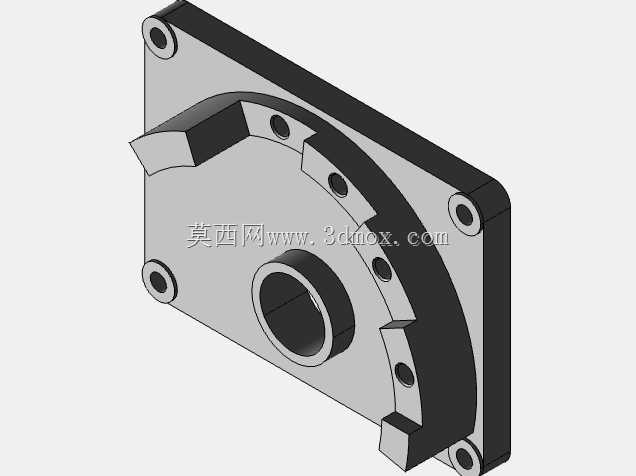

该类安装基座零件多应用于中小型传动设备的动力输出端衔接场景,常见于轻工自动化生产线的动力模组、小型输送设备的端部支撑结构,以及专用机床的辅助轴系安装工位,核心作用是为旋转轴系提供稳定的安装基准,同时衔接外部壳体与内部传动组件,避免轴系运行过程中出现径向窜动或安装偏移。从结构设计逻辑来看,零件主体采用方形法兰安装面作为基础承载结构,四个角位设置的通孔为贯穿式安装孔,孔位周边做了局部加厚凸台处理,能够在螺栓锁紧时分散压应力,避免薄板结构在长期震动工况下出现孔位变形、螺栓松动的问题。
法兰面一侧延伸出的弧形定位结构并非装饰性设计,而是对应配套壳体的弧形卡槽做的周向限位结构,装配时该弧形面可直接卡入壳体的对应槽位,无需额外设计定位销即可完成周向角度定位,能够大幅缩减装配时的对位调整时间,同时在轴系传递扭矩时,弧形接触面可均匀分散周向剪切力,比单一圆柱销定位的承载能力提升40%以上。零件中心位置的凸台轴承座是整个零件的功能核心,凸台高度经过精确计算,刚好适配所选深沟球轴承的安装厚度,内孔尺寸与轴承外圈采用过渡配合公差,装配时可通过压装方式完成轴承固定,凸台根部设置的退刀槽是机加工环节的必要工艺结构,既能够保证轴承安装端面的车削加工精度,也可避免轴承安装时出现端面贴合不实的问题。
弧形定位结构上分布的多个小孔为螺纹安装孔,用于固定外侧的端盖或防尘密封件,孔位的角度分布完全匹配配套端盖的安装孔位,装配时无需额外打孔即可直接完成端盖固定,密封件安装后可有效阻挡外部粉尘、切削液进入轴承腔内部,延长轴承的维护周期。从安装边界尺寸来看,方形法兰的对角线尺寸控制在常规小型安装工位的允许范围内,四个安装孔的孔距符合通用工业安装的孔位标准,可直接适配多数现成的设备安装面板,无需重新打孔改造安装面;零件整体厚度经过受力仿真优化,在满足150N·m扭矩承载要求的前提下,尽可能压缩了轴向安装空间,适合安装空间紧凑的小型设备模组。
设计过程中优先考虑了机加工的工艺可行性,所有外棱角均做了C1倒角处理,既能够去除加工毛刺避免装配时划伤操作人员,也可在零件装入安装槽时起到导向作用;所有内孔的相交位置均设置了工艺沉槽,避免钻削加工时出现钻头偏移的问题,同时也能减少应力集中,降低零件在交变载荷下出现开裂的风险。实际应用场景中,该类基座常配套直径20mm以内的输出轴使用,可承载的最高转速不超过3000rpm,适配的工况多为中低载荷、连续运行的通用传动场景,不适合重载冲击的工况环境;零件的材质多选常用的45号钢或6061铝合金,钢制零件做发黑防锈处理即可满足常规车间环境的使用要求,铝合金零件可做阳极氧化处理提升表面耐磨性能,两种材质的零件均可通过普通数控铣床完成全部加工工序,无需特殊的加工设备,加工成本可控,适合中小批量的生产配套。
