越野摩托后摇臂叉桥连接结构

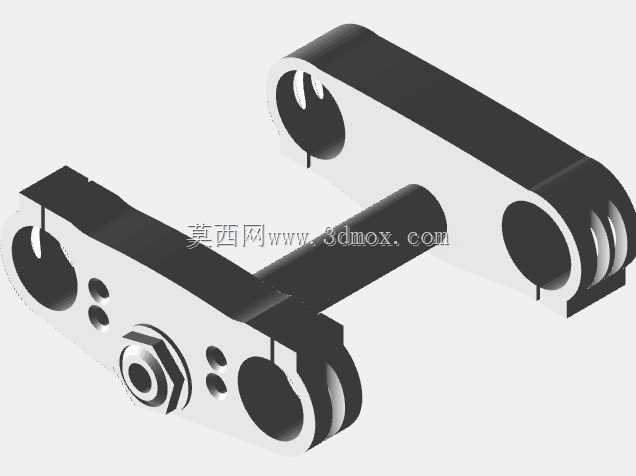

　　在非道路两轮越野摩托的行走悬挂系统中，后摇臂叉桥是连接两侧摇臂臂体、固定后轮轴安装位、传递后轮驱动力与路面冲击载荷的核心受力构件，其结构合理性直接决定整车在颠簸路面、飞跃落地工况下的结构强度与操控响应精度。该构件整体采用分体组合式结构，由左右对称的臂体连接座与中间横向连接轴整合而成，区别于传统一体式铸造摇臂的结构形式，这种分体组合设计可在保证连接刚性的前提下，适配不同宽度规格的后轮轮组安装需求，同时降低单件加工的工艺难度。从实际装车场景来看，该叉桥安装于后摇臂的前端铰接点与后轮轴安装位之间，两侧连接座的通孔分别对应摇臂臂体的安装端面，孔位周边设计有多层环形加强凸台，可分散螺栓紧固时的局部压应力，避免长期受交变载荷作用出现连接孔位开裂的问题。连接座端面分布的多组小孔为减重孔与工艺定位孔，在不降低结构强度的前提下减少构件整体重量，同时为加工过程中的装夹定位提供基准，保证两侧臂体安装后的同轴度误差控制在合理范围内。

　　中间横向连接轴采用变径结构设计，靠近两侧连接座的位置轴径更大，可提升抗弯曲载荷能力，中间段轴径收窄，在满足扭转强度要求的同时进一步降低簧下质量，这对于越野摩托的悬挂响应速度提升有明显作用，簧下质量的降低可让后轮在颠簸路面更快速地贴附地面，减少弹跳带来的动力损失与操控失控风险。两侧连接座的外侧预留了刹车卡钳、链盒等附件的安装接口，接口位置经过尺寸校核，可适配主流越野车型的后刹车系统安装尺寸，无需额外做转接支架即可完成装配。

　　设计过程中优先考虑了受力路径的优化，所有载荷从后轮轴传入后，会通过两侧连接座的加强筋结构分散到横向连接轴上，再传递到摇臂前端的车架铰接点，整个传力路径没有出现应力集中的锐角结构，所有转角位置都做了圆弧过渡处理，避免长期受冲击载荷出现疲劳裂纹。安装边界方面，该叉桥的两侧安装孔中心距严格匹配对应排量越野摩托的摇臂开档尺寸，横向连接轴的中心高度与车架铰接点、后轮轴中心的相对位置经过运动校核，保证后减震器压缩到全行程时，叉桥不会与后平叉限位块、排气尾段等周边部件发生运动干涉。连接座上的螺栓孔位采用等强度设计，每个螺栓的预紧力要求与孔位周边的材料厚度匹配，避免出现个别螺栓受力过大导致的断裂问题。

　　针对越野场景下的泥水侵蚀问题，该结构的所有安装缝隙都设计了合理的排水倒角，不会出现泥水淤积在构件缝隙内导致的锈蚀问题，日常维护时只需用高压水枪冲洗即可清理表面附着的泥沙，无需拆解做额外的防锈处理。从结构建模的角度来看，该构件的所有配合面都预留了合理的公差带，安装孔位的位置度公差满足机加工与3D打印成型的工艺要求，无论是采用铝合金铣削加工做性能件使用，还是采用PLA、尼龙材料打印做比例模型的结构验证，都能保证装配精度符合预期。在实际的车型改装场景中，该结构的尺寸参数可根据不同车型的摇臂开档尺寸做参数化调整，只需修改两侧连接座的间距与安装孔位坐标，即可快速适配不同排量、不同品牌的越野摩托后摇臂改装需求，无需重新搭建整体结构框架。
