CSWA考试练习用机械零件结构建模

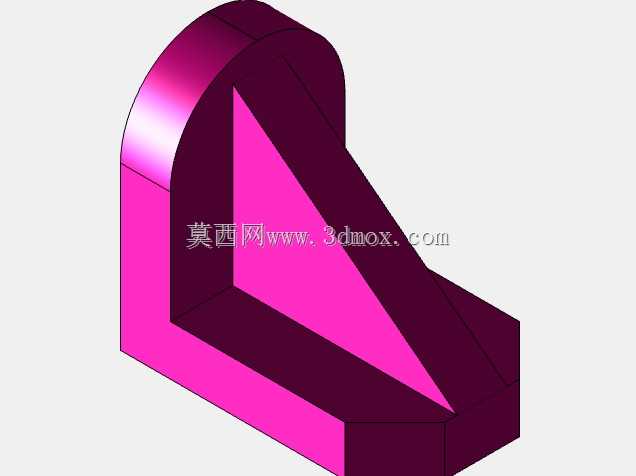

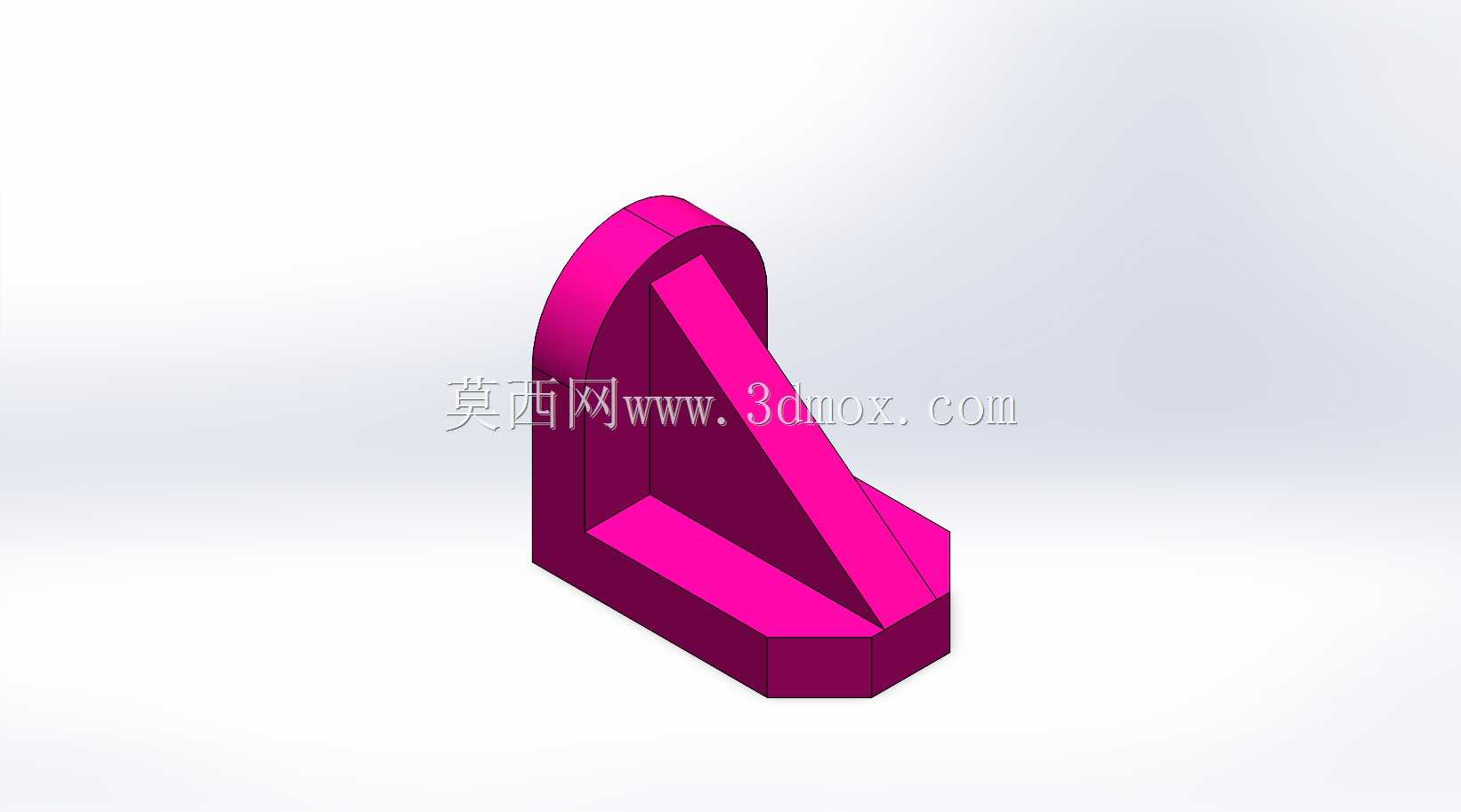

　　该零件属于机械设计基础练习类构件，主要面向机械设计入门阶段的技能训练场景，对应三维建模技能考核中的典型基础题型，可帮助从业者熟练掌握基础特征的创建逻辑与工程化设计思路。从实际应用角度看，这类带斜向加强筋的L型基座类结构，在小型设备的支撑定位单元中十分常见，常作为小型工装的定位支座、电气柜内部元件安装座、输送线侧边的挡停支架使用，承担承载、定位、连接相邻构件的作用。

　　设计过程中首先从底座的轮廓入手，采用中心矩形绘制底座的外轮廓，保证底座的对称度符合安装要求，底座的厚度根据常规小型支撑件的承载需求设定，边缘做全圆角处理，避免安装过程中锐边划伤操作人员，同时减少应力集中带来的断裂风险。底座上方的立板与底座采用一体化拉伸成型，立板与底座的交接处设置斜向加强筋，筋板的厚度根据立板的高度比例设定，保证立板承受侧向载荷时不会出现弯折变形，筋板与立板、底座的交接位置均做圆角过渡，避免注塑或铣削加工时出现应力集中点，同时减少加工过程中的刀具损耗。

　　立板的顶端做斜切处理，对应实际安装场景中避让相邻构件的需求，避免与上方安装的传感器、管线等部件产生干涉，立板的侧面做拉伸切割形成定位平面，该平面可作为安装时的基准面，配合打表找正实现零件的快速定位，定位平面上预留的安装孔位采用对称布局，保证安装时的受力均匀，孔位边缘做倒角处理，方便螺栓的导入安装，同时去除孔口的毛刺。整个零件的特征创建遵循从基体到细节、从整体到局部的逻辑，先完成主体的凸台拉伸，再依次进行切割、倒角、圆角、镜像等特征操作，镜像特征的使用保证了零件两侧结构的完全对称，减少重复建模的工作量，同时避免手动绘制对称结构带来的尺寸误差。

　　从安装边界来看，零件的底座底面为完全平面，可直接贴合在设备的安装基板上，底座的长宽尺寸适配常规的50mm间距安装孔位，不需要额外定制安装基板，立板的高度控制在小型支撑件的常规尺寸范围内，不会占用过多的设备内部空间，筋板的外边缘不超出底座的轮廓范围，避免安装时与相邻的其他构件产生位置冲突。零件的所有非安装面均做圆角处理，圆角半径根据相邻面的尺寸比例设定，既保证了结构强度，也符合机械加工的工艺要求，不会出现过小圆角导致刀具无法加工的问题。

　　这类基础结构的建模练习，能够帮助初学者建立正确的建模逻辑，理解每个特征对应的实际工艺与功能需求，避免出现仅追求外观相似而忽略工程实用性的问题。在实际的设备设计中，这类支撑座类零件的结构会根据具体的安装空间、承载需求做尺寸调整，但核心的特征创建逻辑是一致的，掌握这类基础结构的建模方法，能够为后续复杂装配体的设计打下坚实的基础，同时也能更好地理解机械加工中各个工艺对应的结构设计要求，减少设计出无法加工或装配的零件的概率。在建模过程中需要注意各个特征的父子关系，合理选择草图基准面，避免后续修改尺寸时出现特征报错的问题，同时要保证所有尺寸的标注符合机械设计的标准，尺寸链清晰，不会出现过定义或欠定义的情况，保证模型的参数化可修改性，方便后续根据实际需求调整尺寸参数。
