铝合金阶梯式安装固定模块结构设计

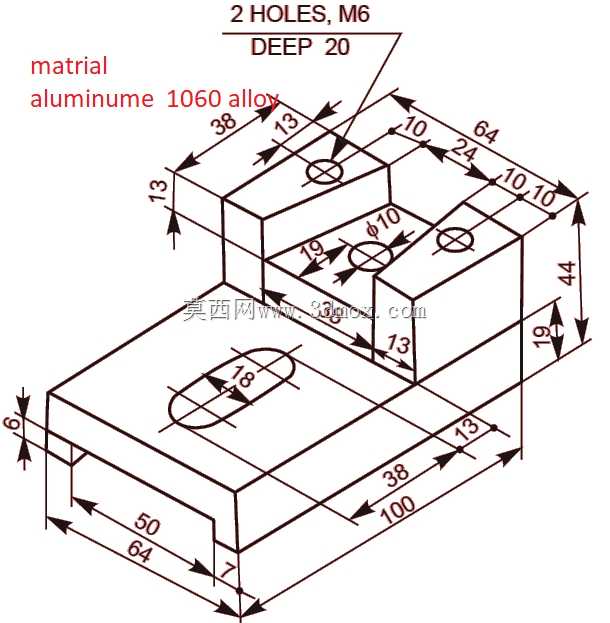

　　这款铝合金材质的阶梯式安装固定模块，在工业装配场景中常作为小型功能元件的承载基座使用，尤其适配需要分层布置元器件的紧凑型安装空间，常见于电子设备内部安装架、小型工装定位台、自动化设备局部安装位等场景，能够在有限的安装区域内同时满足不同高度元件的固定需求，减少额外垫高件的使用，压缩整体装配空间。从结构设计逻辑来看，整体采用三级阶梯式的块体结构，最底层为基础承载层，总长度100mm、总宽度64mm，底层单侧设置深度7mm的让位槽，能够在安装时避开基座表面的凸起走线或定位销，避免装配干涉，底层厚度6mm，保证基础结构的刚性，不会在元器件安装后出现受力变形的问题。中间层与顶层形成高度差为19mm的两级安装面，顶层设置两个M6螺纹孔，孔深20mm，两个螺纹孔的中心距为38mm，距离顶层侧边的定位尺寸分别为13mm、10mm，可用于固定需要高位安装的小型传感器、接线端子或者小型阀件，螺纹孔深度足够保证连接强度，不会出现螺纹滑牙或者连接松动的问题。中间层设置两个直径10mm的光孔，光孔中心距为24mm，距离中间层侧边的定位尺寸分别为19mm、13mm，可用于穿装螺栓固定中层安装的元件，也可作为定位销孔使用，实现相邻模块的快速定位拼接。

　　底层平面上设置长度18mm的腰型槽，腰型槽距离底层侧边的定位尺寸为38mm，腰型槽的设计能够在安装时提供一定的位置调整余量，抵消基座加工的位置误差，降低安装对位的难度，即使基座上的固定螺孔存在少量位置偏差，也能顺利完成模块的固定，不需要额外扩孔修正。材质选用1060铝合金，这种材质的切削加工性能优异，加工后表面不易产生毛刺，同时重量较轻，耐腐蚀性能较好，不需要额外做表面防锈处理就能满足常规工业环境的使用需求，且铝合金的导热性能较好，若安装的是发热类电子元件，还能起到辅助散热的作用。

　　在安装边界设计上，模块所有棱角均未做特殊倒角标注，加工时可根据装配需求做0.5mm的去毛刺倒角，不会影响整体安装尺寸，模块总高度为44mm，在选型时可根据安装空间的高度余量判断是否适配，所有安装孔的位置尺寸均从相邻的加工基准面引出，加工时可直接以底层底面和侧边作为定位基准，减少尺寸链换算带来的加工误差，保证孔位的位置精度。这类阶梯式固定模块相比平板式安装座，最大的优势在于能够利用高度差实现元件的分层布置，避免不同元件之间的安装干涉，同时减少了装配时的垫片、垫高块等辅件使用，降低装配复杂度，在紧凑型设备的内部安装结构中应用十分广泛，设计时所有孔位的尺寸都预留了足够的连接强度余量，M6螺纹孔的深度能够保证螺栓拧入后有足够的啮合牙数，即使在设备有小幅振动的工况下，也能保证连接可靠性，不会出现螺栓松脱的问题。

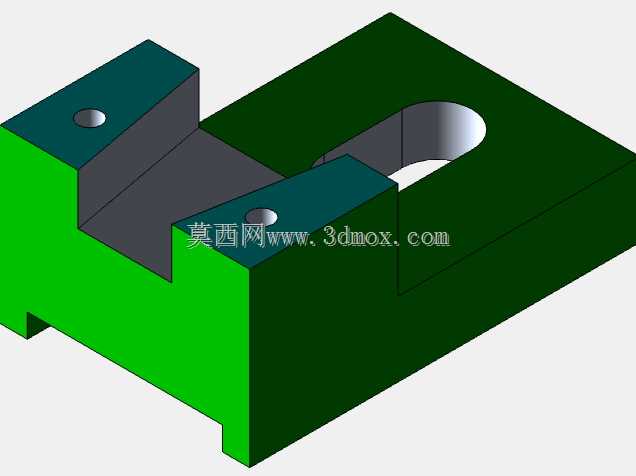

　　腰型槽的宽度与常用的M5安装螺栓适配，安装时可选用M5的内六角螺栓穿过腰型槽将模块固定在基座上，调整位置时只需稍微拧松螺栓即可滑动模块调整位置，对位完成后再拧紧螺栓即可，操作十分便捷。中间层的光孔可适配M8的螺栓穿装，或者直径10mm的定位销，能够满足不同的安装连接需求，不需要二次加工改孔。整体结构没有复杂的曲面或者异形结构，采用常规的铣削加工即可完成所有特征的加工，加工成本较低，适合批量生产使用，在做三维建模时，可先绘制底层的基础草图，拉伸得到基础块体，再依次拉伸切除得到中层和顶层的阶梯结构，之后分别绘制各个孔位和腰型槽的草图，拉伸切除得到对应的安装特征，建模过程中需要注意各个尺寸的基准统一，避免出现尺寸冲突导致的特征错误，同时要保证螺纹孔的深度标注准确，光孔的贯穿性符合设计要求，腰型槽的两端圆弧与直边相切，避免加工时出现接刀痕迹。
