小型手扶式农业滚筒播种作业机具

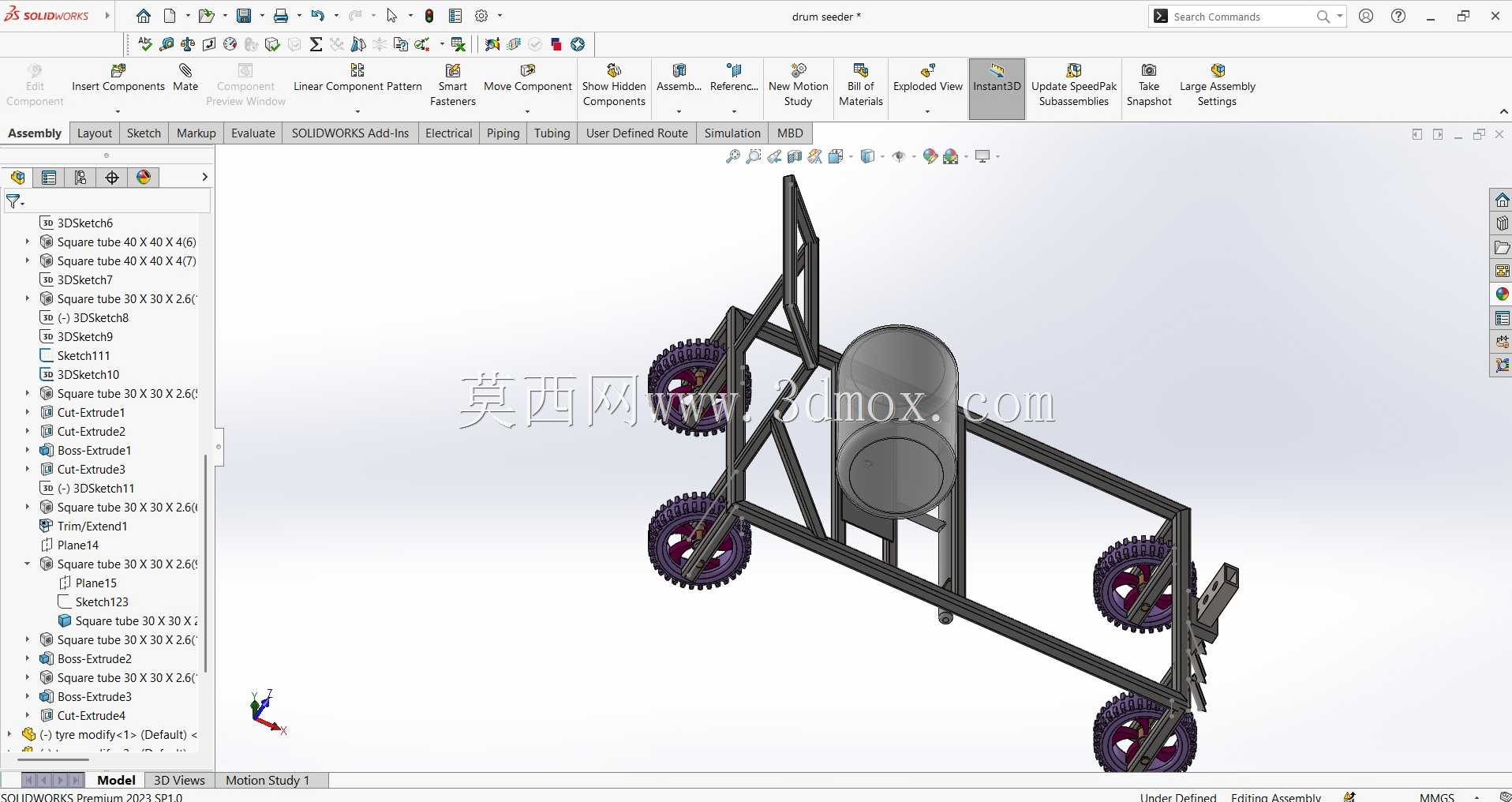

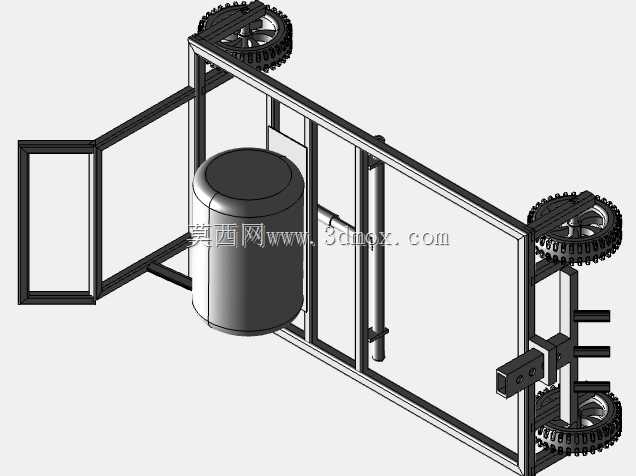

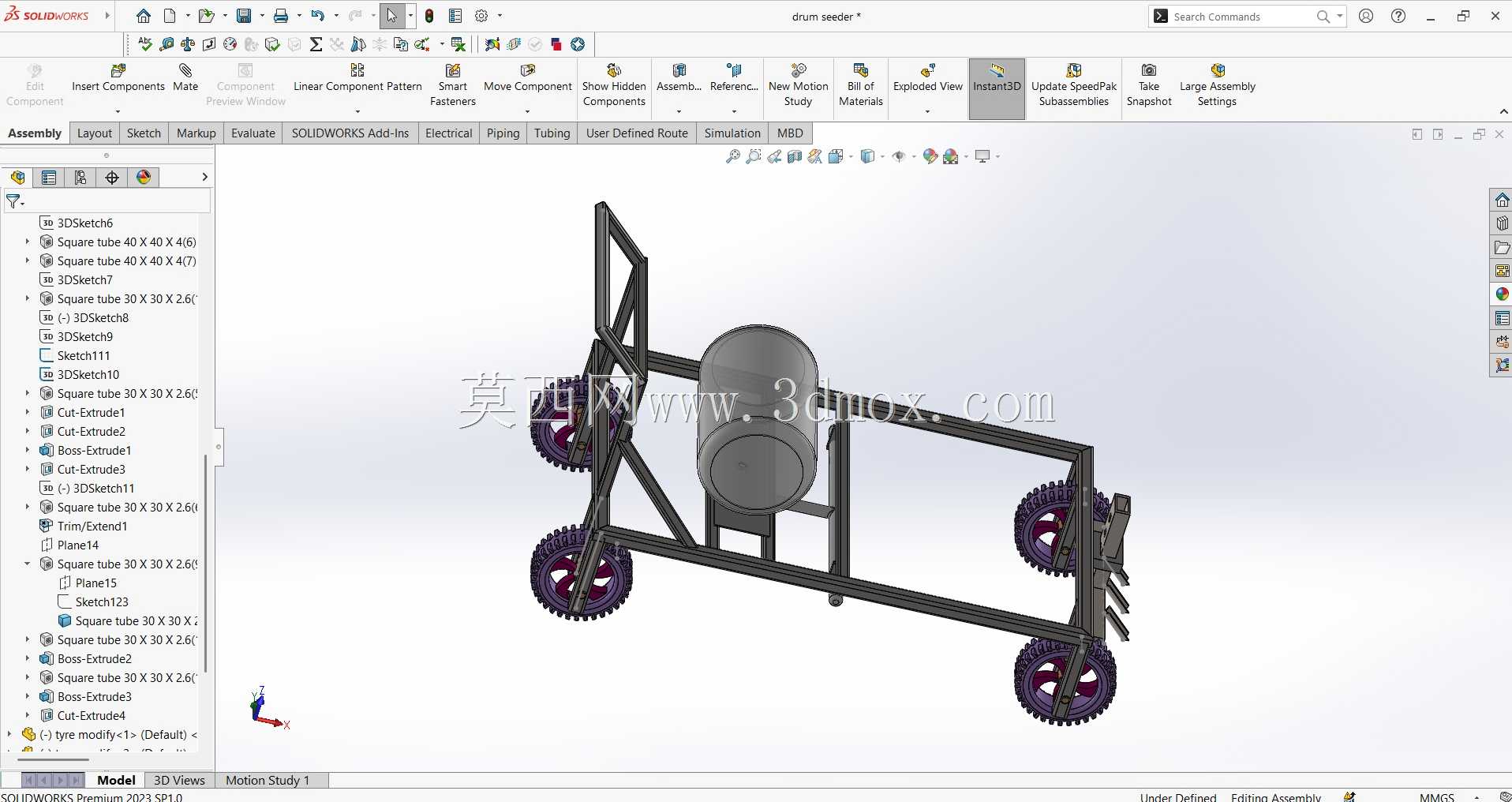

　　这款滚筒播种机具主要面向丘陵、零散地块的小户种植场景，适配蔬菜、小粒谷物、部分油料作物的播种作业，填补了大型播种机无法进入窄幅田块、山地梯田作业的空白，相比传统人工撒播、点播的作业模式，能大幅降低作业强度，同时减少种子的无效损耗。从结构设计来看，整机采用方管焊接的框架式承载结构，主框架选用40*40规格的薄壁方管拼焊，在保证结构刚度的前提下控制整机自重，单人即可完成短距离转移、地头转向操作，不会对表层土壤造成过度压实。

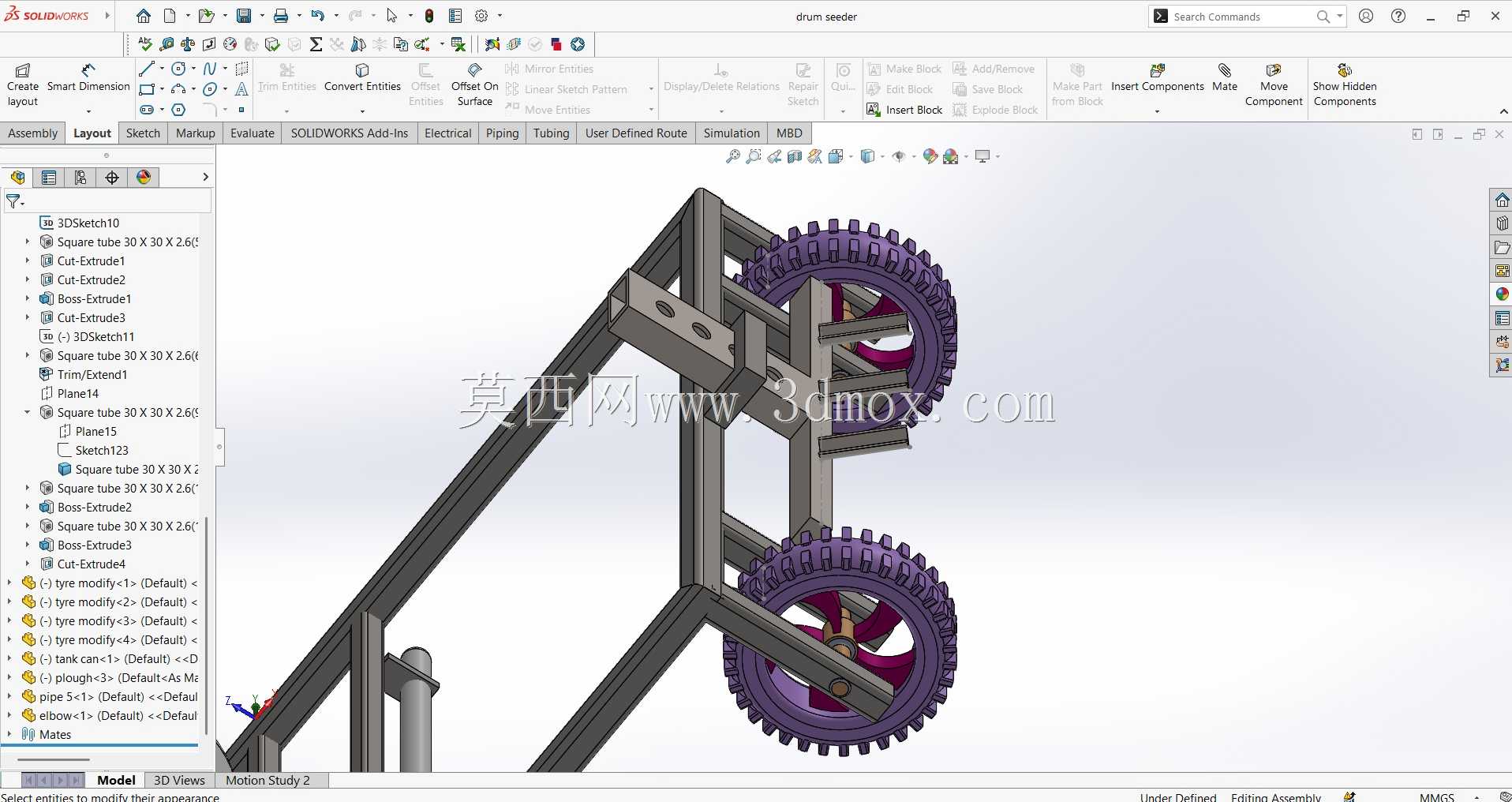

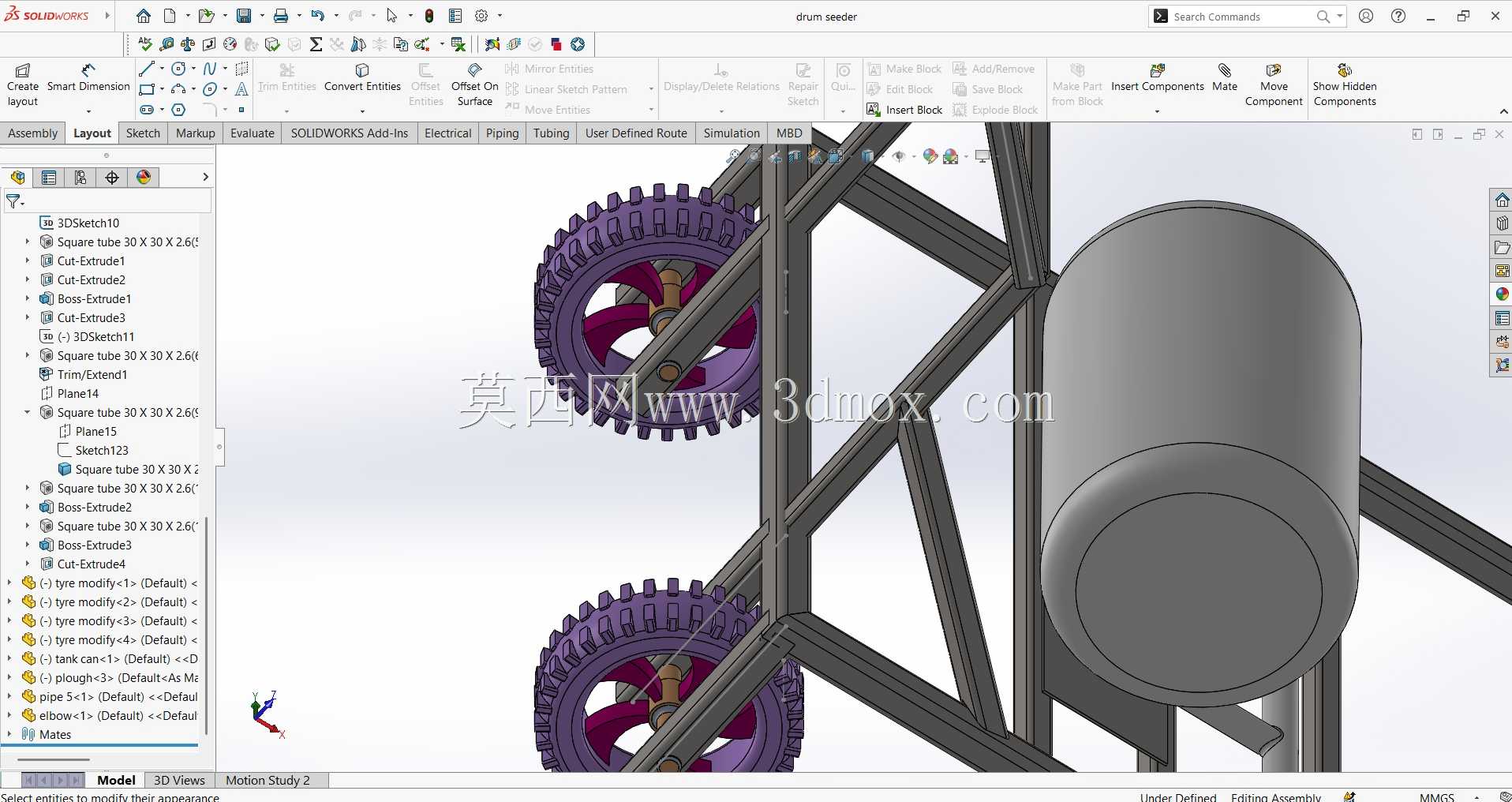

　　行走轮采用带抓地齿的橡胶轮结构，轮缘直径设计为320mm，配合轮轴处的滑动轴承结构，在松软耕整后的地块行走时不会出现打滑、陷轮问题，四个行走轮分别布置在框架四角，前后轮距设定为650mm，左右轮距为400mm，作业时可沿着已开的垄沟平稳行进，不会碾压已播种的种带区域。核心的排种滚筒布置在框架中部靠上位置，采用卧式安装结构，滚筒通过两端的轴承座固定在框架横梁上，滚筒内部设计有可调式容种槽，可根据不同作物的种子粒径、播种密度要求，更换不同规格的槽轮配件，实现单粒精播、多粒条播的作业模式切换，滚筒的转动通过侧边的链传动结构与后轮轴联动，行走轮转动时同步带动排种滚筒转动，无需额外配置动力源，完全依靠机具行进的动力完成排种动作，结构可靠性更高，后期维护成本更低。

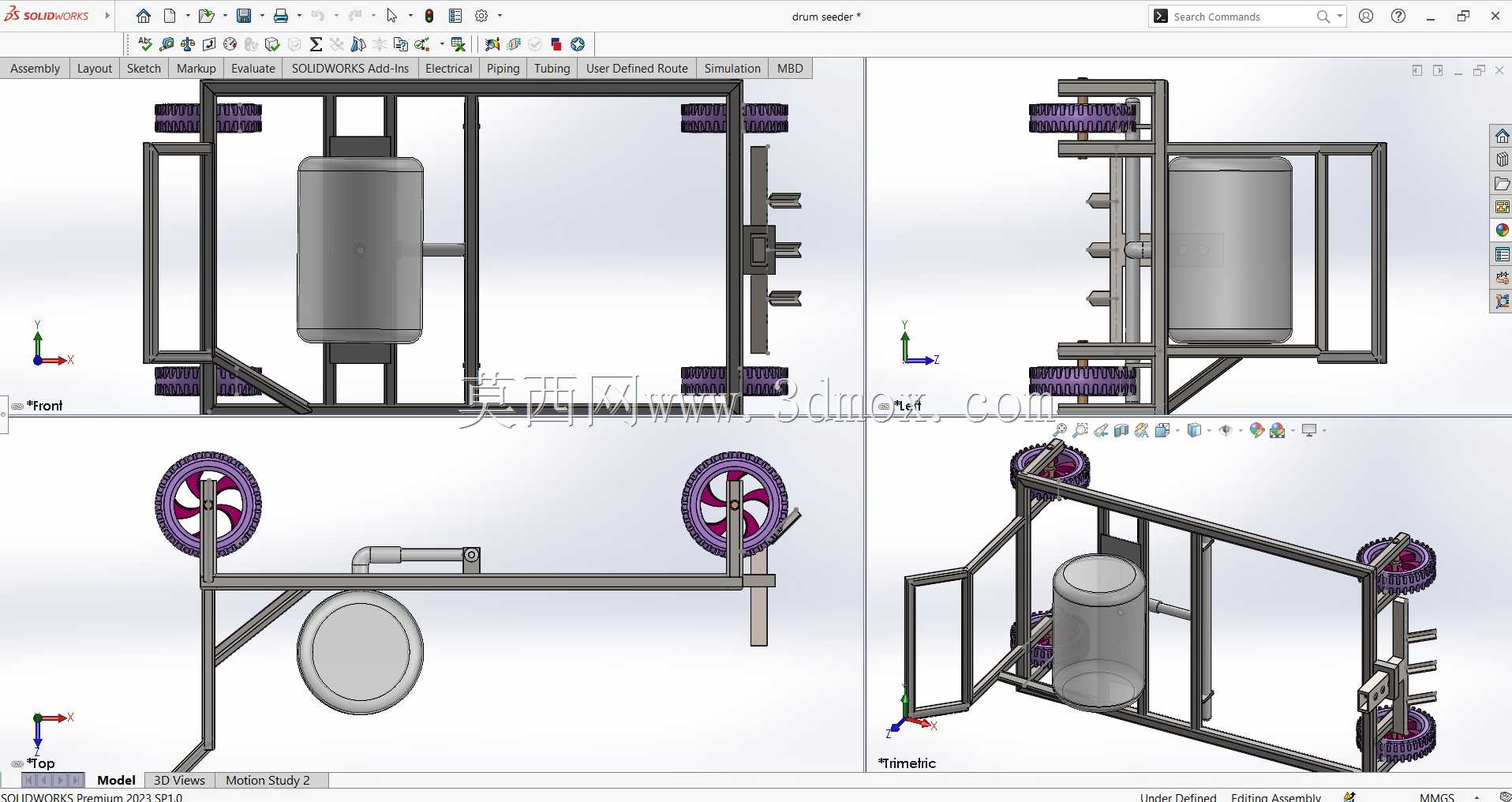

　　框架尾部设计有可调节高度的开沟覆土组件，开沟器采用尖角式犁铧结构，可通过上方的调节螺栓调整开沟深度，调节范围在20mm到80mm之间，适配不同作物的播种深度要求，开沟器后方对应设置有覆土刮板，种子从排种滚筒落入种沟后，刮板可自动将两侧的浮土刮回沟内覆盖种子，无需后续人工覆土作业。整机的安装边界控制较为紧凑，总长度为1200mm，总宽度为550mm，总高度为700mm，前端预留有手扶安装接口，可加装可拆卸的手扶推杆，作业时操作人员握持推杆控制行进方向即可，也可根据使用需求加装小型牵引连接件，搭配小功率微耕机进行牵引作业，适配不同的作业动力条件。

　　设计过程中重点考虑了不同土壤条件的适配性，针对沙壤土、黏壤土的不同作业工况，行走轮的抓地齿角度、覆土刮板的倾角都做了参数化调整，避免在黏重土壤作业时出现黏土、堵塞问题，排种滚筒的下种口位置设置有防堵毛刷，可及时清理附着在容种槽内的种子碎屑、泥土杂质，保证下种的均匀性，不会出现断条、漏播问题。框架上的储料腔与排种滚筒直接连通，单次加注种子的容量可满足2到3亩地的连续作业需求，减少频繁加种的辅助作业时间，所有转动部位都采用了密封式轴承结构，田间作业时可阻挡灰尘、泥水进入轴承内部，延长易损件的更换周期，整体结构没有复杂的电控、液压部件，普通农户经过简单指导即可完成操作、日常保养，故障排查难度低，适合基层农村的使用场景。在结构强度校核阶段，针对框架的焊接位置做了应力集中优化，横梁与纵梁的连接位置都加焊了三角形加强筋，在颠簸地块作业时不会出现框架开焊、变形问题，行走轮的轮辐采用加厚钢板冲压成型，可承受地块中的石块、根茬冲击，不会出现轮辐变形、轮轴断裂的问题。
