工业生产用带防护网式滚动机结构设计

　　这款滚动机的结构设计，最初是针对中小型生产车间内散状、颗粒类物料的分级滚动筛分、以及短距离匀速输送场景做的适配，在食品加工、农副产物初处理、小型化工颗粒分选的工位上都能找到对应的使用场景，相比大跨度的滚筒输送线，这款设备的占地尺寸更紧凑，整体机架采用方管焊接成型，底部四个支脚做了平齐的安装面设计，安装时只需要在硬化地面打膨胀螺栓固定即可，不需要额外做复杂的混凝土基础，对于车间布局经常调整的中小加工企业来说，移位和重新安装的成本很低。

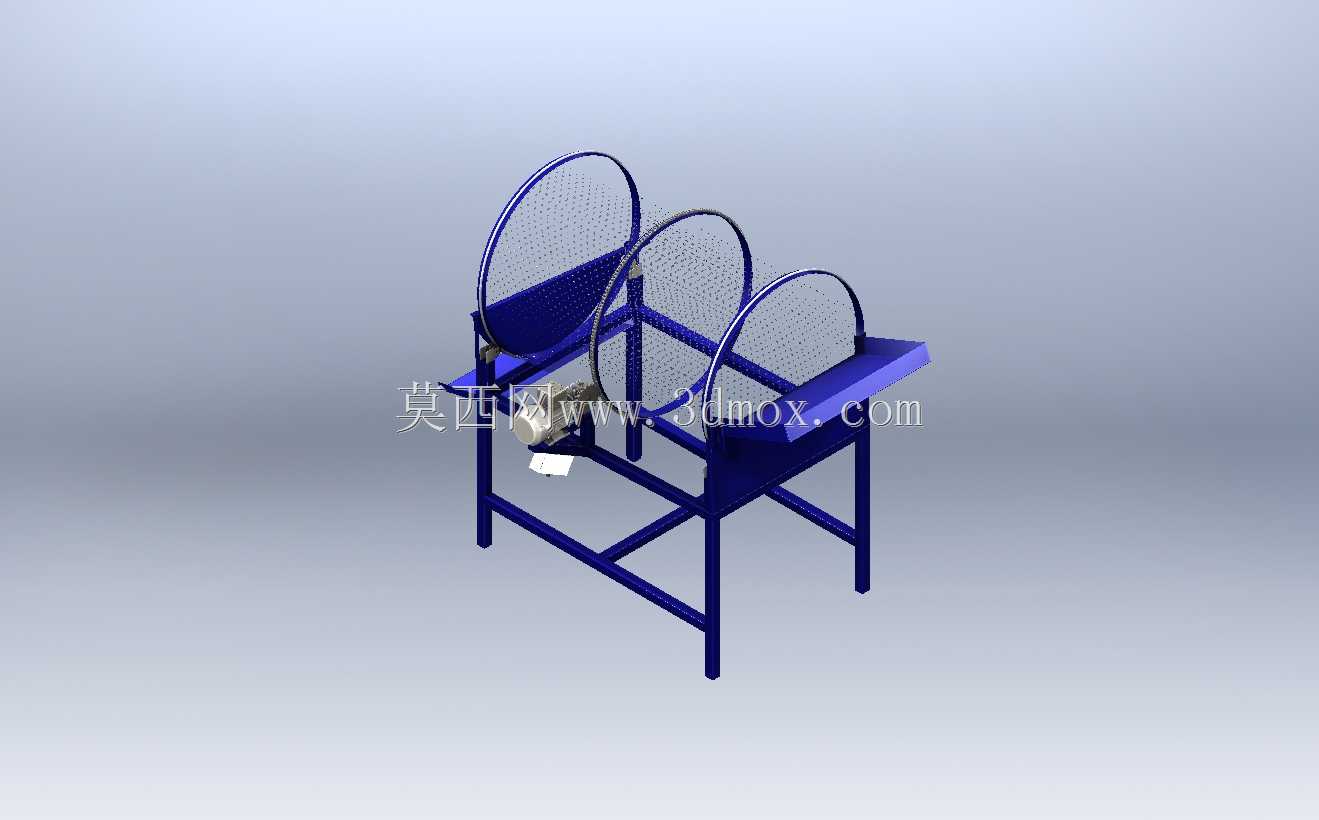

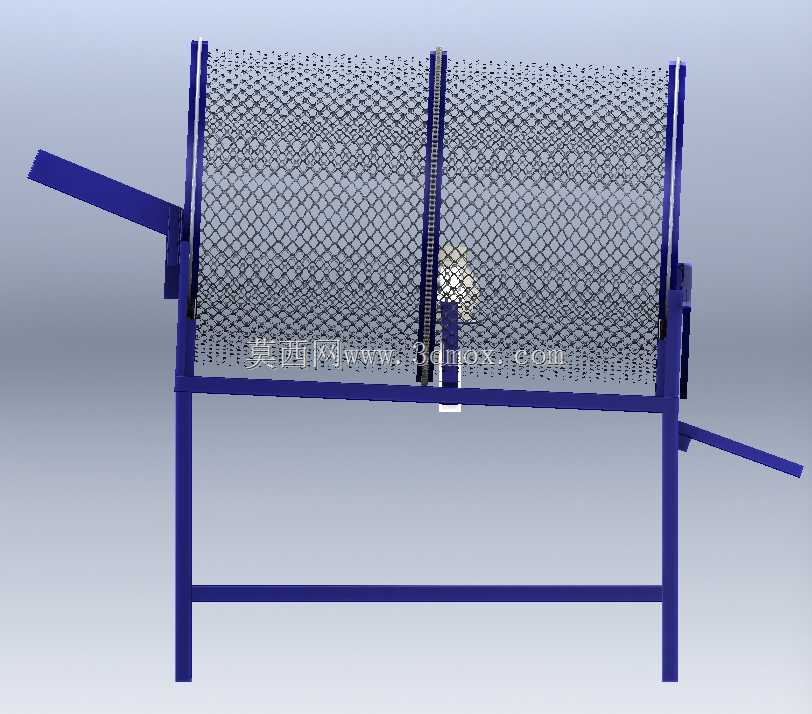

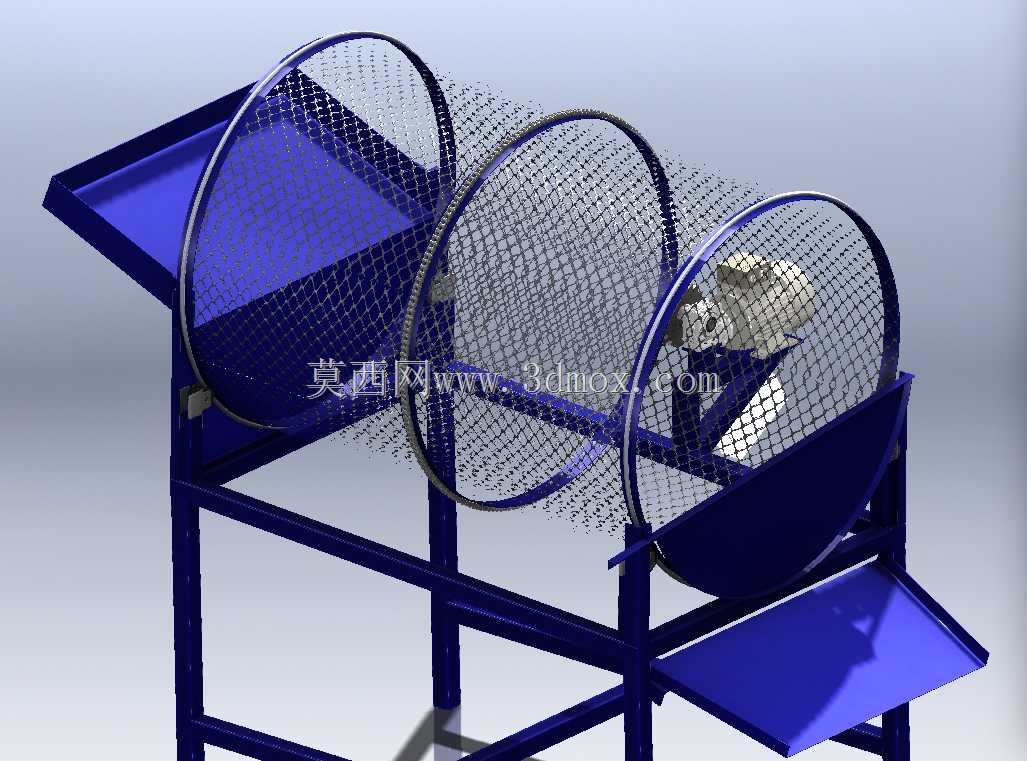

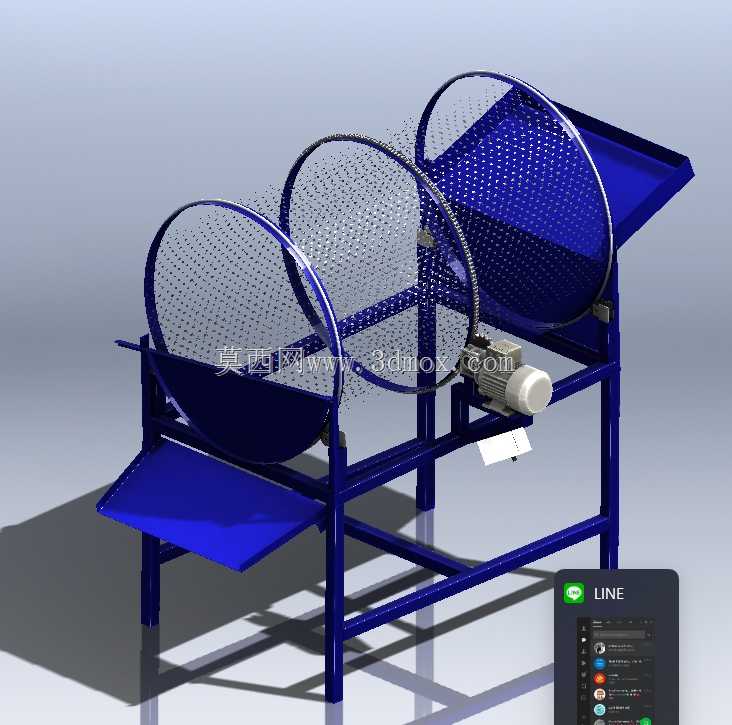

　　设备的核心作业部分是三组平行布置的弧形滚轮组件，滚轮外侧加装了圆弧状的金属防护网，防护网的网孔尺寸是根据常规作业时防止操作人员衣物、肢体卷入的安全要求设计的，既不会遮挡操作人员观察物料滚动状态的视线，也能满足车间生产的安全防护规范，避免作业过程中发生机械伤害。从设计思路上来说，这款设备没有采用复杂的一体式传动结构，而是将每组滚轮的支撑座做了模块化设计，单个滚轮出现磨损或者故障的时候，可以直接拆卸对应的支撑座进行更换，不需要拆解整个设备的传动部分，日常维护的工作量很小。机架的整体高度设置在符合人体工程学的操作区间，操作人员站在设备侧方的作业平台位置，不需要过度弯腰或者抬臂就可以完成上料、出料状态观察、异常清理的操作，长时间作业的疲劳度更低。设备的进料端设置了平直的导料平台，导料平台的台面和滚轮组的进料端做了平滑过渡，不会出现物料卡滞在衔接位置的问题，出料端对应滚轮组的末端做了敞口设计，可以直接对接物料收集箱或者下一级输送设备的进料口，不需要额外加装转接料斗。

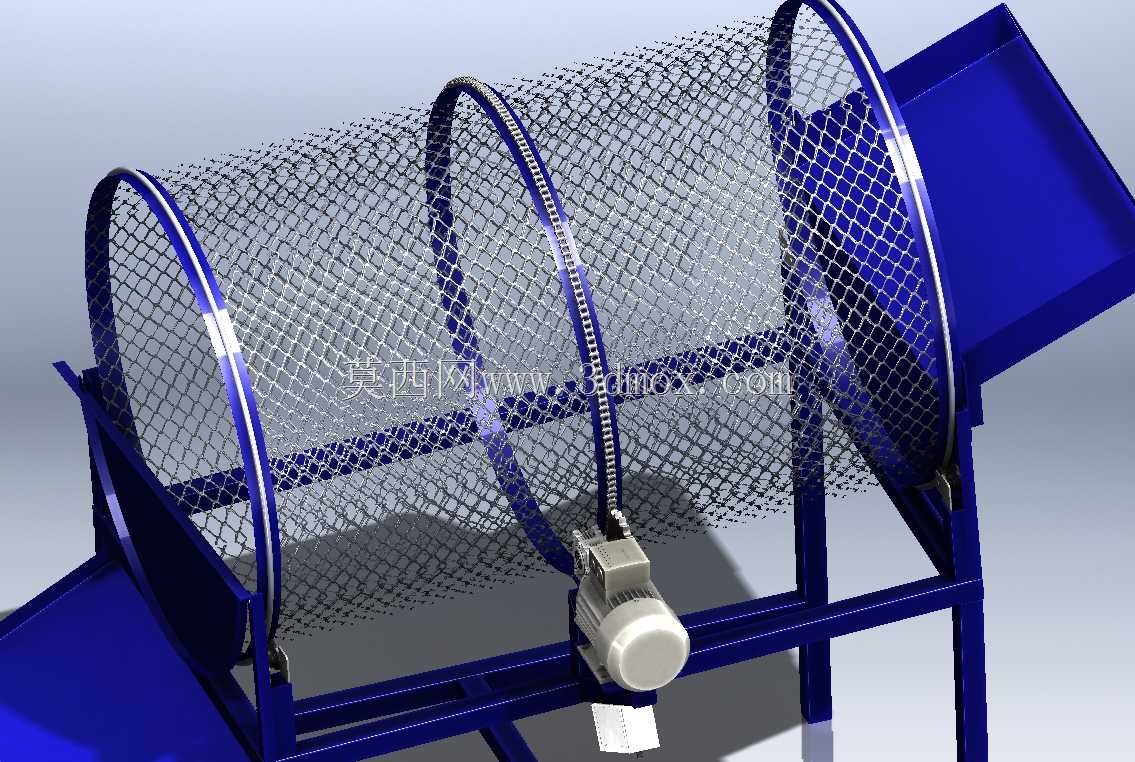

　　在安装边界的考量上，设备的左右两侧预留了足够的传动部件安装和检修空间，侧方距离墙体或者其他相邻设备的最小安全距离只需要预留300mm即可，不会过多占用车间的有限生产空间；设备顶部的防护网最高点距离地面的高度控制在2米以内，常规车间的层高都可以满足安装要求，不需要对车间顶部的管线、照明设施做额外的移位调整。滚轮的转速设计做了适配多场景的冗余考虑，传动端预留了调速电机的安装位，用户可以根据实际处理的物料特性调整滚轮的转动速度，处理表面光滑、流动性好的颗粒物料时可以调高转速提升作业效率，处理表面有粘性、易破损的物料时可以调低转速，避免物料在滚动过程中出现破损或者粘黏在滚轮表面的问题。

　　机架的焊接位置都做了焊后打磨处理，没有尖锐的焊渣凸起，安装和维护过程中不会划伤操作人员，整体机架的表面做了喷涂防锈处理，在湿度较高的车间环境里也能保持较长的使用寿命，不会短时间内出现锈蚀掉漆的问题。防护网和机架的连接采用可拆卸的螺栓固定方式，当需要对滚轮组做彻底清洁或者更换易损件的时候，可以快速拆下防护网，作业完成后再装回即可，不需要动用焊接或者切割工具。设备的支脚位置还预留了可调脚杯的安装孔位，如果安装地面的平整度达不到要求，可以加装可调脚杯对设备的水平度进行微调，保证滚轮组处于水平作业状态，避免物料在滚动过程中向一侧偏移，影响分选或者输送的效果。从结构强度上来说，机架的方管选型是按照最大承载150kg的作业负载做的强度校核，正常作业过程中不会出现机架变形、晃动的问题，即使是短时间的过载上料，也能保持结构的稳定性，不会出现安全隐患。
