矿用隔爆型电源变压器结构设计

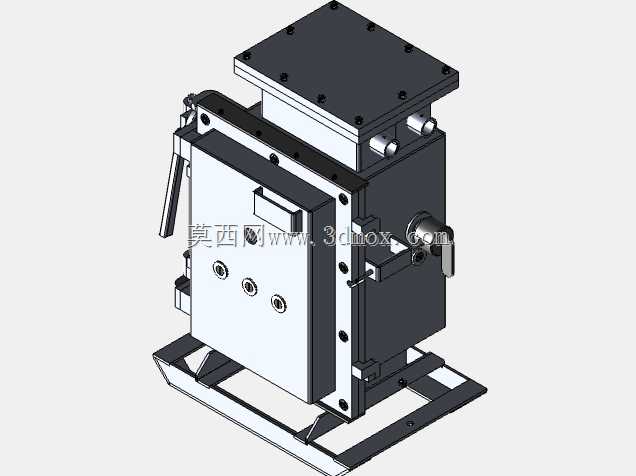

　　这款隔爆型电源变压器的三维结构，主要面向井下有瓦斯、煤尘爆炸危险的供配电场景设计，核心作用是将井下高压配电网络的电压转换为采掘工作面、运输巷道内低压控制设备、照明装置、信号传感单元所需的额定工作电压，同时依托隔爆结构实现电气回路与外界危险环境的物理隔离，避免内部电弧、电火花外泄引爆周围易燃易爆介质。从结构设计逻辑来看，整体采用快开式隔爆壳体结构，上盖为厚钢板铣削加工的方形法兰结构，法兰面加工有均匀分布的螺栓沉孔，与主壳体的对接法兰面满足隔爆接合面的宽度、间隙精度要求，即便内部发生燃爆，火焰沿接合面缝隙传播时会被充分冷却，无法引燃外部爆炸性混合物。

　　主壳体侧面设置了快开操作手柄，配合内部的联锁机构，只有当变压器高压侧完全断电之后，才能操作手柄打开上盖进行检修，从机械结构层面杜绝带电开盖的违规操作风险，这一设计完全符合矿用隔爆设备的安全联锁要求。壳体正面预留了三个电缆引入装置的安装位，采用压紧螺母式密封圈结构，不同直径的橡套电缆穿过密封圈后，通过压紧螺母挤压密封圈实现电缆与壳体之间的密封隔爆，同时兼顾电缆的抗拉拽固定作用；侧面还设置了独立的高压接线端口，端口处同样配置隔爆型接线端子，端子与壳体之间加装绝缘套管，避免高压回路与壳体之间发生爬电、击穿故障。

　　底部采用框架式安装底座，底座由型钢焊接而成，预留了四个地脚安装孔，可直接通过螺栓固定在巷道内的设备安装平台或者移动变电站的机架上，底座与主壳体之间设置了减震垫安装位，能够抵消井下采掘作业带来的振动冲击，避免内部绕组、接线端子因长期振动出现松动脱落。在建模过程中，所有隔爆接合面的尺寸都严格按照隔爆设备的设计规范留设加工余量，法兰面的平面度、接合面的长度公差都在模型中做了明确标注，方便后续加工时直接提取尺寸参数；壳体内部预留了绕组、铁芯的安装空间，同时设置了接地端子的安装凸台，确保设备金属外壳可靠接地，避免漏电时外壳带电引发安全事故。

　　考虑到井下环境潮湿、存在淋水的情况，壳体所有对外的接缝处都预留了密封胶条的安装槽，上盖与壳体对接时，密封胶条被均匀压缩，实现IP54以上的防护等级，防止淋水、煤尘进入壳体内部影响电气绝缘性能。操作手柄的转动行程在模型中做了限位设计，手柄转动到合闸位置时会被壳体上的限位块挡住，同时触发内部的位置开关，给出设备处于正常工作状态的信号；手柄转动到分闸位置时，高压回路先断开，之后联锁机构解锁，上盖才能被打开，整个动作逻辑通过三维装配的运动仿真做了验证，不存在运动干涉问题。壳体侧面还设置了接地标识的粘贴凸台，以及铭牌安装的螺孔位置，方便出厂时固定设备铭牌、安全警示标识。从安装边界来看，设备整体的宽度、高度尺寸充分考虑了井下巷道的运输条件，能够通过罐笼、单轨吊完成井下转运，安装时不需要额外拆解部件，整体吊装到位后固定地脚螺栓即可完成安装，后续检修时只需要打开上盖就能接触到内部的绕组、接线端子，不需要将整个设备从安装位拆除，大幅降低井下运维的工作量。
