工业框架式集成模组机架结构设计

项目分类:配电柜 发布时间:2024-12-12 ID:842473
  • 工业框架式集成模组机架结构设计

  这套框架式集成模组机架,最初是针对车间内多工艺单元集中排布的需求做的结构设计,最早接触这类需求是在做产线升级改造的时候,当时现场零散排布的多组功能模组不仅走线混乱,日常运维时需要在不同工位间来回折返,还存在不同模组间管线干涉、防护等级不足的问题,后来就萌生了做集成式框架安装结构的想法。从实际落地的场景来看,这类机架主要用在中小型产线的功能单元集成段,也可作为独立的工艺测试工位承载结构,适配车间内多组功能模块的集中安装、走线排布与防护需求,相比零散落地安装的方式,集成式框架能把垂直空间充分利用起来,减少地面占用面积,同时给内部模组提供统一的安装基准与防护边界。

  设计之初最先敲定的是整体的承载边界,框架主体采用标准工业型材拼接,型材的选型是按照内部挂载模组的总重量、动静态载荷系数计算的,垂直方向的支撑立柱做了加厚处理,每层安装位的横梁都预留了足够的挠度余量,避免挂载模组后出现横梁下弯的问题。整体外形的长宽尺寸是按照常规车间人行通道的通行宽度、设备转运时的叉车作业边界确定的,高度方向则参考了操作人员站立作业的舒适操作高度,最上层的安装位不会超过操作人员抬手操作的上限,最下层的安装位也预留了足够的地面间隙,方便日常清扫地面时不会磕碰框架底部,同时也给底部走线、接地排安装留出了空间。

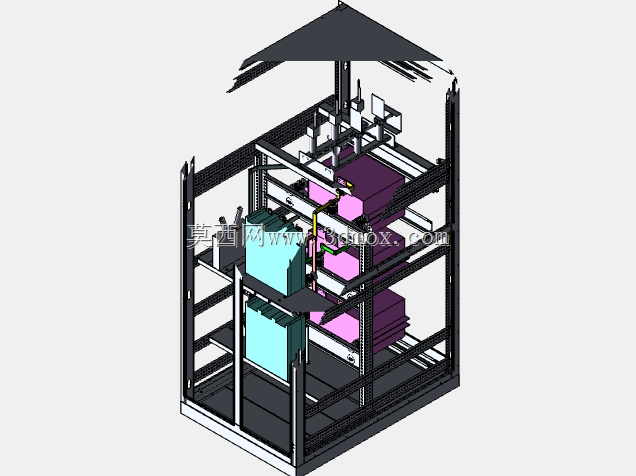

  框架的分层设计是整个结构的核心部分,每层的安装位都做了可调节的孔位设计,不同尺寸的功能模组可以根据实际需求调整层间距,不需要重新打孔加工,适配性更强。从图中能看到不同颜色区分的模组安装位,青色和紫色的模块分别对应不同的功能单元,安装板采用了绝缘与承重兼顾的板材,既保证模组安装后的结构稳定性,也能避免不同模组间的电磁干扰问题。框架侧面预留了走线槽的安装位置,所有动力线、信号线都可以沿着框架立柱内部的走线空间排布,外部看不到杂乱的管线,既美观也能避免管线被外物剐蹭破损,顶部的遮雨/防尘挡板做了倾斜角度设计,不会积灰积水,同时挡板和框架顶部预留了散热间隙,保证内部模组运行时产生的热量能顺利散出,不会在框架内部形成积热区。

  安装边界的处理上,框架底部设计了可调脚杯与脚轮的复合安装位,日常固定放置时可以用脚杯调平,抵消地面不平整带来的框架倾斜问题,保证内部模组的安装水平度;需要转移动位时,可以降下脚轮直接推移,不需要额外调用吊装设备,适配车间内灵活调整工位布局的需求。框架的四周预留了防护面板的安装卡槽,后续可以根据现场的防护需求加装亚克力面板或者金属防护门,既可以做成开放式的操作工位,也可以做成封闭式的防护柜体,适配不同洁净度、不同安全等级的车间场景。

  在结构细节的处理上,所有型材的拼接位置都采用了标准角件连接,没有采用焊接结构,一方面是方便运输时拆解打包,到现场后不需要专业焊接设备就能快速组装,另一方面如果后期需要调整框架尺寸、增减安装层,只需要拆解对应位置的连接件就能改造,不需要整体报废重做,降低后续改造成本。每层安装板的固定都采用了浮动连接结构,避免模组运行时的振动直接传递到框架整体,减少共振带来的螺栓松动、模组接线脱落问题。框架的接地端子统一设置在底部立柱位置,所有金属结构件都能通过型材本身的导电特性连通到接地端,不需要额外布设接地跨接线,简化电气安装的工序。

  从实际使用的反馈来看,这类集成框架结构相比传统的焊接机架,安装周期能缩短六成以上,改造灵活性提升很多,对于需要经常调整工艺布局的中小批量生产车间来说适配性很强,同时统一的安装基准也能减少不同模组间的对位误差,提升整套工艺单元的运行稳定性。设计时也考虑了不同行业的适配性,比如在电子组装车间可以用来安装测试模组、供料单元,在小型加工车间可以用来安装控制单元、动力模组,只需要调整层间距和安装板的开孔,就能适配不同尺寸的功能模块,不需要重新设计整体框架结构。
