1200V金属化径向聚丙烯薄膜电容结构

　　这款47μF耐压1200V的金属化径向聚丙烯薄膜电容，在工业变流、高压电源滤波、新能源逆变回路里属于非常常见的无源器件，日常做高压设备结构布局时，这类元件的安装边界、引脚定位是PCB布局、结构干涉检查里必须提前核对的内容。从实际工程应用来看，这类电容主要承担高压直流母线的纹波吸收、脉冲能量缓冲、高频噪声滤除的作用，相比电解电容，聚丙烯薄膜介质的损耗更低、耐压稳定性更强，适合长时间在高压工频或中频工况下运行，常见于大功率开关电源、光伏逆变模块、工业变频器的直流侧，部分高压脉冲触发设备里也会用同规格电容做储能放电元件。

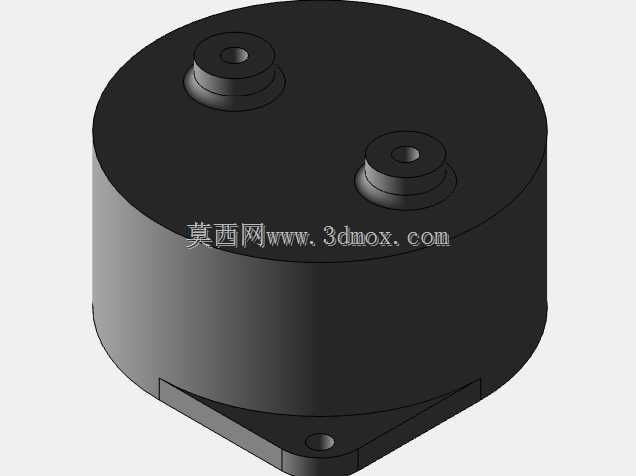

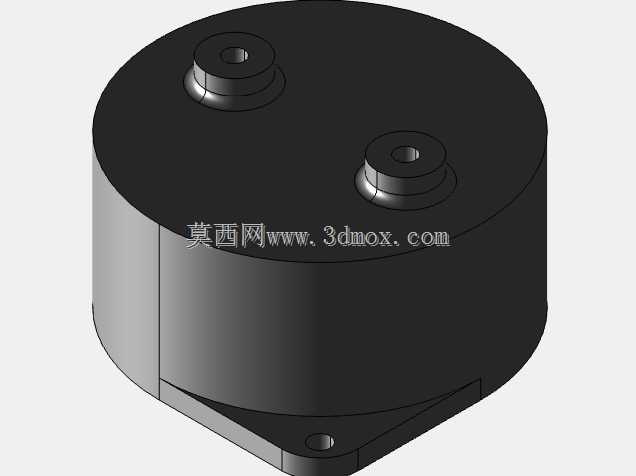

　　从结构设计思路来看，这款电容采用圆柱形灌封壳体，顶部设置两个凸起的径向引出端子，端子中心带通孔，既可以直接插装焊接在PCB板上，也可以通过接线端子压接实现大电流连接，端子的凸起高度做了统一限位，避免焊接时焊锡溢流到壳体表面造成绝缘距离不足。壳体底部设置带安装孔的固定支脚，支脚和圆柱壳体一体成型，安装时可以通过M3规格的螺丝直接固定在设备安装板或者电容支架上，不需要额外设计夹持固定结构，支脚的开孔位置做了沉台设计，螺丝锁紧后头部不会突出支脚平面，避免和底部其他元件产生干涉。

　　做三维结构建模的时候，首先要确认的是电容的整体外形边界，圆柱主体的直径、整体高度是布局时的核心尺寸，要预留足够的电气安全间隙，1200V耐压等级下，电容壳体和周边带电导体的爬电距离至少要满足8mm以上的安规要求，两个顶部端子的中心距是PCB封装设计的核心参数，建模时要严格匹配实际引脚间距，避免出现插装干涉。端子本身的通孔直径要适配常用的接线线径或者插装引脚尺寸，通孔边缘做了微小的倒角，方便插装时引导引脚进入。壳体表面做了哑光绝缘涂层，建模时可以通过外观质感区分金属端子和绝缘壳体的材质差异，方便后续做结构评审时快速识别不同部件的属性。

　　实际选型装配时，这类电容的安装方向没有强制要求，但考虑到高压工况下的散热需求，尽量不要把电容紧贴发热量大的功率器件布置，底部的固定支脚要和安装面完全贴合，避免设备运行时的振动导致电容引脚受应力断裂。建模过程中还原的安装支脚结构，能让结构工程师在设计阶段就提前核对安装孔位的匹配度，不需要等实物打样再调整支架尺寸，顶部端子的凸起高度也做了1:1还原，在做整机装配干涉检查时，可以准确判断电容和上方盖板、线束的距离是否足够，避免出现装配后端子顶住外壳的问题。另外这类金属化薄膜电容具备自愈特性，介质局部击穿时能自行恢复绝缘性能，结构设计时壳体预留了足够的内部空间，满足薄膜卷绕芯子的膨胀余量，长时间工作下壳体不会因为内部应力出现开裂，外部的圆柱壳体采用阻燃绝缘材质，满足高压电子元件的安规阻燃要求，建模时的壳体壁厚也按照实际产品的尺寸还原，能准确反映元件的实际占用空间，方便在紧凑的设备腔体内做元件排布优化。
