电源变压器配套ITR绝缘护套结构设计

　　这款配套电源变压器使用的ITR绝缘护套，核心应用场景集中在中小功率工频电源变压器的引出端绝缘防护环节，在民用配电终端、小型工业控制设备内置电源、工控板卡供电模块这类场景中，承担着隔离带电接线端、避免线束与变压器铁芯/金属外壳意外接触、规整引出线束走向的实际作用。从实际工程使用的角度来看，这类护套的存在直接决定了变压器接线端的爬电距离是否符合安规要求，很多小功率电源变压器在做安规认证时，引出端的绝缘防护不到位是最常见的整改项，这款结构的设计初衷就是针对性解决这类问题。

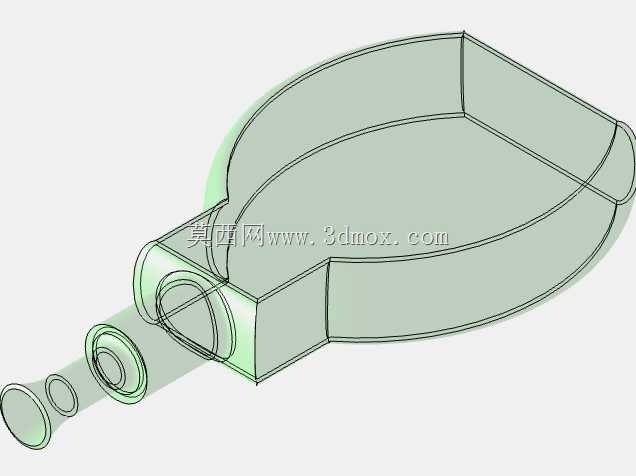

　　从结构设计思路来看，整体采用半开放的弧面腔体结构，主体腔体的弧度完全匹配对应规格变压器的端部轮廓，安装时可以直接卡合在变压器的引出端侧，不需要额外的固定胶或者卡扣，依靠腔体与变压器外壳的过盈配合就能实现可靠固定，装配效率比传统的缠绕绝缘胶带提升至少40%，也避免了胶带长期使用后老化脱胶、绝缘性能下降的问题。护套一端延伸出的阶梯式出线嘴，是整个结构的核心功能区，不同直径的阶梯段对应不同线径的引出线束，线束从腔体内部穿出时，出线嘴的阶梯结构可以对线束形成径向约束，避免线束在拉扯、设备振动过程中与变压器内部的接线端子发生位移松脱，同时出线嘴的内壁做了圆角过渡处理，不会划伤线束的绝缘外皮，杜绝了长期磨损导致的线芯外露风险。

　　在外形尺寸与安装边界的设计上，主体腔体的深度刚好覆盖变压器引出端的所有带电裸露部分，腔体边缘与变压器铁芯的安全距离控制在3mm以上，满足低压电气设备的最小电气间隙要求；整体外轮廓没有突出的尖锐棱角，在设备内部安装时不会与周边的其他电子元件、结构件发生干涉，哪怕是在布局非常紧凑的板卡电源仓内，也能顺利完成装配。出线嘴的总长度经过反复校核，伸出变压器本体的部分不会超出设备外壳的安装边界，不需要额外预留出线避让空间，对于空间受限的嵌入式设备电源设计来说，这个尺寸细节可以大幅降低整体结构的布局难度。

　　从功能特性层面来说，这款护套采用绝缘性能优异的工程塑料材质设计，结构上做了等壁厚处理，整个护套的壁厚均匀，在注塑生产时不会出现缩痕、缺料的问题，量产良率可以控制在很高的水平；半透明的结构设计也方便生产装配时目视检查内部接线端子的压接状态，不需要拆开护套就能确认接线是否到位、有没有虚接的情况，大幅降低了生产环节的质检难度。另外，护套的腔体内部预留了少量的冗余空间，除了容纳接线端子之外，还可以容纳少量的绝缘密封胶，在有防潮、防盐雾要求的使用场景下，可以直接在腔体内灌封密封胶，不需要额外设计灌封工装，就能实现接线端的全密封防护，适配户外小型供电设备、潮湿工况下使用的工业电源等特殊场景的需求。

　　在实际选型匹配时，只需要确认变压器端部的外轮廓尺寸与腔体的内轮廓尺寸匹配，出线嘴的阶梯段直径与所用引出线的线径适配，就可以直接套用，不需要再做额外的结构修改；结构上没有复杂的倒扣、薄壁等难加工特征，不管是3D打印打样验证，还是开模量产，都能快速实现，对于电源类产品的快速迭代开发来说，这种成熟的绝缘防护结构可以大幅缩短研发周期，减少安规整改的反复次数。很多工程师在做小功率电源变压器设计时，往往会忽略引出端的绝缘结构细节，要么直接用绝缘胶带缠绕，要么设计的绝缘套结构复杂、装配困难，反而增加了生产工时和质量风险，这款护套的结构设计刚好平衡了绝缘性能、装配效率、安装空间三者的关系，在对应的功率段变压器应用中，具备很强的实用价值。
