双镜头立体手持拍摄相机结构设计

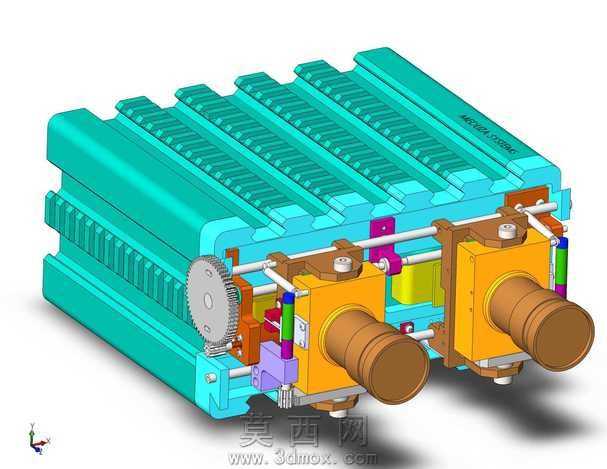

本作品为双镜头立体手持拍摄相机的三维结构设计，建模过程中依托三维参数化设计软件完成全零件的精准建模，从核心成像模组到外围支撑结构均按照实际装配逻辑搭建，保证各部件的干涉检查完全通过，可直接用于结构验证与样机参考。渲染阶段采用写实材质方案，机身外壳部分赋予哑光青蓝色工程塑料材质，还原手持设备外壳的磨砂防滑质感，表面的散热筋结构通过凹凸贴图与法线纹理强化细节表现，避免平面材质的虚假感；镜头模组部分采用金属黄铜质感材质，搭配镜头筒的阶梯式防滑纹理，还原光学镜头的金属厚重质感；内部传动齿轮、导向光轴、定位销等传动与连接件分别赋予银灰色金属、彩色标识塑料等差异化材质，清晰区分不同功能部件，让内部结构层次分明，无需剖切即可直观分辨各组件的功能分区。结构设计上采用对称式双镜头布局，两个成像模组通过平行导向轴实现同步位移调节，侧边设置齿轮传动机构完成镜头间距的精准调校，适配不同拍摄距离下的立体视差需求，保证立体成像的观感舒适度；机身外壳设置多道横向散热筋，既提升手持握持时的摩擦力，也能为内部电子元件预留散热空间，内部各功能模块通过定位块、紧固件实现模块化装配，便于后期的拆装维护与零件替换。设计思路围绕手持立体拍摄的实际使用需求展开，摒弃冗余的外观装饰，以功能实现为核心导向，在保证结构强度的前提下尽可能压缩整机体积，兼顾手持操作的便携性与立体成像的功能完整性，各运动部件均设置有限位结构，避免调节过程中出现超程脱落的问题，整体结构紧凑合理，装配逻辑清晰，可作为立体影像设备开发的结构参考方案。
