Meduza手持立体双镜头摄像机结构设计

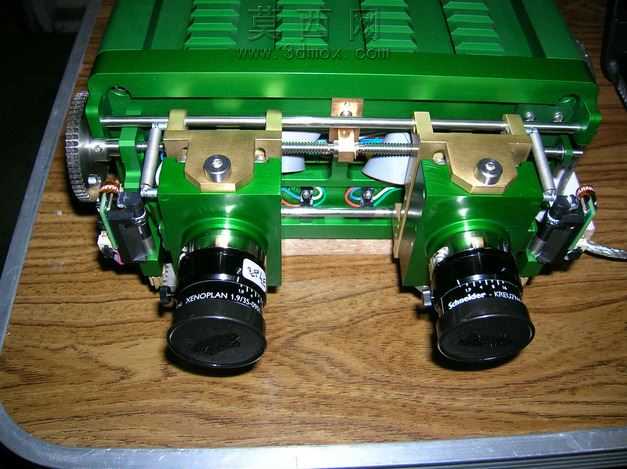

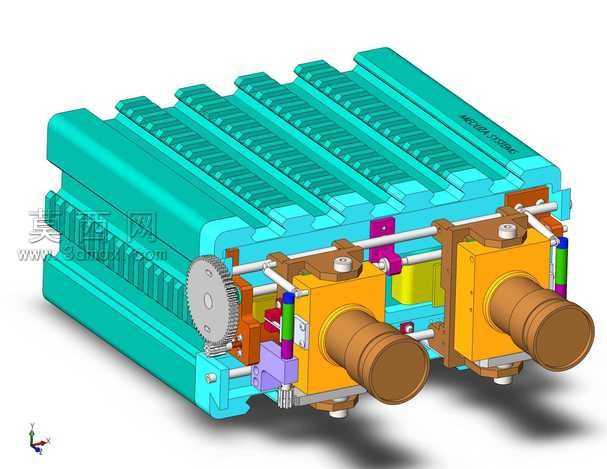

本作品为Meduza手持立体3D摄像机的三维结构设计，建模过程中首先对设备的整体布局进行拆解规划，将双镜头模组、机身壳体、传动调节结构、内部走线空间四大模块作为核心建模单元，在三维软件中通过参数化草图绘制各部件的基准轮廓，依次完成镜头安装座、丝杆调节机构、金属固定支架、阳极氧化机身外壳的特征建模。建模阶段严格遵循实际加工装配的公差要求，对镜头与安装座的配合面、丝杆与铜套的传动间隙、左右镜头的同轴度参数进行精准约束，确保各部件装配后无干涉，双镜头的基线间距符合立体成像的光学设计标准。材质渲染环节针对不同部件的物理特性进行材质参数调整，机身外壳采用阳极氧化绿色铝合金材质，调整金属粗糙度、反光度参数还原真实的磨砂金属质感，镜头固定支架使用黄铜材质，突出金属切削加工后的亮面金属光泽，镜头环部分采用黑色哑光工程塑料搭配白色印刷标识，还原光学镜头的工业质感，内部走线、传动齿轮、调节旋钮等细节部件也逐一匹配对应材质，提升整体渲染的真实度。结构设计上采用对称式双光路布局，通过横向丝杆机构实现双镜头的同步间距调节，适配不同拍摄场景的视差需求，机身内部预留充足的电路安装与走线空间，外部边角做圆弧过渡处理提升手持握持的舒适度，金属支架与机身之间通过定位销与紧固螺丝连接，既保证结构强度也便于后期拆装维护，整体设计兼顾光学成像的精度要求与手持设备的便携性，完整还原了首款手持立体3D摄像机的机械结构特点。
