通用汽车遮阳板安装固定孔罩结构

　　这款遮阳板孔罩主要应用在通用旗下多款H平台车型的内饰装配环节，对应驾驶舱内A柱与顶棚衔接位置的遮阳板转轴安装基座，核心作用是覆盖遮阳板固定座的外露安装孔位，避免金属安装座、紧固螺丝直接裸露在乘员可视区域，同时兼顾安装位的防尘防护，减少行车过程中灰尘、驾乘人员洒落的液体顺着安装缝隙渗入顶棚内饰层，降低内饰基材受潮发霉、固定螺丝锈蚀的概率。从实际装车场景来看，该零件属于内饰外观覆盖件，日常使用中会频繁接触驾乘人员的调整动作，因此结构设计上优先考虑安装贴合度与长期使用的抗形变能力。

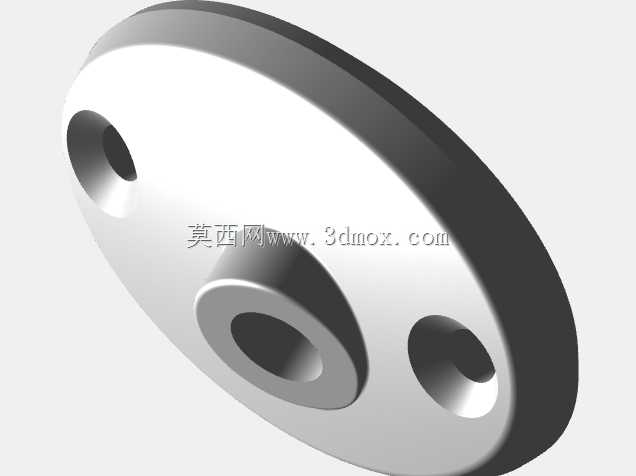

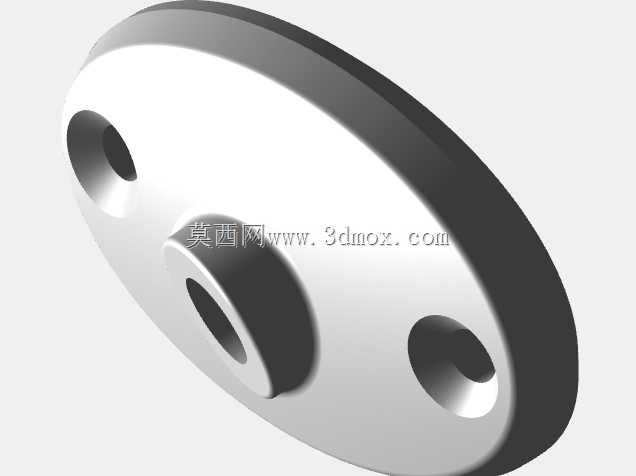

　　整体采用圆盘式法兰结构，主体为带中心通孔的凸台造型，中心孔直径匹配遮阳板转轴的固定基座外径，安装时凸台部分嵌入顶棚预留的安装沉孔内，外圈法兰面完全贴合顶棚内饰表面，三个呈圆周均布的沉头孔对应车身上的三个固定点位，安装时螺丝穿过沉头孔直接固定在车身钣金的预埋螺母座上，沉头孔的深度设计刚好覆盖螺丝头部，安装完成后螺丝端面与法兰面齐平，不会出现凸起刮蹭遮阳板转动臂的问题。设计阶段首先匹配了对应车型的安装边界，法兰外圈直径完全覆盖顶棚上的预切开孔，边缘做了0.3mm的微小倒角，避免安装后边缘割破顶棚面料；凸台部分的高度根据顶棚内饰层加钣金安装面的间距做了适配，安装到位后凸台端面刚好抵在钣金安装座表面，不会出现按压塌陷的问题。

　　三个安装孔的孔位公差控制在±0.1mm范围内，与车身预埋螺母的同轴度匹配度高，现场装配时不需要额外扩孔调整，直接对准孔位拧入螺丝即可完成固定，能有效提升总装车间的内饰装配效率。材料选型上适配两种常用3D打印工艺的使用需求，采用PLA长丝打印时可满足日常非高温暴晒环境下的使用需求，零件刚性足够，安装后不易出现翘边变形；如果车辆长期停放在户外高温环境下，可选用ASA或者ABS材料打印，抗紫外线老化能力更强，高温环境下不会出现软化形变的问题。从结构细节来看，法兰背面做了细微的网格状加强筋，在不增加整体壁厚的前提下提升了法兰面的抗弯折能力，即使长期受到遮阳板转动带来的轻微侧向力，也不会出现法兰边缘翘起、与顶棚产生缝隙的问题。

　　中心凸台的内孔做了0.2mm的装配余量，既不会因为间隙过大导致遮阳板转轴转动时出现旷量异响，也不会因为间隙过小导致转轴卡滞，影响遮阳板的正常翻转调整。零件表面没有多余的装饰纹理，安装后与同色系的顶棚内饰视觉一致性好，不会因为加装该零件破坏内饰的整体视觉效果。实际替换安装时，只需要拆下原有老化破损的孔罩，对准三个安装孔位拧入固定螺丝即可完成更换，不需要额外拆卸周边的顶棚内饰，维修替换的操作门槛很低，普通车主借助简单的螺丝刀工具就能完成操作。在建模阶段，所有安装孔位的位置度、凸台与法兰的同轴度都经过了实际装车验证，不存在安装错位、孔位对不上的问题，法兰边缘的轮廓弧度也匹配对应车型顶棚的曲面弧度，安装后贴合紧密，不会出现边缘漏缝的情况。
