制动块夹持固定支架结构设计

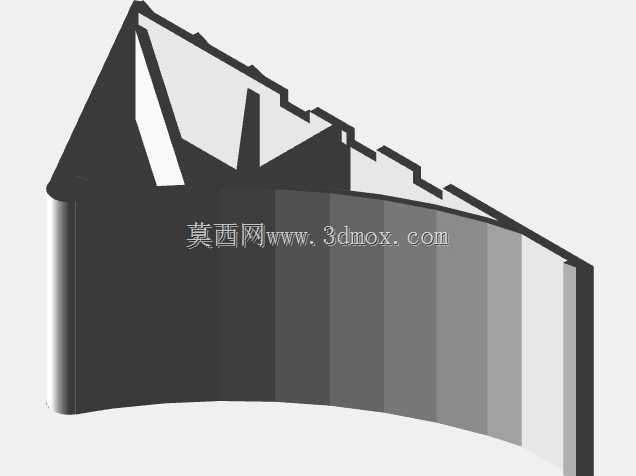

　　在轨道车辆、重型工程机械的走行制动系统里，这类楔形夹持结构的制动块支架，是承担制动力传递、摩擦副定位的核心受力构件，日常运维中检修人员更换制动摩擦件时，最先拆解的就是这类支架构件，它的结构合理性直接决定制动间隙调整效率、摩擦块贴合精度，甚至影响整套制动系统的响应滞后量。从结构形态来看，该构件采用一体化楔形承载面设计，主体支撑段做了等距阶梯式卡槽结构，这类卡槽并非通用安装定位槽，而是专门适配不同磨损量制动块的快速卡接位，现场运维时无需额外加装调整垫片，仅通过将卡接凸台卡入对应阶梯槽，就能补偿摩擦块磨损带来的制动间隙增量，大幅减少露天工况下的调整作业时长。

　　构件的弧形贴合面是与制动钳安装基座配合的定位面，设计时特意将该面的弧度公差控制在IT7级，保证安装后支架不会在制动力冲击下出现周向窜动，避免摩擦块偏磨导致的制动力矩波动。从安装边界来看，该支架的楔形承载面厚度从根部到端部呈线性递减，根部最大厚度满足额定制动力下的抗弯强度要求，端部最小厚度预留了摩擦块最大磨损量下的退让空间，不会出现摩擦块磨耗到限后支架直接刮蹭制动盘/轮对踏面的问题。两侧的导向斜边做了15度倒角处理，一方面是在制动块复位时减少与钳体导向槽的卡滞风险，另一方面在装配时能起到自导向作用，即使现场作业空间受限，检修人员也能快速将支架推入安装位，无需反复对位调整。

　　设计过程中，这类支架的受力仿真需要重点考虑三个工况：一是额定制动压力下的静强度校核，重点验证阶梯卡槽根部的应力集中系数，确保在最大制动力下卡槽不会出现塑性变形导致卡接失效；二是连续制动后的热态工况，因为制动过程中摩擦块的热量会部分传导到支架上，需要验证材料在120摄氏度环境下的刚度变化，避免热胀量过大导致制动间隙消失出现拖磨；三是侧向冲击工况，对应车辆过曲线时轮对横向窜动带来的侧向载荷，保证支架不会从安装位脱出。很多新手工程师在设计这类构件时，容易忽略卡槽的拔模角度，导致铸造成型后卡槽处出现粘砂、拔模拉伤，后续机加工时额外增加工时，该结构的所有卡槽侧壁都做了1.5度的拔模斜度，既满足铸造工艺要求，又不会影响卡接的配合精度。

　　另外支架底部的限位凸台高度经过反复验算，刚好能在摩擦块磨损到限时触发磨损传感器的触发行程，不需要额外加装磨损触发挡片，集成化的设计减少了整套制动机构的零件数量，降低了运维过程中的备件管理难度。从实际应用场景来看，这类结构不仅能用在轨道车辆的踏面制动单元上，经过尺寸缩放调整后，也能适配重型矿用卡车的盘式制动机构、风电主轴制动器的摩擦块固定场景，核心的楔形承载+阶梯卡槽调整的设计逻辑，能覆盖绝大多数需要快速调整摩擦间隙的制动安装需求。在三维建模过程中，该构件的弧形贴合面与楔形承载面的相交处做了R3的圆角过渡，避免应力集中导致的疲劳裂纹，毕竟制动构件是反复承受交变载荷的安全件，任何尖角处的应力集中都可能在长期使用后引发断裂风险。安装孔位的位置度公差要求控制在0.1mm以内，保证支架安装后摩擦块的摩擦面与制动面的平行度符合要求，不会出现局部接触导致的摩擦块异常磨损。
