博世电锤连杆传动部件结构设计

该零件为手持冲击类电动工具内部的核心传动连杆，对应博世GSH27系列电锤的冲击传动机构，在整机中承担将电机输出的旋转运动转化为活塞往复冲击动作的传动衔接作用，是电锤实现冲击钻孔、凿削作业的关键受力部件。从实际工况来看，手持电锤多用于建筑装修、水电安装、石材加工场景，作业时连杆需要持续承受交变冲击载荷，每分钟数千次的往复运动对零件的结构强度、配合精度都有较高要求，设计阶段需要充分考虑疲劳寿命与动平衡表现。

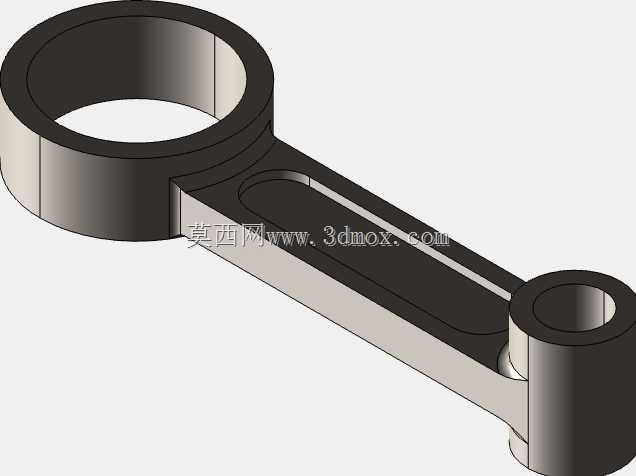

从结构设计逻辑来看，该连杆采用双环臂一体式结构，大端圆环用于衔接曲轴偏心轴段，工作时随曲轴做圆周回转运动，小端圆环用于连接冲击活塞组件，将回转运动转化为活塞的直线往复冲击动作，中间臂身开设长条形减重槽，在不降低整体结构抗弯强度的前提下，有效降低零件自身重量，减少往复运动过程中的惯性损耗，提升整机操作的握持稳定性。大端圆环的内孔尺寸需要与曲轴偏心段的轴径做间隙配合设计，配合间隙控制在合理区间，既要保证转动顺畅无卡滞，也要避免间隙过大导致的传动冲击与异响；小端圆环内孔需要与活塞销做配合，配合面需要保证足够的表面粗糙度要求，减少长期往复运动的磨损量。

安装边界方面，大端圆环的外径尺寸需要匹配曲轴箱内部的安装空间，避免回转过程中与箱体内壁、周边齿轮零件发生运动干涉；臂身的厚度与宽度需要适配传动腔的内部空间，长条形减重槽的开设位置经过受力仿真验证，避开了应力集中区域，保证在最大冲击载荷下臂身不会出现断裂变形。零件的两个圆环端面与臂身的过渡位置均采用圆角过渡设计，减少应力集中点，提升零件的抗疲劳性能，适配电动工具高频冲击的作业工况。

在实际装配场景中，该连杆安装于电锤的中间传动腔位置，大端套装在曲轴的偏心轴颈上，小端通过活塞销与冲击活塞连接，电机输出的扭矩经齿轮减速后传递到曲轴，带动连杆大端做圆周运动，通过连杆的传动带动小端连接的活塞在气缸内做高频往复运动，压缩气缸内空气形成气垫冲击力，最终传递到锤头端实现冲击作业。设计过程中需要严格控制两孔中心距尺寸，中心距的公差直接影响活塞的行程大小，进而影响整机的冲击功参数，中心距偏差过大会导致活塞行程不足，冲击力度下降，或是行程过大导致活塞撞缸，损坏整机内部零件。

臂身的截面采用变厚度设计，靠近大端的位置受力更大，截面厚度适当增加，靠近小端的位置受力相对较小，截面厚度适当减薄，配合减重槽的设计实现零件的等强度设计，在满足强度要求的前提下尽可能降低零件重量，减少运动过程中的惯性力，降低整机作业时的振动幅度，提升操作人员的握持舒适度。两个圆环的内孔均需要设计润滑储油结构，保证长期运转过程中配合面有足够的润滑，减少磨损，延长零件使用寿命。从材质选型角度，该类零件通常采用高强度合金钢锻造加工，经过热处理提升表面硬度与芯部韧性，能够承受高频交变冲击载荷，避免作业过程中出现断裂、变形等失效问题。
