圆角方形嵌入式欧标电源插座结构设计

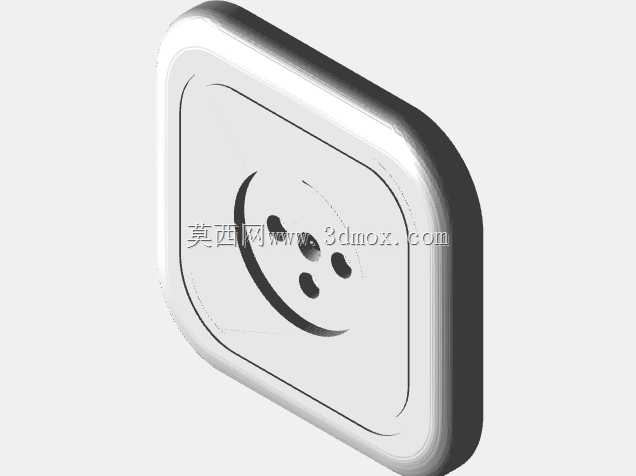

　　这款嵌入式欧标电源插座的结构设计，核心围绕民用及商用低压供电场景的墙面暗装需求展开，日常应用覆盖住宅室内墙面供电、办公工位桌面嵌入式供电、商用展柜暗装供电等多个场景，作为终端供电接驳部件，承担着为符合欧标插头规范的用电设备提供稳定市电接驳的核心作用。从实际使用的功能特性来看，插座面板采用圆角方形的外轮廓设计，四个边角做了大半径圆弧过渡，既能够避免安装过程中尖锐边角划伤施工人员，也能在日常使用中减少磕碰带来的面板损伤，同时适配当下简约的室内装修风格，不会出现突兀的棱角破坏墙面整体视觉效果。

　　面板表面做了微弧面的下沉设计，插孔区域位于面板中心位置，略低于面板边缘平面，这种结构可以在插头插入后，让插头根部与面板边缘形成自然的过渡贴合，减少插头受外力撬动时对内部铜件的侧向应力，避免长期使用后出现铜件移位、接触不良的问题。设计过程中，首先明确了暗装的安装边界约束，适配常规86型暗装底盒的安装尺寸，面板整体外轮廓尺寸控制在85mm见方的范围内，厚度方向突出墙面的尺寸不超过8mm，保证安装后不会过度突出墙面，减少空间占用。插孔的排布严格遵循欧标插座的规范要求，接地极位置与两个相线极的孔位间距做了精准的公差控制，保证插头插入时的插拔力处于合理区间，既不会因为过松导致接触电阻过大发热，也不会因为过紧造成插拔困难。

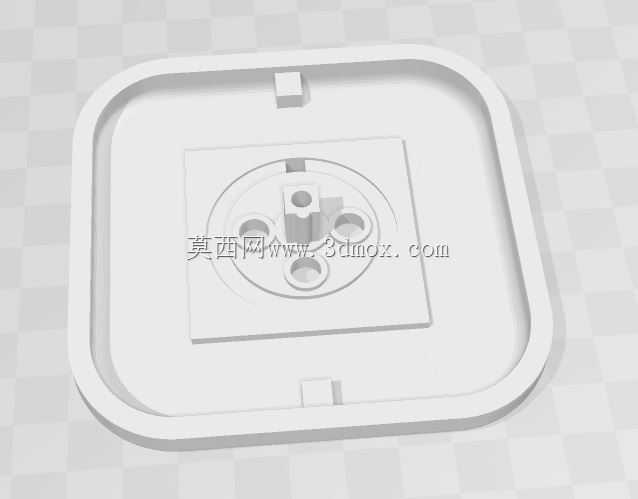

　　内部的安装卡扣结构设计在面板背部的四个边角位置，与暗装底盒的卡扣位对应，安装时不需要额外的固定螺丝外露，保证面板正面的整体性，拆卸维护时只需要用专用工具从面板边缘的预留缝隙撬动即可完成拆卸，不会破坏墙面的涂层。面板的边缘做了1mm宽度的微倒角处理，安装后与墙面之间的缝隙可以被倒角自然遮盖，降低对墙面开孔精度的要求，即使墙面开孔存在1mm以内的误差，也不会出现明显的缝隙影响美观。插孔周围的凸起防护圈结构，高出面板平面0.5mm，可以在日常清洁时阻挡水渍顺着插孔缝隙流入插座内部，提升日常使用的安全性能，同时防护圈的弧度与插头根部的橡胶护套轮廓匹配，插头插入后可以与防护圈紧密贴合，减少灰尘进入插座内部的概率。

　　从结构强度的角度考虑，面板背部设置了纵横交错的加强筋结构，在不增加面板整体壁厚的前提下，提升面板的抗形变能力，避免安装时用力按压导致面板开裂，也能在长期使用后减少面板的形变老化。铜件安装位的定位柱做了加高处理，保证内部铜件安装后不会出现偏移，即使多次插拔插头，铜件的位置也能保持稳定，接触压力不会出现明显衰减。这款插座的设计没有多余的装饰结构，所有的外形设计都围绕安装便捷性、使用安全性、长期耐用性三个核心维度展开，没有为了外观牺牲结构合理性，每个曲面、每个倒角、每个卡扣的位置都经过实际安装场景的验证，能够适配绝大多数暗装供电场景的安装需求，不管是家庭装修的墙面布置，还是办公场所的工位供电改造，都能直接匹配常规的暗装底盒尺寸，不需要额外调整开孔大小，降低施工的复杂度。
