带均布安装耳的圆形密封端盖结构设计

　　做设备结构设计的时候，端盖类零件看着不起眼，实则是决定腔体密封可靠性、内部组件防护等级的核心零件，这次做的这款圆形带均布安装耳的端盖，最早是给户外小型工频电源变压器做腔体密封配套的，后来调整安装孔距和密封槽尺寸后，也能适配小型减速机输出端、户外传感器接线腔体、低压电气分线盒这类需要端面密封的场景。

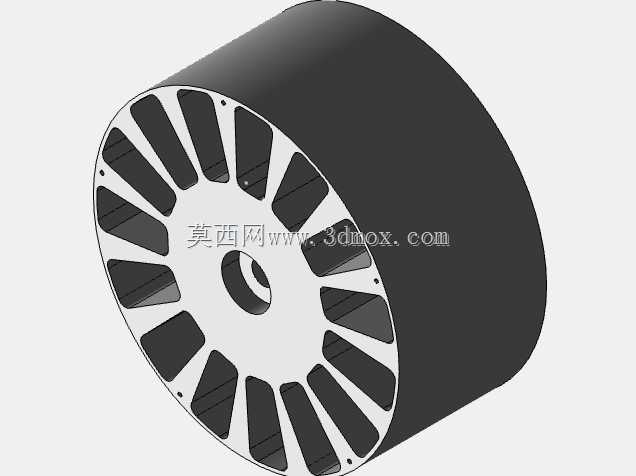

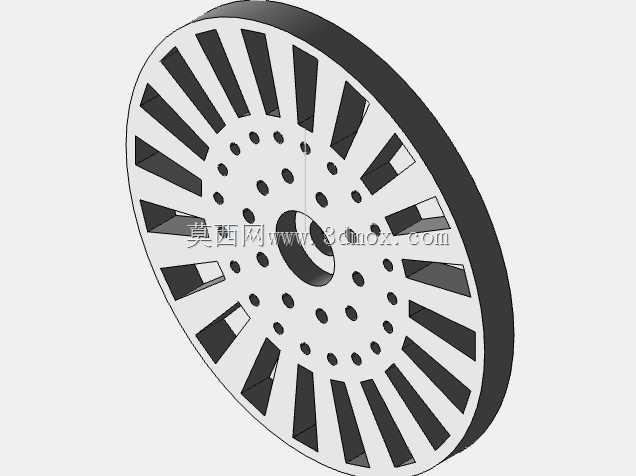

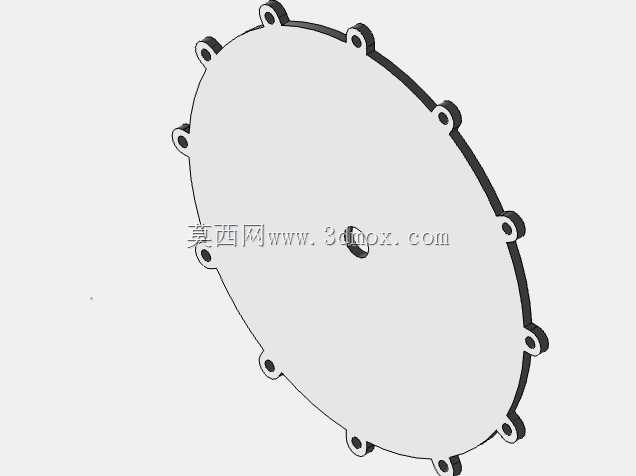

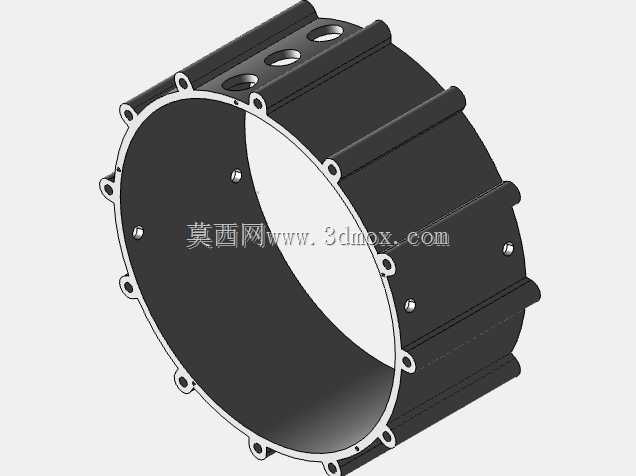

　　先从实际安装边界说，这款端盖的主体轮廓为正圆形，沿圆周方向均匀分布12个带通孔的安装凸耳，凸耳向外突出主体圆轮廓，这种设计相比整圈法兰结构能大幅降低零件重量，同时减少加工时的材料去除量，安装时每个凸耳对应一颗紧固螺栓，12点均布的排布能让密封面的压紧力更均匀，不会出现局部压紧力不足导致的密封失效，也能避免局部压力过大压坏密封胶条。端盖主体厚度根据适配腔体的防护等级调整，常规IP65防护场景下主体厚度取6mm即可，若需要承受腔体内部微正压，可将主体厚度加厚至8mm，同时在端盖内侧增设环形加强筋，避免受压后出现中部拱起变形。

　　设计的时候最先考虑的是密封结构，端盖贴合腔体的一侧开有整圈连续的密封槽，密封槽的截面尺寸适配直径3mm的丁腈橡胶O型圈，槽深取2.4mm，既保证O型圈安装后不会轻易脱落，又能在螺栓锁紧时给O型圈留出足够的压缩变形量，压缩率控制在20%左右，刚好满足静态密封的压缩量要求，不会因为压缩量过大导致O型圈过早老化失去弹性，也不会因为压缩量不足出现缝隙渗漏。安装凸耳上的通孔做了沉孔设计，沉孔深度刚好容纳螺栓头部，安装后螺栓头部不会突出端盖外表面，既避免运输安装过程中螺栓头部磕碰划伤，也能让端盖外表面更平整，方便后续粘贴标识铭牌或者加装防护外罩。

　　从实际使用场景来看，这款端盖适配的腔体大多是户外使用的设备，所以外表面做了圆弧过渡处理，没有尖锐的直角棱边，一方面是避免安装维护时划伤操作人员，另一方面是减少户外积灰积水的留存，雨水落在端盖上会顺着圆弧面自然流下，不会在端盖表面长期积存导致涂层腐蚀。端盖中心位置预留了小尺寸的凸台结构，这个凸台一方面是作为加工时的定位基准，方便车床加工时找正，另一方面如果后续需要在端盖中心加装透气阀、接线柱或者输出轴，这个凸台可以直接作为加工基准，不需要重新找正端面，能大幅降低二次加工的难度。

　　安装尺寸的匹配上，凸耳上的通孔直径比适配螺栓大0.5mm，留出足够的安装调整余量，就算腔体上的安装螺栓孔位置有小范围的加工误差，也能顺利完成安装，不会出现孔位对不上的情况。相邻两个安装凸耳的中心距公差控制在±0.1mm，保证安装时每个螺栓都能顺利穿入，不会出现别劲的情况。端盖与腔体贴合的端面平面度公差控制在0.05mm以内，表面粗糙度不高于Ra1.6，保证和O型圈接触的面足够平整，不会因为表面凹凸不平导致密封失效。

　　实际选型的时候要注意，这款端盖的安装孔分布圆直径是根据适配腔体的内径来定的，常规适配内径180mm的圆形腔体，安装孔分布圆直径取200mm，凸耳的外轮廓直径取220mm，如果需要适配更大或者更小的腔体，只需要等比例缩放端盖主体尺寸，同时调整安装凸耳的数量和密封槽尺寸即可，整体结构的通用性很强，不需要做大幅的结构改动。另外端盖的材质可选铸铝合金或者工程塑料，铸铝合金版本适合有一定强度要求、环境温度变化大的场景，工程塑料版本适合对重量敏感、有绝缘要求的场景，两种材质的结构尺寸完全一致，可以互换使用，不需要更改腔体的安装接口。
