CNC车削加工阶梯轴套类实训零件

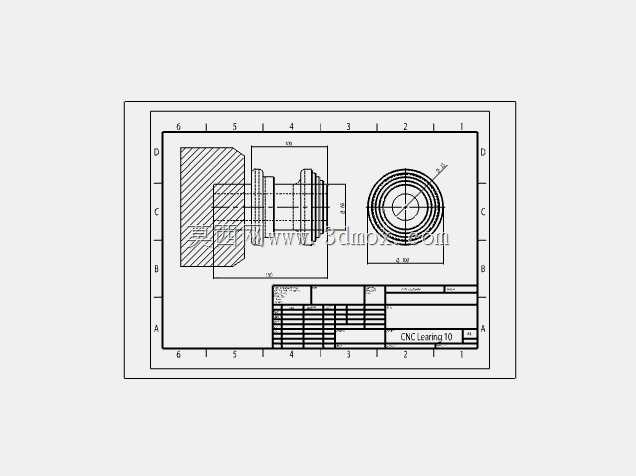

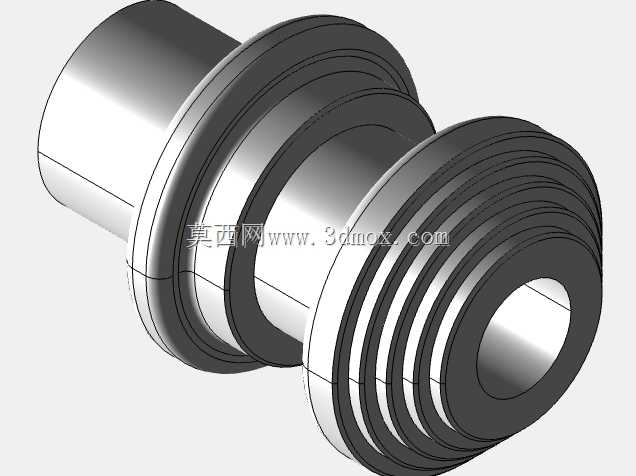

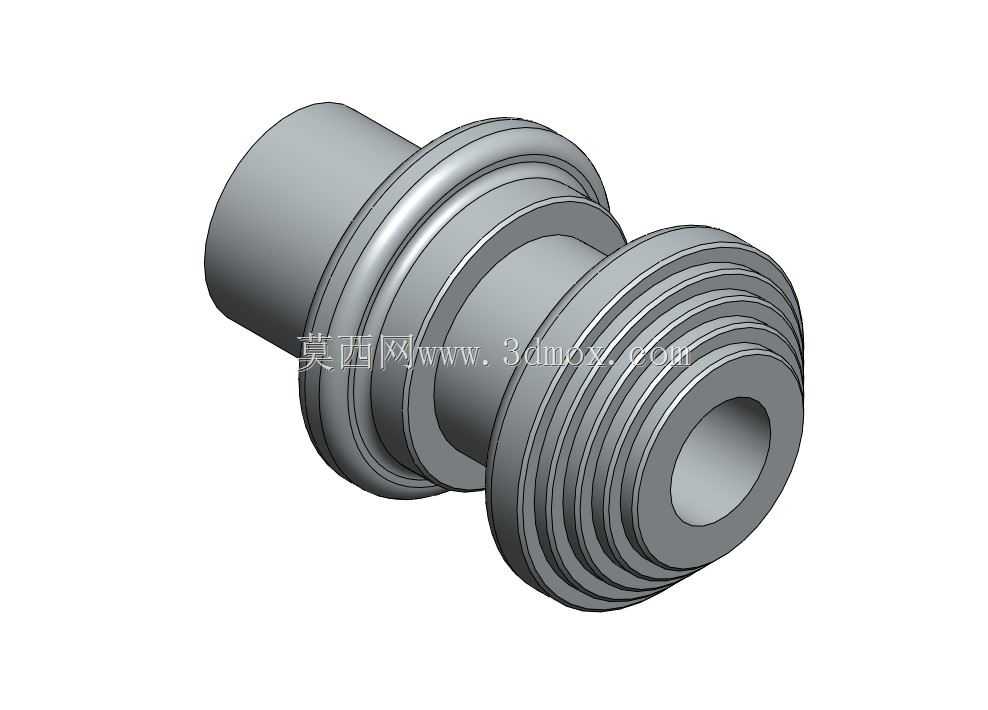

　　该零件属于典型的回转类轴套结构，是数控车削加工实训与工艺验证环节常用的教学类工件，整体采用同轴回转体构型，所有加工面均围绕中心轴线对称分布，适配普通卧式数控车床的单主轴装夹加工流程，也可作为走心机加工工艺编排的练习载体。从结构功能来看，零件左侧为光轴直段，主要用于装夹定位或与配套孔位实现间隙配合，作为装配时的导向插入端，外圆表面粗糙度要求控制在Ra1.6以内，保证插入过程无卡滞、装配同轴度偏差不超过0.02mm；紧邻光轴段的第一组环形凸台为轴向定位面，凸台端面与轴线的垂直度公差需控制在0.015mm范围内，装配时该端面与配合件的端面贴合，实现轴向位置的精准限位，避免工作过程中出现轴向窜动。

　　中间段的内凹环槽为退刀结构，主要用于外圆车削、磨削加工时的刀具退刀避让，同时也可作为密封件的安装槽位，适配O型密封圈的装配，实现配合部位的静密封效果，环槽的槽宽与槽深尺寸公差需控制在±0.02mm，保证密封圈压缩量处于合理区间，既避免密封失效也防止密封圈过度压缩老化。右侧的多道阶梯外螺纹段为零件的连接锁紧部位，螺纹采用普通公制三角螺纹构型，牙型角60度，螺纹中径公差按照6g精度控制，可与配套的内螺纹件实现旋合锁紧，多道阶梯螺纹的设计可适配不同螺距、不同公称直径的内螺纹连接场景，也可作为螺纹加工工序的练习特征，覆盖外圆车削、槽加工、螺纹车削等多道数控车典型工序。

　　零件中心为贯通式内孔，内孔直径沿轴线方向保持一致，可作为流体通道、穿线通道或定位销的配合孔位，内孔表面粗糙度要求Ra3.2，内孔与外圆的同轴度公差不超过0.02mm，保证装配后整体的回转精度，避免高速回转时出现偏心振动。从设计思路来看，该零件的所有特征均围绕数控车加工的工艺逻辑排布，没有需要四轴、五轴联动加工的异形特征，所有结构均可通过X、Z轴两轴联动加工完成，装夹方式可采用三爪卡盘直接夹持左侧光轴段完成右侧所有特征的加工，若需保证全长同轴度，也可采用一夹一顶的装夹方式，降低长轴类零件加工时的让刀变形。零件的外形尺寸控制在常规数控车床的加工行程范围内，最大外圆直径不超过100mm，全长不超过150mm，无需特殊工装夹具即可完成装夹加工，安装边界方面，装配时需保证左侧光轴段的插入深度不小于光轴段长度的三分之二，右侧螺纹段的旋合长度不小于螺纹公称直径的1.5倍，保证连接强度满足使用要求；定位凸台的贴合面需清理干净无毛刺，避免装配时出现倾斜偏位；内孔装配前需去除孔口毛刺，防止穿线或装入其他零件时刮伤表面。

　　在实际教学场景中，该零件可用于训练数控编程中的外圆粗精车循环、切槽循环、螺纹车削循环的指令使用，也可用于验证刀具补偿参数设置、切削参数匹配的合理性，帮助初学者掌握回转类零件的加工工艺编排、尺寸精度控制、形位公差保证的核心技能；在工业场景中，该类结构也常作为液压管路接头、传动轴定位套、设备连接件的基础构型，经过尺寸调整与材料适配后可直接应用于流体控制设备、通用传动机构、自动化生产线的辅助连接部位。加工过程中需注意，右侧多道阶梯螺纹的加工需按照从大直径到小直径的顺序依次加工，避免加工小直径螺纹时刀具碰撞已加工的大直径外圆面；中间环槽加工时需控制刀具的进给速度，避免槽底出现振纹；贯通内孔加工时需采用合适的钻镗工艺，保证内孔直线度，避免出现锥度偏差影响装配精度。
