群岛地形浮雕CNC加工练习工件

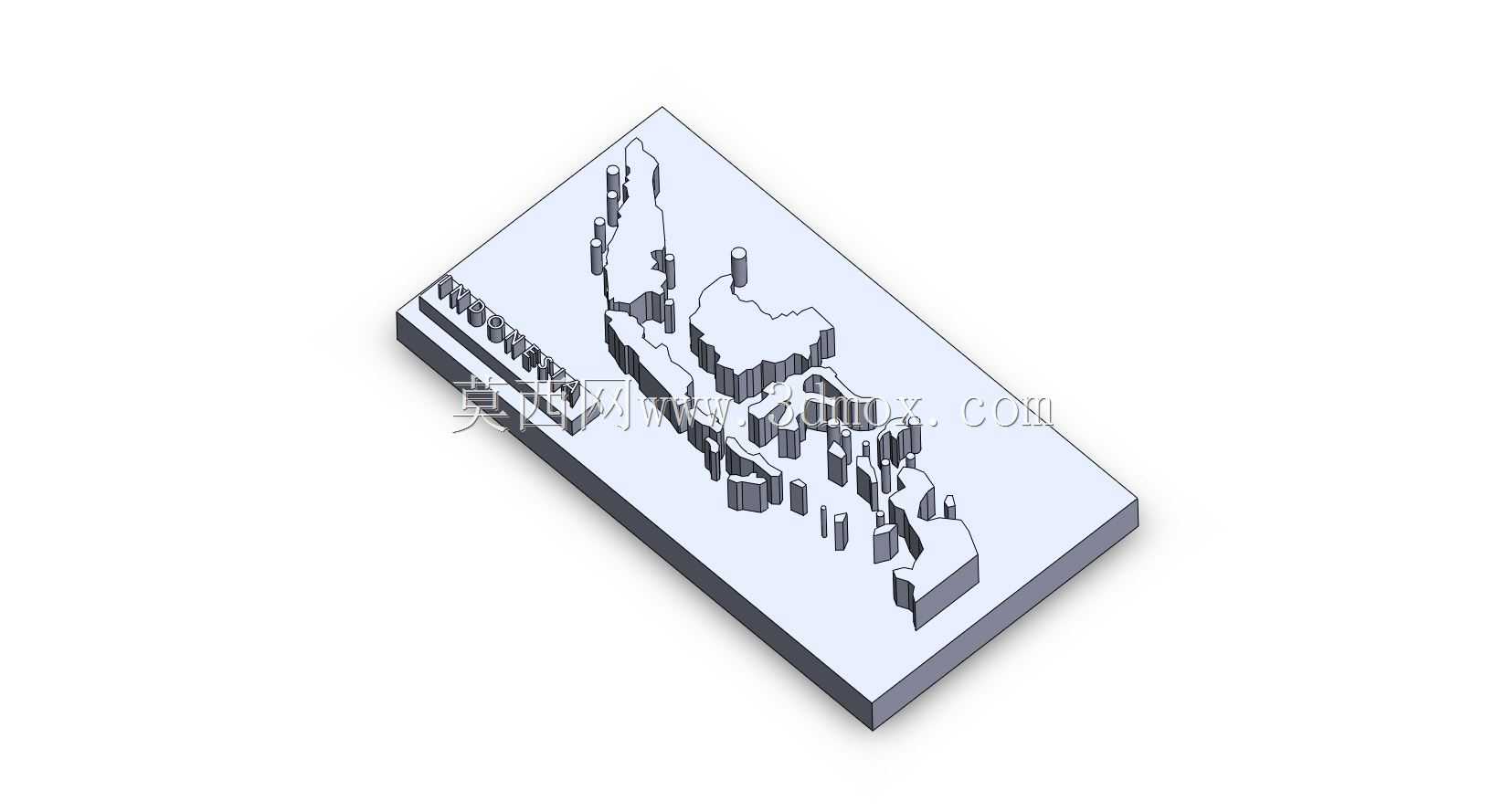

　　这套工件是面向数控铣削入门实操设计的练习载体，核心用途是帮助刚接触CNC操作的人员熟悉三轴铣床的分层铣削逻辑、不同高度特征的走刀路径规划，以及不同深度下的切削参数匹配。从结构上看，工件基底为规整矩形板块，所有浮雕特征均在基底上表面一体加工成型，没有额外的拼接或装配结构，装夹时可直接采用平口钳夹持基底侧边，不需要设计专用的工装定位结构，适配常规实训车间的通用装夹条件。

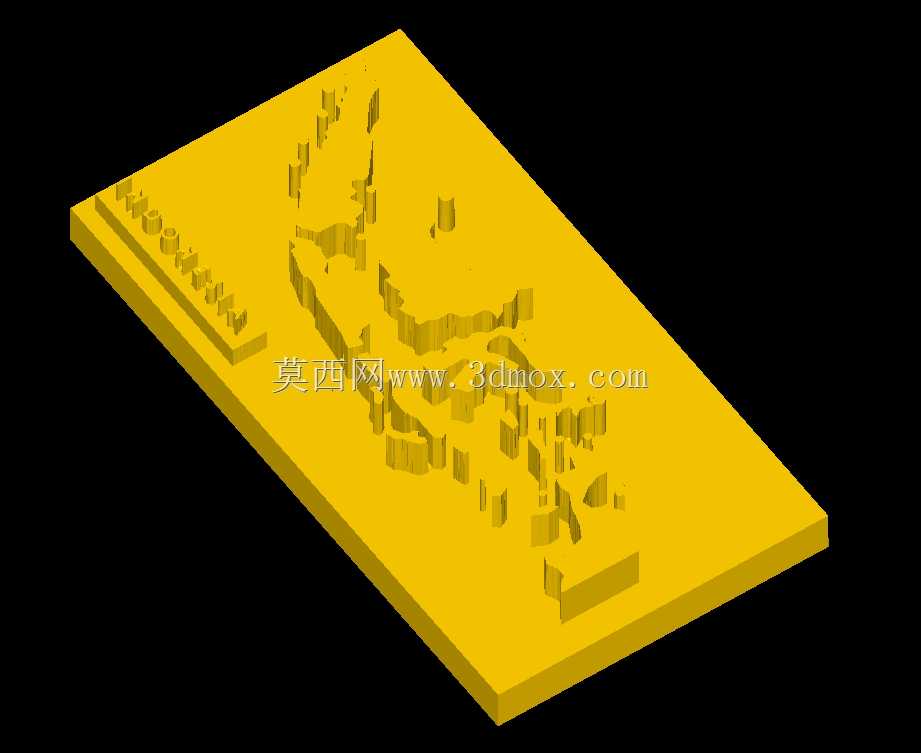

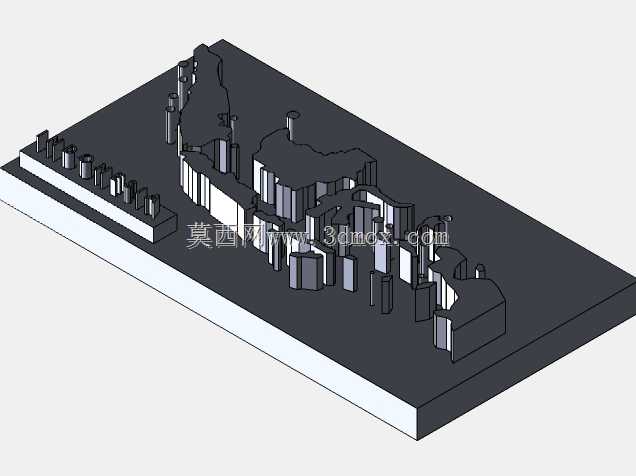

　　设计时特意选取了不规则群岛的地形轮廓作为浮雕特征，这类特征没有规则的几何边线，包含大量连续变化的曲面、高低错落的岛状凸起、狭窄的水道凹陷，刚好覆盖了入门阶段需要练习的各类走刀场景：大面积平坦基底区域可以练习面铣的走刀步距设置，验证大直径面铣刀的平面加工平整度；边缘连续转折的地形轮廓可以练习轮廓铣的进刀退刀角度设置，避免接刀痕在特征边缘产生明显凸起；不同高度的岛状凸起可以练习分层铣削的深度设置，掌握不同切深下的刀具负载变化；狭窄的凹陷区域可以练习小直径铣刀的进给参数调整，避免断刀问题。

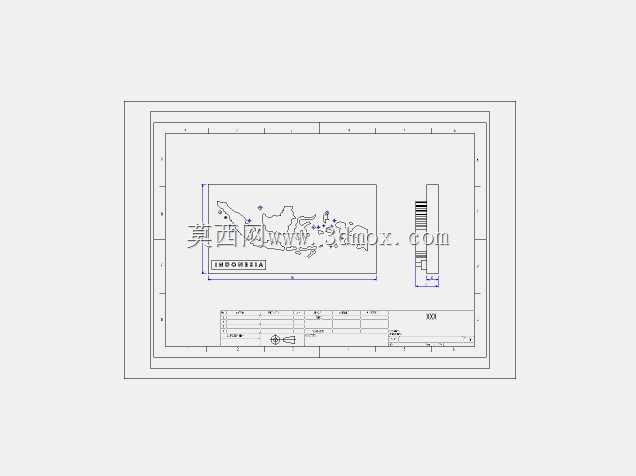

　　从安装边界来看，基底的长宽尺寸适配常规中小型数控铣床的工作台行程，不需要大行程设备即可完成全区域加工，基底厚度预留了足够的装夹余量，加工完成后可直接通过铣削底面切断装夹余量得到成品，不需要二次装夹找正。所有浮雕特征的凸起高度控制在常规立铣刀的有效切削刃长度范围内，不需要使用加长刃刀具即可完成全深度加工，降低了实训过程中的刀具成本。特征的最小凹陷宽度大于常规入门级练习用铣刀的最小直径，不需要使用直径过小的易断刀具，适配实训场景的刀具配置条件。

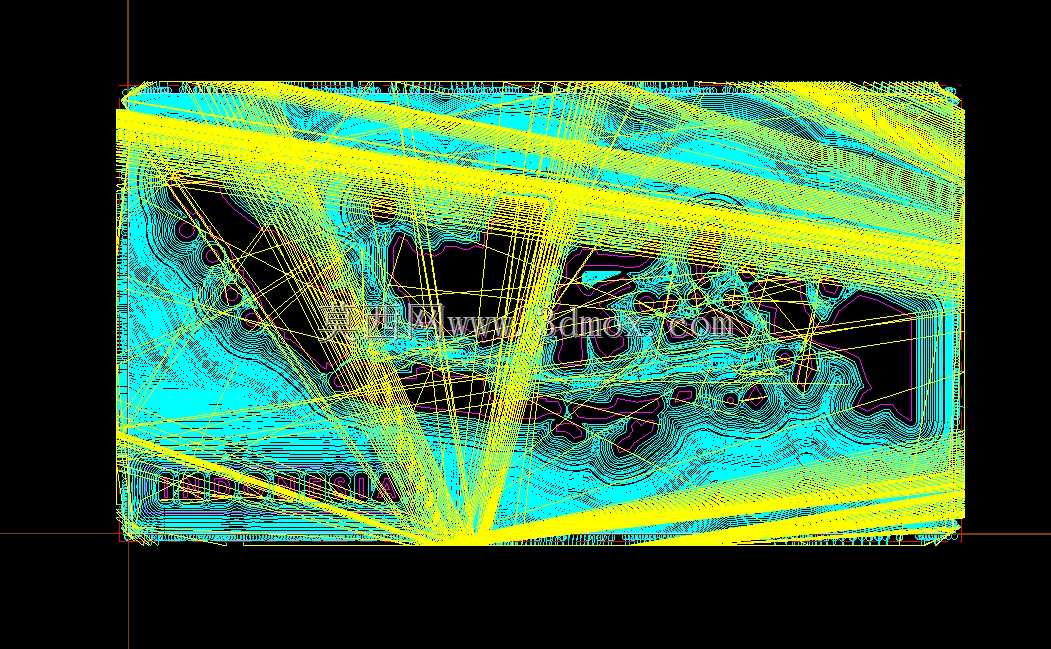

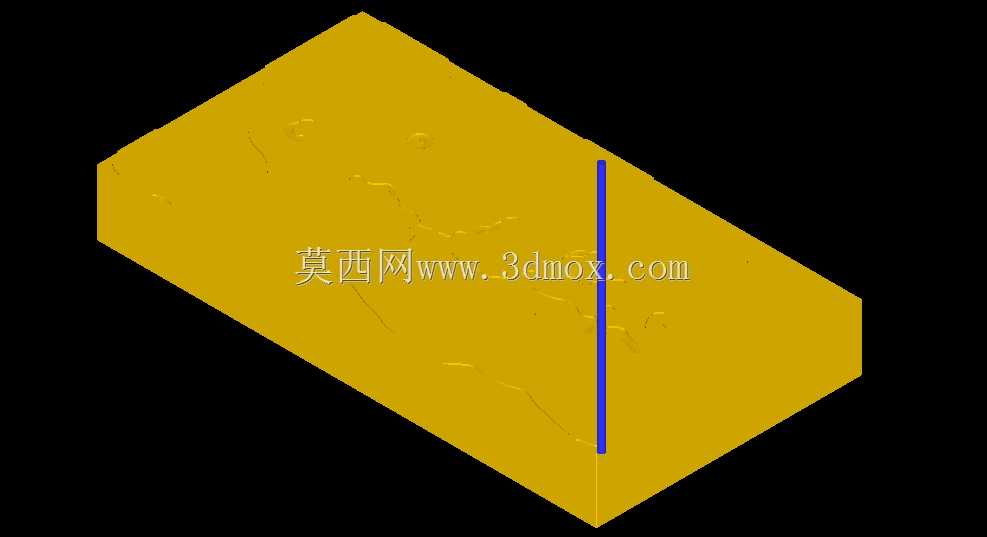

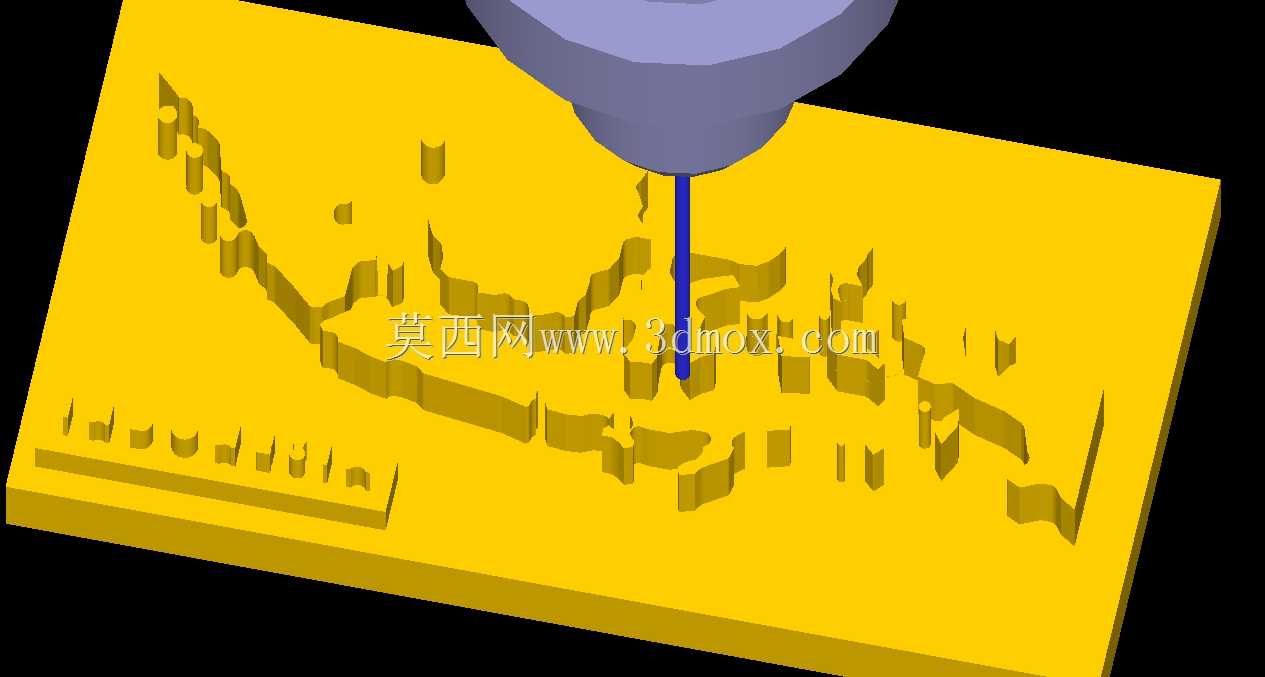

　　在实际实训应用中，这套工件可以覆盖从CAM编程到实际加工的全流程练习：编程阶段可以练习根据不同特征区域选择对应的加工策略，平坦区域采用平行铣削提升加工效率，轮廓区域采用等高铣削保证侧壁垂直度，曲面区域采用环绕等距铣削保证表面光洁度；操作阶段可以练习对刀、工件坐标系设定、进给倍率调整、切削液开关等基础操作，还可以通过加工完成后的表面质量反推编程参数的问题，比如步距过大产生的刀纹、进给过快导致的刀具让刀、下刀角度不合理产生的扎刀痕迹等。

　　不同于规则几何形状的练习件，这类地形浮雕的加工效果可以非常直观地呈现，加工完成的成品也具备一定的展示性，能够帮助初学者快速建立加工成就感，降低入门阶段的枯燥感。设计时特意将所有特征的过渡圆角做了统一处理，没有尖锐的内角，避免加工过程中刀具在锐角位置产生过载崩损，同时也减少了后续去毛刺的工作量，适配实训场景下批量教学的效率需求。基底的底面设计为完全平面，加工完成后可以直接放置在平面上展示，不需要额外的支撑结构，也可以作为后续多面加工练习的基础载体，在已有的浮雕基础上练习背面钻孔、轮廓倒角等后续工序。
