反向工程实测尺寸小型驱动电动机结构

　　做小型自动化设备集成的时候，经常会碰到原厂电机没有配套三维数模的情况，尤其是进口拆机或者小众品牌的动力部件，选型阶段没法直接做装配干涉检查，后期改安装位、配接传动件的时候反复打样试装的成本很高，这个电机结构就是基于实物反向测绘完成的，完全贴合实际装机的尺寸边界，能直接导入装配体做布局验证。

　　从实际应用场景来看，这类带侧装固定耳的小型电机，大多用在小型输送线的驱动端、桌面级自动化设备的动力输出、小型风机泵类的动力源，还有部分民用机电产品的动力单元上，和常规法兰安装的电机不同，侧装耳的结构不需要额外做安装支架，直接靠两个安装孔就能固定在设备侧板或者安装基座上，对安装空间的纵深要求更低，很适合布局紧凑的小型设备。

　　测绘的时候最先确定的是输出轴端的配合尺寸，输出轴上的两个定位凸块是用来和传动件做周向固定的，替代了传统的键连接，装配的时候不需要额外加工键槽，配套的带卡槽的同步轮、联轴器直接卡入就能传递扭矩，这种结构在小扭矩输出的场景下装配效率更高，也避免了键连接带来的间隙误差。输出轴的伸出长度、轴径公差都是按实物实测取值，和端盖的配合面做了贴合处理，导入装配体的时候可以直接检查和传动件的轴向配合间隙，不用再反复核对二维图纸的尺寸链。

　　机身部分的阶梯圆柱结构是测绘的重点，不同直径的圆柱段对应电机内部定子、端盖的装配位置，外部的阶梯结构也刚好是和设备安装护罩、密封件配合的基准面，做设备布局的时候，可以直接以这个圆柱面做同轴配合，快速定位电机的安装位置。尾部的两个凸起是接线盒的出线防护结构，测绘的时候特意保留了这个结构的实际尺寸，避免后期布线的时候和设备其他部件产生干涉，很多通用电机模型会省略接线端的细节，实际做布线布局的时候经常会碰到出线空间不够的问题，这个结构完全还原了实物的外形边界，能直接用来走线路径的规划。

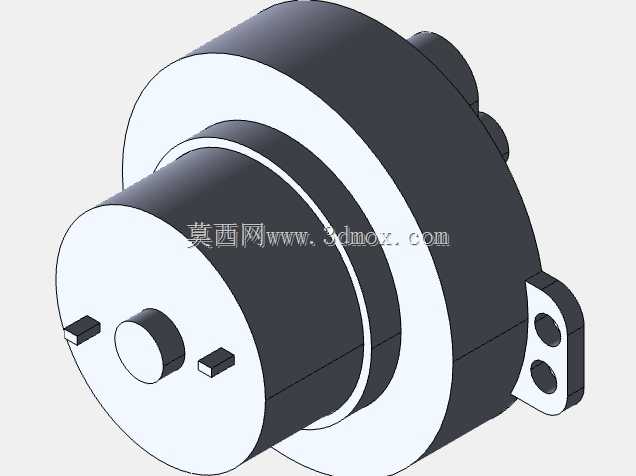

　　侧方的安装固定耳是这个电机和其他常规电机差异最大的部分，两个安装孔的中心距、安装面到电机轴心的高度差都是实测的关键尺寸，安装耳和机身连接的圆角过渡也按实物做了还原，做有限元受力分析的时候，这个过渡区域的应力集中情况能更贴近实际工况，不会因为简化了圆角导致仿真结果偏差。安装耳的平面度在测绘的时候也做了标注参考，实际装配的时候这个面是和设备安装面完全贴合的，建模的时候保证了这个面和电机轴心的平行度公差，装配约束的时候直接贴合安装面就能保证电机输出轴和传动部件的同轴度。

　　设计思路上完全遵循实物的装配逻辑，所有的配合面都保留了实际的装配间隙参考，端盖和机身的配合止口、输出轴和端盖的轴承位都做了结构还原，不是单纯的外观曲面模型，做结构设计的时候可以直接拆分参考内部的装配关系，比如要改做加长轴版本、或者更换安装方式的时候，可以直接在这个模型的基础上修改，不用从零开始建模。外形尺寸上完全还原了实物的最大外轮廓边界，包括接线端的凸起、安装耳的外伸尺寸，做设备整体布局的时候，可以直接生成包围盒检查安装空间是否足够，不会出现数模尺寸偏小导致实际装机干涉的问题。

　　很多工程师做设备选型的时候，最头疼的就是拿到的电机数模是简化版，要么省略了安装耳，要么接线端尺寸不对，等到实际采购回来装机才发现和护罩、布线槽干涉，只能临时改结构，耽误项目进度。这个反向测绘的模型完全规避了这些问题，所有外部结构的尺寸都和实物一致，不管是做前期的方案布局、装配干涉检查，还是后期的安装工装设计、传动部件配做，都能直接使用，不需要再反复核对实物调整尺寸。对于做小型机电设备开发、非标自动化设计的工程师来说，这种基于实物测绘的准确数模，能大幅减少前期设计的核对工作量，也能避免因为数模不准导致的加工装配返工。
