直流行星减速齿轮电动机结构设计

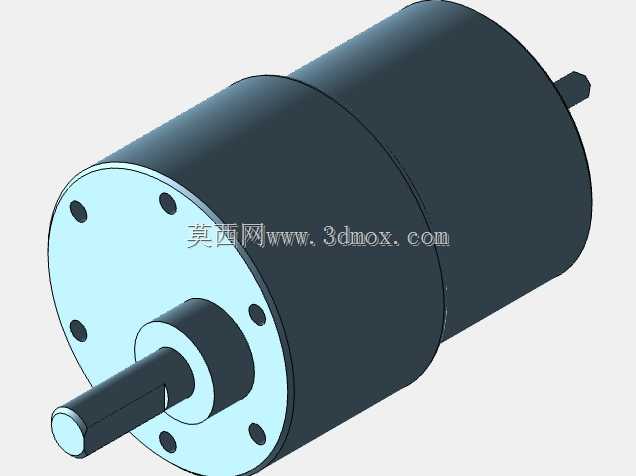

这款齿轮减速电机的三维结构，核心面向小型自动化装备的低速大扭矩驱动需求，常见于桌面级协作机械臂关节、小型输送线驱动单元、智能仓储分拣模组、教学类机器人实训平台这类对安装空间、输出扭矩、运行转速有明确匹配要求的场景。从结构布局来看，整机采用同轴式直齿行星减速集成设计，驱动端的直流电机本体与前端减速箱做一体化封装，输出轴从减速箱端盖中心伸出，端盖圆周均布的安装孔位可直接适配设备安装面板的螺孔布局，无需额外设计转接法兰，能有效缩减设备端的安装空间占用。

设计层面首先考虑的是传动链路的同轴度控制，电机转子输出轴与减速箱各级齿轮、最终输出轴保持同一轴线，避免偏载带来的齿轮磨损、轴承受力不均问题，端盖的安装孔与输出轴的位置度公差在建模时做了严格约束，保证实际装配后输出轴的径向跳动控制在小型驱动部件的允许范围内。前端输出轴采用单出轴平键连接结构，轴端的轴肩可对配套的传动轮、联轴器做轴向定位，避免负载运转时出现轴向窜动，输出轴的伸出长度做了适配性设计，既可以直接安装同步轮、齿轮做动力输出，也可以搭配联轴器连接负载轴，适配不同的传动连接需求。

从安装边界来看，整机为圆柱形封装结构，最大外径对应减速箱与电机本体的衔接位置，安装时仅需在设备面板上开出对应直径的过孔，通过端盖的6个均布安装孔做端面固定，不需要额外预留侧面的锁紧操作空间，非常适合安装在设备内部的紧凑腔体内。整机的重量分布沿轴线均匀，运转时的动平衡表现更稳定，不会因为偏心带来额外的振动，适合对运行平稳性有要求的精密小型设备。

功能特性上，这类集成减速结构的电机，相比直接输出的普通直流电机，能通过齿轮组的减速比放大输出扭矩，在同等功率下可以驱动更大的负载，同时把电机的高转速降到设备实际需要的低转速区间，避免额外加装减速机构带来的传动误差、空间占用问题。建模过程中对齿轮的啮合间隙、轴承的安装位、电机本体与减速箱的配合止口都做了细节还原，能直接用于设备的整体装配干涉检查，也可以作为选型时的安装尺寸校核依据，帮助结构工程师在设计阶段就确认驱动部件与周边结构件的位置关系，避免实际加工装配时出现空间干涉、安装孔位不匹配的问题。

在实际设备选型应用中，这类齿轮电机常被用于需要低速平稳运转的工位，比如小型回转工作台的驱动、物料推送机构的动力源、智能小车的驱动单元，其一体化的结构不需要工程师单独设计电机与减速箱的连接结构，能大幅缩短设备的设计周期。建模时还原的端盖密封槽、轴伸处的密封位结构，也能对应实际产品的防护等级设计，方便工程师评估其在有少量粉尘、溅液场景下的适用性，不需要额外查找二维图纸就能确认安装配合的关键尺寸，提升整体设计效率。
