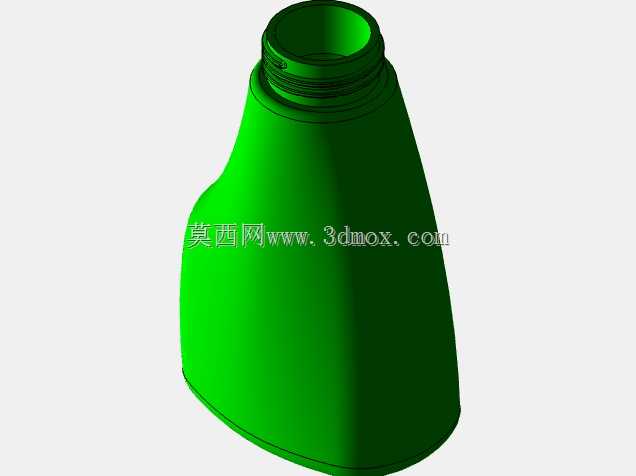

带螺纹接口绿色锥状容器壳体结构

　　日常做结构设计时，这类带外螺纹接口的锥状中空壳体是很常见的日用五金配套塑件，多数时候用在手持清洁设备、小型储液分装容器、日化产品包装的配套结构上，核心作用是作为储液腔体的主体外壳，既要容纳液态介质，也要通过顶部的螺纹结构实现和喷头、瓶盖、导流组件的可靠连接，避免使用过程中出现漏液、连接松脱的问题。从实际建模的思路来看，首先要确定顶部螺纹段的尺寸边界，这个部位是整个零件的装配基准，外螺纹的牙型、螺距、有效旋合长度必须和配套的内螺纹件完全匹配，建模时不能直接用装饰螺纹线糊弄，要把实际牙型的切除特征做出来，方便后续开模时核对螺纹抽芯的行程，避免出现旋合卡顿、密封失效的问题。

　　螺纹段下方做了一圈凸起的限位台阶，这个台阶的作用有两个，一是给配套的密封垫圈提供压紧面，装配时垫圈被压在台阶端面和对接件之间，能有效填充配合间隙，提升密封性能；二是作为螺纹旋合的行程限位，避免对接件过度旋入顶到壳体内壁，造成壳体开裂或者螺纹滑牙。主体部分采用上窄下宽的锥面过渡，这种造型不是单纯为了外观好看，从工程角度来说，锥面结构在注塑成型时更利于脱模，拔模斜度顺着锥面自然设置，不需要额外做复杂的脱模斜度处理，能减少模具抽芯的复杂度，降低开模成本；同时下宽上窄的结构放置时重心更低，放在台面上不容易倾倒，手持握持的时候锥面也能贴合手掌弧度，提升握持的舒适度。

　　壳体的壁厚设计要保持均匀，整体壁厚控制在1.8-2.2mm之间，螺纹段因为要承受旋合时的扭力，壁厚适当加厚到2.5mm左右，避免旋紧时螺纹部位出现应力开裂；内壁要做光滑过渡，不能有明显的台阶或者锐角，避免储液时残留介质，也能减少注塑时的应力集中点，降低零件成型后出现翘曲变形的概率。底部做了平切的端面处理，整个底部端面是平整的支撑面，边缘做了R0.5的圆角过渡，既避免放置时刮花接触面，也能减少底部边缘的应力集中，防止零件从高处跌落时底部出现崩裂。建模过程中要注意所有的外表面转角都做圆角处理，外圆角半径不小于0.3mm，内圆角半径不小于0.5mm，避免注塑时出现尖角缺料，也能提升零件的外观质感，不会有锋利的边缘划伤使用者。

　　从安装边界来看，整个零件的最大外径在底部位置，顶部螺纹段的外径是整个零件的最小装配尺寸，设计配套组件时要注意避让锥面的外轮廓，不能有结构件突出到锥面的轮廓范围内，避免装配时出现干涉；顶部螺纹的有效长度要控制在8-10mm，既能保证足够的连接强度，也不会因为螺纹过长导致旋合行程太大，影响装配效率。这类壳体如果用在清洁类设备上，还要考虑材料的耐化学腐蚀性，建模时要预留好内壁的防腐蚀涂层厚度空间，如果是用在日化包装上，要注意外表面的抛光处理要求，预留足够的表面处理余量，方便后续做丝印、贴膜等外观工艺。实际做结构校验的时候，要重点核对螺纹的同轴度，整个壳体的中心轴线和螺纹段的轴线同轴度公差要控制在0.1mm以内，不然装配后会出现对接件歪斜、密封不严的问题；还要做壁厚分析，检查整个壳体有没有壁厚突变的位置，避免注塑时出现缩痕、气泡等成型缺陷，影响零件的强度和外观。
