带安装定位孔的金属支撑固定支架结构

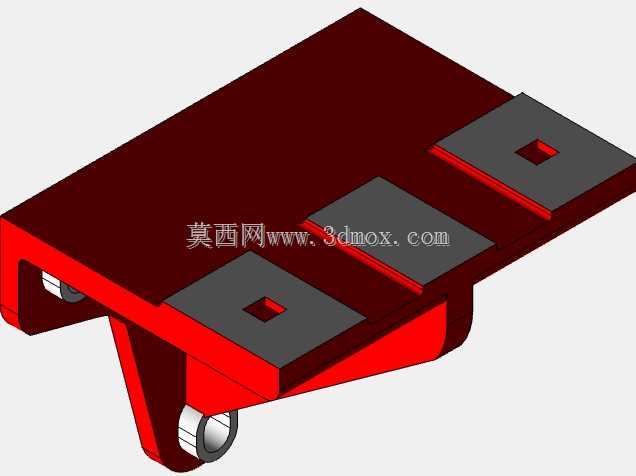

　　这类金属固定支架在工业装配场景中应用十分广泛，小到电子元器件的板载固定、小型电气模块的机架安装，大到自动化产线的辅助定位、小型动力部件的承托固定，都能见到同结构支架的身影。它的核心作用是在两个装配面之间建立刚性连接，既承担被固定件的静态承重，也能抵消设备运行过程中产生的小幅振动与侧向偏移，避免被固定件出现松脱、移位的问题。从结构设计来看，支架主体采用弯折成型的板式结构，主体承托面为平整的矩形平面，能够和被支撑件的底面完全贴合，保证接触受力均匀，不会出现局部应力集中导致的支架变形或者被支撑件漆面磨损的问题。

　　承托面延伸出的两个带孔安装耳，是整个支架的核心安装定位结构，每个安装耳上都预制了方形定位孔，区别于常规的圆形安装孔，方形孔能够在螺栓锁紧过程中提供周向防转的限位效果，不需要额外增加防松垫片或者定位销，就能避免支架在长期振动环境下出现安装角度偏移。支架的侧向支撑采用斜向加强筋结构，从承托面的底部直接延伸到安装侧的立面，形成稳定的三角受力结构，这种设计不需要额外增加板材厚度，就能大幅提升支架的整体抗弯折能力，在承受垂直方向的冲击载荷时，斜筋能够把受力快速分散到两个安装固定点，避免承托面出现下凹变形。

　　在安装边界设计上，两个安装耳的中心距经过精准匹配，能够适配市面上多数标准型材机架、电气安装板的孔位间距，不需要现场二次打孔就能直接装配，大幅降低现场施工的工作量。支架底部预留的两个轴套式安装位，是针对需要小幅转动调节的使用场景设计的，当被固定件需要调整安装角度时，可以通过穿入销轴实现铰接固定，配合侧面的锁紧螺丝就能在任意角度锁止，兼顾了固定安装和角度调节两种使用需求。从建模练习的角度来看，这个支架涵盖了钣金类零件设计的核心要点：弯折特征的止裂槽处理、安装孔的位置公差匹配、加强筋的受力路径规划、不同安装形式的结构兼容，能够帮助练习者快速掌握钣金结构从平面展开到三维成型的设计逻辑，理解不同受力场景下结构补强的设计思路。

　　实际生产中这类支架一般采用冷轧钢板冲压弯折成型，表面做喷塑或者镀锌防锈处理，能够适应车间潮湿、多粉尘的使用环境，安装时只需要将安装耳的孔位对准预装位置的螺柱，放入方形防松垫圈后锁紧螺母即可完成固定，整个装配过程不需要复杂的工装辅助，单人就能快速完成安装作业。在选型适配时，需要重点核对承托面的平面尺寸是否和被支撑件的底面尺寸匹配，避免承托面积过小导致被支撑件受力不均，同时要确认安装耳的孔位间距和现场安装面的孔位一致，如果是需要铰接使用的场景，还要核对底部轴套的内径和配套销轴的直径公差，保证转动顺畅没有旷量。
