油浸式电力配电变压器三维结构设计

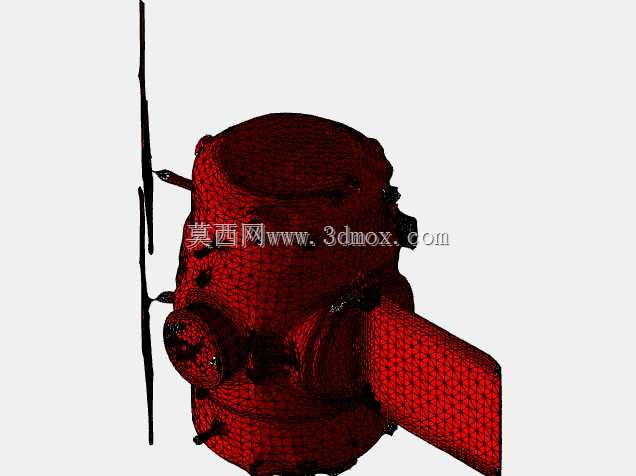

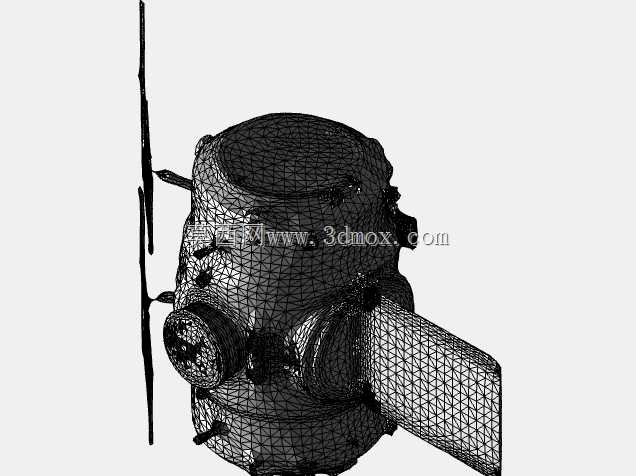

　　在城乡配电网改造、工业厂区供电、商业综合体配电等场景中，油浸式配电变压器是承担电压转换、电能分配的核心设备，其结构设计的合理性直接影响供电稳定性与设备运行寿命。本次呈现的三维结构完整还原了油浸式变压器的实体构造，从工程落地角度拆解各部件的设计逻辑与安装边界。首先看核心功能实现部分，设备的电磁转换核心由铁芯与绕组构成，铁芯采用多级阶梯式叠片结构，叠片接缝采用斜接方式以降低空载损耗，绕组根据电压等级分层绕制，低压绕组靠近铁芯侧布置以缩短绝缘距离，高压绕组置于外侧便于分接引线的引出，绕组与铁芯之间设置绝缘筒与油道，既保证绝缘强度，又为变压器油的对流散热预留通道。

　　油箱作为承载内部器身、容纳变压器油的壳体，采用波纹式结构设计，侧壁的波纹片可随变压器油的温度变化产生弹性形变，补偿油体积的热胀冷缩，省去了传统储油柜的配置，降低了设备整体高度与密封故障点，油箱顶部预留了高低压套管的安装孔位，孔位的中心距严格按照配电线路的接线安全距离设置，避免带电部分之间、带电部分与接地壳体之间的空气间隙不足引发放电故障。高低压套管采用瓷质绝缘结构，低压套管额定电流匹配常见的400V侧输出电流等级，接线端子采用板式结构便于与母线排连接，高压套管设置了分接开关操作端，可在断电状态下调整绕组匝数比，实现输出电压的微调，适配不同输入电压的波动场景。设备侧面布置的散热结构与油箱内部的油道连通，变压器油在器身受热后上升，经散热结构冷却后回流至油箱底部，形成自然对流循环，带走绕组与铁芯产生的损耗热量，无需额外配置风冷装置即可满足常规容量下的散热需求，降低了运行过程中的维护工作量。从安装边界来看，设备底部设置了标准化的安装槽钢底座，底座的开孔尺寸与配电房内常用的混凝土基础预埋件位置匹配，安装时无需额外加工过渡支架，设备整体的重心经过校核，吊装时通过油箱顶部的吊耳起吊可保证平稳，不会出现倾斜磕碰套管的情况。

　　在结构细节设计上，油箱的所有焊缝均采用满焊工艺，三维模型中还原了焊缝的位置与密封结构，注油孔、放油阀的位置设置在便于操作的高度，放油阀位于油箱底部最低处，可在检修时完全排空内部变压器油，注油孔位于顶部最高处，注油时可排出内部空气避免气隙影响绝缘性能。接线端子的接触面做了镀锡处理，降低接触电阻避免长期运行时接头发热，高低压侧的相序标识位置清晰，安装接线时可快速对应相序，减少接线错误的概率。设备的外部轮廓尺寸充分考虑了运输与现场安装的空间限制，整体宽度可满足常规配电房门的通行要求，高度适配室内配电房的层高与母线桥的安装高度，无需在现场进行拆装即可完成就位。

　　在实际工程应用中，这类变压器多用于10kV电压等级的配电系统，将高压输电线路的电压降至380/220V的民用与工业用电电压，其结构设计兼顾了运行可靠性、安装便捷性与维护简易性，三维建模过程中对各部件的装配间隙做了精准还原，比如套管与油箱盖板之间的密封垫压缩量、绕组与铁芯之间的绝缘距离、波纹片的形变预留空间等参数，都参照实际生产的工艺要求设置，可直接用于结构校核、安装模拟与教学演示场景，帮助设计人员快速理解油浸式变压器的内部构造与装配逻辑，也可作为配电系统设计时的设备选型参考，核对安装空间与接线位置的匹配度。
