通讯手柄注塑模具三维结构设计

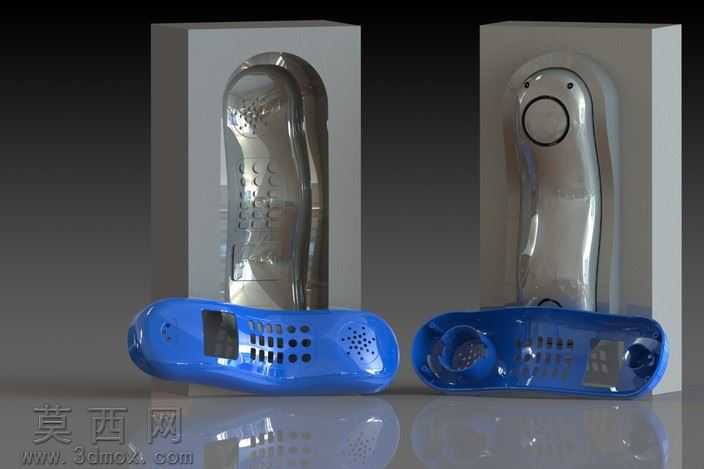

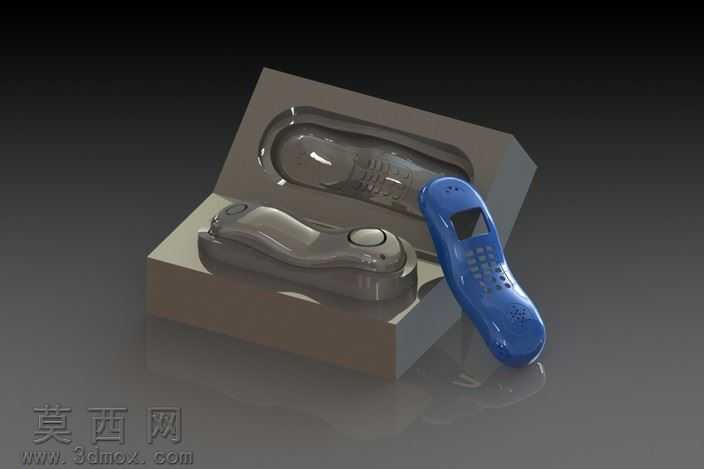

本套三维设计作品围绕通讯类手持话机外壳的注塑成型需求展开，在三维建模环节首先完成了手持话机外壳产品的精准逆向还原与结构优化，针对产品曲面流畅的握持弧度、表面按键开孔、听筒与话筒区域的镂空结构，先通过曲面建模命令构建出连续顺滑的产品外轮廓，对按键区域的矩阵式开孔、侧边的弧度过渡做了公差校验，确保产品外观面无破面、曲率连续，满足注塑成型后的外观质感要求。在模具结构设计阶段，根据产品的壳体形态采用一模两腔的型腔布局，充分平衡注塑过程中的熔料填充路径，减少填充不均导致的缺胶、飞边问题；分型面的选择沿着产品的最大轮廓线进行拆分，确保开模过程中产品不会出现粘定模的情况，同时针对产品内侧的倒扣结构设计了配套的侧向抽芯机构，保证开模时抽芯动作顺畅，不会拉伤产品内壁。材质与渲染环节，针对模具的金属模仁部分赋予了抛光钢材材质，调整金属材质的反射参数与粗糙度，还原模具钢精加工后的镜面质感；针对注塑成型后的塑料外壳部分，分别赋予了亮面镀铬材质与蓝色高光ABS塑料材质，通过调整材质的折射、反射参数，还原镀铬层的金属反光效果与ABS塑料的温润高光质感，同时在场景中搭建了柔和的三点布光系统，添加地面反射效果，清晰呈现模具开合状态下的结构关系与成品外壳的外观细节。设计过程中重点考量了注塑工艺的可行性，对浇口位置选择在产品非外观面的侧边区域，避免浇口痕迹影响产品外观，同时对模具的冷却水路布局做了初步规划，确保模温均匀，减少产品成型后的翘曲变形问题，整套结构完整覆盖注塑模具从产品定位、型腔拆分、抽芯机构设计到成型验证的全流程逻辑，可作为注塑模具入门学习的参考案例，帮助理解注塑模具的工作原理与结构设计要点。
