直线导轨配套限位挡块结构设计

　　在各类直线传动的工业设备里，导轨挡块是极易被忽略但直接关系设备运行安全的小部件，很多刚入行的结构工程师做线性传动方案时，往往把精力都放在导轨选型、滑块负载计算、驱动电机匹配上，最后随便画个方块当硬限位，实际装机调试时才发现要么挡块安装位置干涉滑块油路，要么硬接触时冲击力直接传导到导轨安装基面，长期运行导致导轨基准面移位，直接影响整台设备的运动精度。

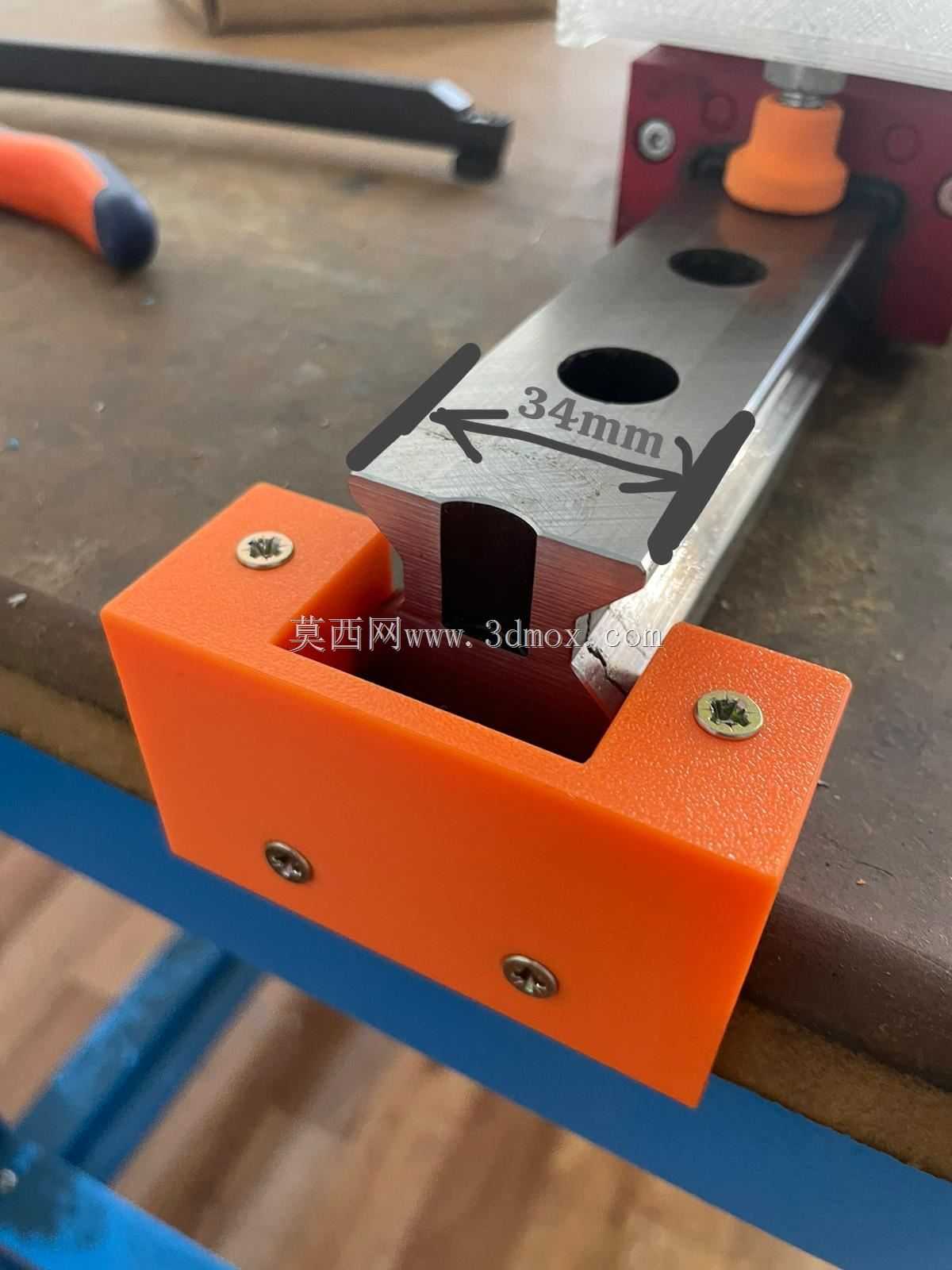

　　这次做的直线导轨挡块，是针对34毫米规格线性导轨塞配套的限位结构，设计之初先梳理了实际工况里的常见问题：普通的平板式挡块直接锁在导轨安装基面的端面上，滑块高速运行到行程末端硬碰撞时，冲击力没有缓冲路径，全部靠安装螺丝承受剪切力，时间久了螺丝容易松动甚至断裂，滑块直接冲出导轨的事故在非标设备调试现场并不少见；还有部分挡块设计时没有考虑滑块端面的防尘圈、油嘴位置，安装后直接刮蹭滑块端面的密封件，运行没多久就出现密封破损、润滑脂泄漏的问题，反而缩短导轨滑块的使用寿命。

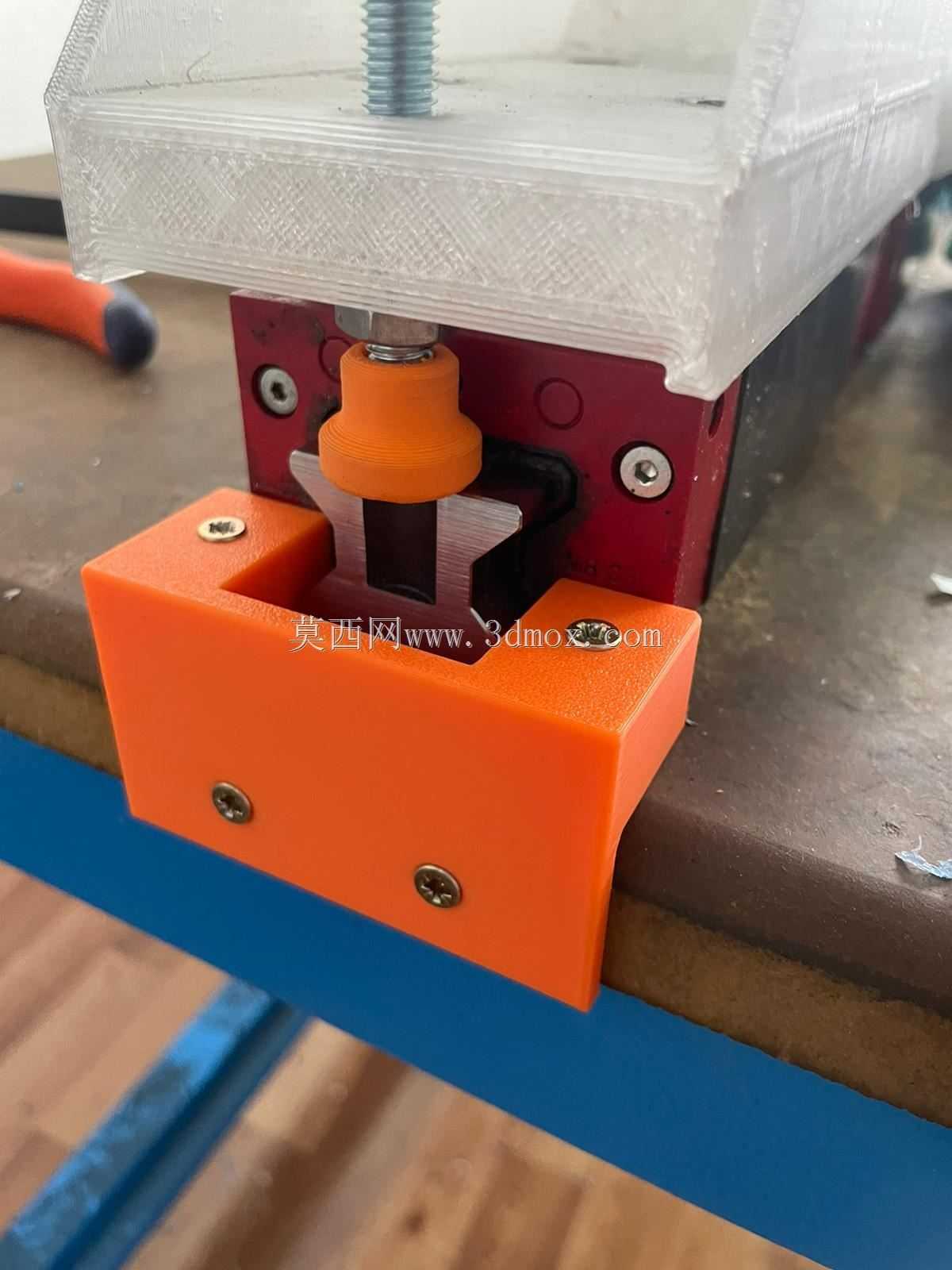

　　设计时首先确定安装边界，挡块的安装孔位完全匹配对应规格线性导轨的端侧安装基准，不需要在设备安装板上额外加工避让位，直接利用导轨端部的预留安装螺孔就能固定，不会破坏导轨安装基面的整体平面度。挡块和滑块接触的工作面没有做整面接触设计，而是对应滑块端面的金属受力区域做了凸起的接触台，刻意避开了滑块端面突出的油嘴、防尘密封唇位置，即使滑块满行程撞到挡块，接触力全部作用在滑块的金属本体上，不会碰损密封件和润滑部件。

　　考虑到实际设备的行程限位需求，挡块的接触面上预留了缓冲垫安装槽，用户可以根据设备的运行速度、滑块负载大小，选配聚氨酯或者橡胶材质的缓冲垫，不用额外修改挡块结构就能实现硬限位加缓冲的组合，降低碰撞时的冲击力。挡块的整体厚度做了严格控制，不会因为加装挡块过多占用导轨的有效行程，对于行程空间紧张的小型自动化设备来说，这一点尤为重要——很多小型模组的有效行程本身就只有几十毫米，如果挡块厚度多占5毫米，就可能导致设备取放料位置达不到设计要求。

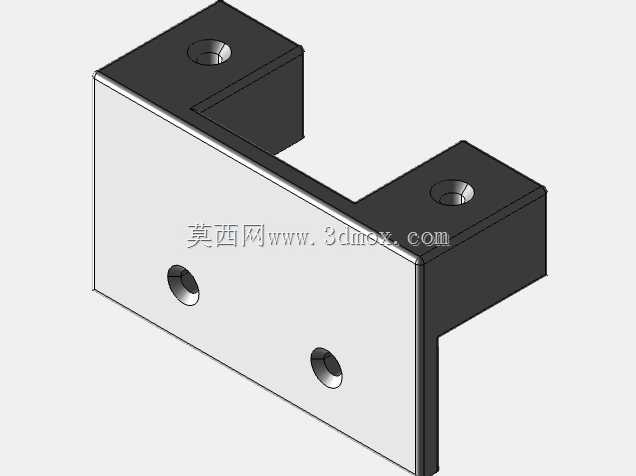

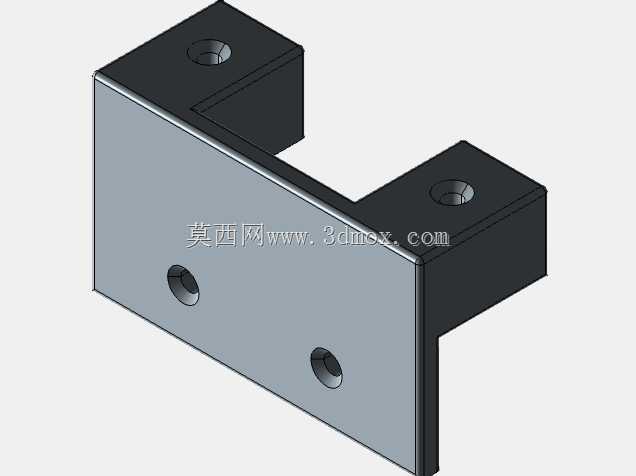

　　从结构强度上看，挡块的本体采用整体式结构，没有焊接或者拼接的部位，安装孔位做了沉头设计，锁紧螺丝之后螺丝头完全沉入挡块内部，不会突出表面干涉其他部件的运动。在安装孔的位置还做了局部加厚处理，承受碰撞冲击力的时候，应力不会集中在安装孔边缘，避免长期受冲击出现孔位开裂的问题。

　　实际应用场景里，这类挡块不仅可以用在普通的直线导轨模组上，在点胶设备、小型移栽机构、检测设备的线性运动轴上都能通用，不需要针对每台设备单独设计限位结构，能大幅减少非标设计的重复工作量。很多做标准模组的厂家，会在导轨两端标配这类挡块作为最后一道机械安全防护，和电气限位开关、软限位形成三重保护，即使电气限位出现信号故障、程序跑飞的情况，机械挡块也能牢牢挡住滑块，避免滑块冲出导轨造成设备损坏或者人员受伤。

　　设计过程中还特意考虑了安装的便利性，挡块的两个侧面做了小的倒角，安装时不需要精确对齐孔位，稍微调整就能把螺丝穿入安装孔，对于现场装配的工人来说，能节省不少对位的时间，尤其是在设备内部空间狭窄、视线不好的安装位置，这种小的倒角设计能大幅降低装配难度。另外挡块的表面没有做多余的装饰性结构，所有的棱边都做了去毛刺处理，装配时不会划伤操作人员的手，也不会刮蹭到设备内部的气管、线缆等柔性部件。

　　从受力角度分析，当滑块以额定速度撞击挡块时，冲击力会通过接触台传递到挡块本体，再通过两个安装螺丝均匀分散到导轨的安装基面上，不会出现单点受力过大的情况，相比单螺丝固定的挡块，双孔固定的结构抗冲击能力提升了一倍以上，即使是高速运行的长行程导轨轴，也能满足安全限位的要求。同时挡块的高度刚好匹配滑块的重心位置，碰撞时冲击力的作用线和滑块的重心基本重合，不会因为碰撞产生倾覆力矩，避免滑块受到侧向力导致导轨滚道磨损不均，延长导轨副的整体使用寿命。
