二级蜗轮蜗杆传动齿轮箱结构设计

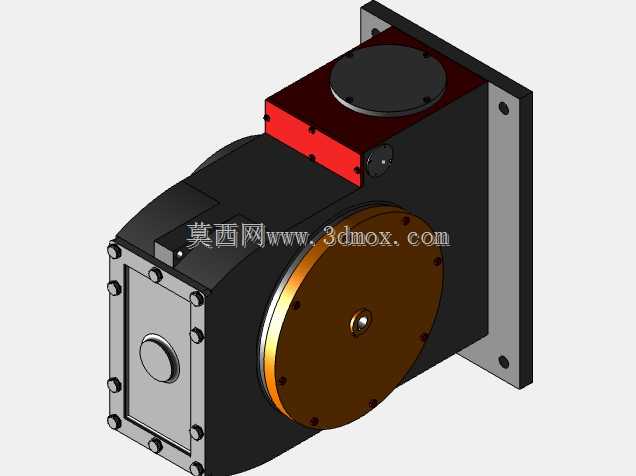

　　输入侧的端盖采用螺栓紧固的密封结构，端盖上预留的观察孔可在不拆解箱体的情况下检查输入轴的油封磨损状态，日常维护时只需拆开上端的圆形检修盖，就能完成蜗轮副的润滑脂补充或者啮合间隙调整，不需要将整个齿轮箱从设备上拆卸下来，大幅降低了产线停机维护的时间成本。设计阶段首先要考虑的是蜗轮副的受力承载边界，二级传动的布局将高速级蜗杆布置在箱体上部的红色腔体内，低速级蜗轮布置在主箱体腔室，这种分层布局可以避免高速级运转产生的磨屑直接掉落到低速级啮合面，减少蜗轮齿面的异常磨损，延长传动部件的使用寿命。在中小功率传动的工业场景里，这类二级蜗轮蜗杆结构的齿轮箱，常被用在输送线分度机构、小型工装回转驱动、食品包装设备的间歇传动单元上，核心是利用蜗轮蜗杆的大传动比特性，在单级传动无法满足减速比需求、同时安装空间受限的工况下，实现动力输入到低速大扭矩输出的转换。从结构布局来看，该齿轮箱采用立式安装法兰作为固定基准，安装面预留了四个对称布置的螺栓过孔，可直接贴合设备的安装立板完成固定，不需要额外制作转接支架，能有效缩减整套传动单元的轴向占用空间。

　　箱体的主壳体采用一体化铸造成型的结构，侧壁做了加厚的加强筋设计，在承受输出端径向载荷的时候，能避免箱体出现形变导致的齿轮啮合偏载，输出轴端的圆形端盖通过一圈周向布置的螺栓压紧，既可以固定输出轴的轴承外圈，也能通过调整端盖处的密封垫片厚度，控制圆锥滚子轴承的预紧间隙，保证输出轴在承受径向和轴向复合载荷的时候不会出现窜动。从安装边界来看，该齿轮箱的输入轴位于箱体上部侧方，输出轴从正面的棕色端盖中心伸出，轴端预留了键槽用于安装传动链轮或者联轴器，安装法兰的定位止口做了精加工处理，装配时可以快速实现与设备安装面的同轴定位，不需要反复调整输出轴的中心高。

　　在实际选型应用中，这类齿轮箱通常适配小功率的异步电机或者伺服电机，输入转速不超过1500转每分的工况下，能稳定输出大减速比的低速动力，同时蜗轮蜗杆结构自带的反向自锁特性，可以在设备断电的时候避免输出端在外力作用下出现反转，对于需要保持工位固定的回转工装来说，能省掉额外的制动机构，简化整套设备的传动链设计。箱体侧面的方形检修窗采用多螺栓紧固的密封结构，拆开后可以直接观察到低速级蜗轮的啮合状态，也能在设备长期运行后清理箱体内积存的油污和磨屑，相比全封闭不可拆解的小型齿轮箱，维护便利性有明显提升。

　　设计时对箱体内部的润滑油路也做了简化处理，采用脂润滑的方式不需要额外设置油标和放油孔，适合在安装角度多变、无法保证油位高度的设备上使用，避免因为安装倾斜导致的润滑不足问题。输出轴的轴伸处采用双唇口油封进行密封，能在多粉尘的车间环境下阻挡外界杂质进入箱体内部，同时防止润滑脂渗漏污染设备上的加工工件。整个齿轮箱的外部棱角都做了倒角处理，没有尖锐的凸起结构，安装和搬运过程中不会划伤操作人员，也避免了装配时与周边设备部件发生干涉。在三维建模过程中，所有的螺栓孔、安装止口、轴伸尺寸都按照实际加工公差进行了参数化绘制，装配时可以直接调用标准件库的螺栓、轴承、油封等通用件完成虚拟装配，检查各部件之间的干涉情况，提前发现设计阶段的尺寸匹配问题，减少后续实物加工时的返工成本。
