二级直齿圆柱齿轮减速箱结构设计

　　在常规工业传动场景里，这类二级直齿圆柱齿轮减速结构的应用覆盖范围极广，从轻载输送线的动力匹配，到小型工装设备的扭矩输出调整，再到教学实训中的传动原理演示，都能见到同结构减速装置的身影。它的核心作用是在原动机和工作执行端之间完成转速匹配与扭矩放大，当输入端接入高转速低扭矩的动力源时，通过两级齿轮的齿数差完成转速的阶梯式降低，同时按照传动比对应提升输出扭矩，让工作端获得适配作业需求的动力参数。

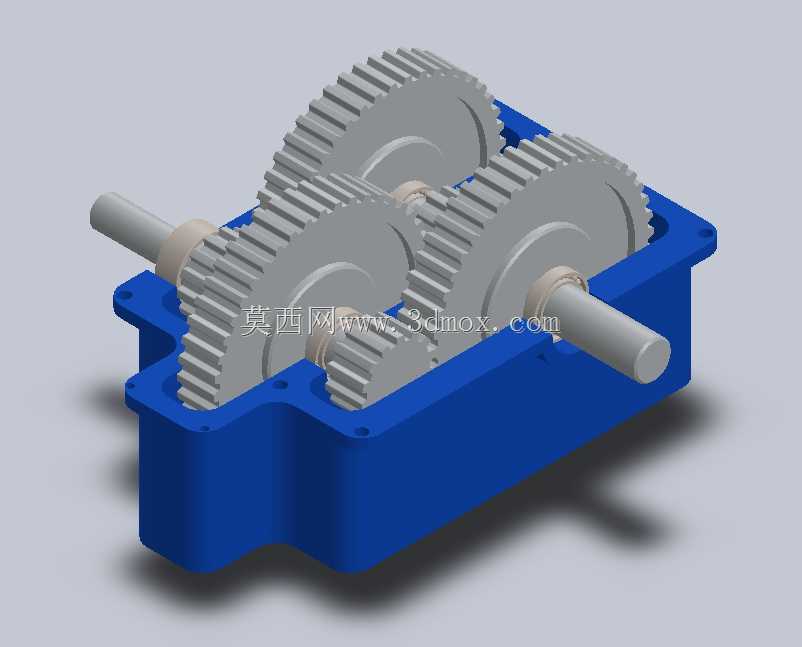

　　从结构设计逻辑来看，这款减速箱采用了剖分式蓝色铸铁箱体作为承载基体，箱体内腔预留了足够的齿轮啮合空间与润滑油储留腔，箱体上的轴承安装孔位同轴度公差控制在IT7级范围内，保证两根平行布置的传动轴运转时不会出现偏载卡滞。输入轴与输出轴分别从箱体两侧伸出，轴伸端设计有标准的轴肩定位结构，既可以通过键连接对接外部带轮、联轴器，也能直接安装执行轮件，轴与箱体接触的位置预留了密封件安装槽，可适配毡圈油封或者骨架油封，避免箱体内润滑油泄漏同时阻挡外部粉尘进入啮合腔。

　　内部传动链采用两级直齿圆柱齿轮啮合布局，高速级小齿轮与输入轴过盈配合，带动同轴的大齿轮完成第一级减速，再通过中间轴上的小齿轮与输出轴大齿轮啮合完成第二级减速，所有齿轮的齿宽、模数都按照常规轻载传动的接触强度与弯曲强度要求匹配，齿面没有做额外的修形处理，适配常规转速下的平稳传动需求，齿轮与轴的周向固定均采用普通平键连接，轴向定位靠轴套与轴承内圈配合实现，装配时不需要特殊工装即可完成整机组装。

　　安装边界方面，箱体底部设计有带安装孔的凸缘底座，四个安装孔的孔距按照通用小型减速箱的安装尺寸规范设置，可直接通过螺栓固定在设备机架的安装平面上，不需要额外制作转接板。输入轴与输出轴的中心高保持统一基准，对接外部动力端和执行端时，不需要额外调整轴系高度差就能保证同轴度要求。箱盖与箱体的连接采用沿分型面均匀布置的螺栓紧固，分型面处加工有密封槽，装配时涂覆密封胶即可防止润滑油渗漏，箱盖顶部预留了透气塞安装位，可在长时间运转时平衡箱体内外气压，避免油封处因为内部温升气压过高出现渗油问题。

　　实际选型适配时，这类结构的减速箱更适合传动比在10-30区间的轻载连续运转场景，不适合冲击载荷较大的重载作业工况，因为直齿轮啮合时没有轴向力，轴承选用普通深沟球轴承即可满足径向承载需求，维护时只需要定期更换箱体内的齿轮油，检查齿轮齿面磨损情况就能保证长期稳定运转。建模过程中所有配合面都按照实际装配公差设置了间隙与过盈参数，齿轮啮合处保留了标准齿侧间隙，不会出现建模干涉问题，可直接用于装配工艺模拟、运动仿真演示，也能作为同类型减速箱改型设计的基础结构框架，调整齿轮齿数、模数即可快速适配不同传动比、不同扭矩输出的设计需求。
