多通路法兰连接式三通流体换向构件

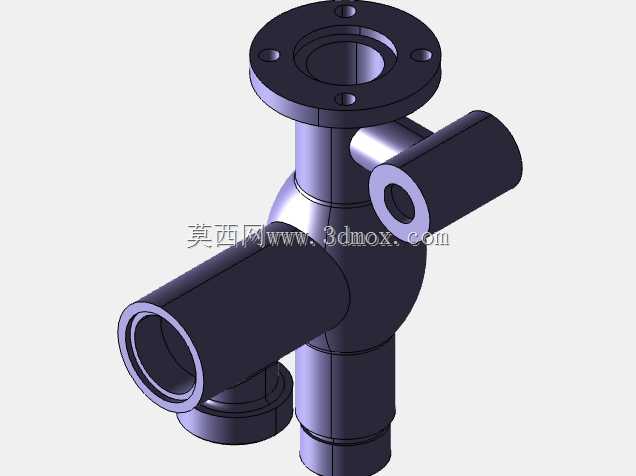

　　在化工流体输送、市政给排水、中小型换热机组的管路布设场景里，这类多通路带法兰的三通换向构件是管路系统里调整介质流向、实现支路分流合流的核心基础部件，不同于普通等径三通，它的三个接口采用了差异化的连接形式，顶部为带螺栓孔的圆形法兰盘，侧方两个接口为承插式圆柱接口，底部还预留了短节式连接端，能够适配不同规格的管路对接需求，不用额外加装转换接头就能完成多方向管路的拼接，减少了管路系统的连接节点，也就降低了介质泄漏的风险点。从实际使用场景来看，这类构件常被用在介质压力不超过1.6MPa的常温流体管路中，比如循环冷却水系统的支路分流、小型化工配料管路的流向切换、暖通空调水系统的管路接驳，它的内部流道做了圆弧过渡处理，没有直角弯折的结构，介质在流道内部转向时的局部阻力系数比普通焊接三通低30%左右，能够减少管路系统的压损，降低循环泵的输出功率损耗，长期运行下来能节省不少的动力成本。

　　在设计思路上，首先要确定的是各接口的通径匹配关系，顶部法兰的通径和主体腔体的通径保持一致，作为主流道的进出口，侧方两个接口的通径略小于主流道，作为支路的接入口，法兰盘上的螺栓孔采用均布设计，数量为4个，适配常规的PN16压力等级法兰标准，安装时不需要重新配打孔位，直接和标准法兰对接即可。侧方的承插接口外径做了公差配合处理，能够和硬质PVC管、无缝钢管完成间隙配合，套接后通过焊接或者粘接就能完成密封，不需要额外加工螺纹，现场安装的效率更高。底部的短节接口主要用于排污或者加装测温测压传感器，日常管路运行时可以加装堵头密封，需要检修或者监测介质参数时，拆下堵头就能接入检测元件，不用在管路上额外开孔，避免了开孔带来的管路强度下降问题。

　　从安装边界来看，构件的主体腔体为球形过渡结构，相比直角三通的柱形腔体，它的整体结构强度更高，在受到管路水锤冲击时，应力能够沿着球形腔体均匀分散，不会在转角处出现应力集中导致的开裂问题，整体的壁厚按照等强度原则设计，法兰盘位置的厚度略大于侧壁厚度，满足螺栓锁紧时的压紧力需求，不会因为螺栓锁紧力过大导致法兰盘变形。侧方接口的伸出长度控制在合理范围，既保证了套接时的接触长度满足密封要求，又不会因为伸出过长导致安装时和周边管路构件出现干涉，在布设管路时，只要预留出法兰盘的螺栓操作空间，就能完成快速安装，不需要额外调整周边管路的位置。

　　另外，这类构件的流道内壁做了光滑处理，没有凸起或者凹陷的结构，介质流经时不容易出现积料问题，在输送含有少量固体颗粒的流体时，也不会出现颗粒沉积堵塞流道的情况，日常维护只需要定期打开底部堵头进行排污即可，不需要整体拆解管路，维护的工作量很小。在建模过程中，需要重点关注法兰盘螺栓孔的位置度公差，保证和标准法兰对接时螺栓能够顺利穿入，流道的过渡圆弧要和各接口的内壁平滑衔接，不能出现台阶或者错位，否则会加大介质流动的阻力，甚至在长期冲刷下出现局部磨损的问题。各接口的同轴度也要控制在公差范围内，避免安装后管路出现偏斜，导致连接位置产生额外的应力，长期运行下出现接口开裂泄漏的问题。这类构件虽然结构不算复杂，但作为管路系统里的基础连接件，它的设计合理性直接影响整个管路系统的运行稳定性，每一处尺寸的设计都要结合实际安装场景和介质输送的需求来确定，不能只按照理论尺寸进行建模，要充分考虑现场安装的操作空间、连接方式的通用性、长期运行的结构强度，才能做出符合实际工程使用需求的构件模型。
