带法兰安装座的直角通径金属阀件结构

在流体管路系统的布局设计中，直角转向的通路连接一直是管路排布里的常见需求，尤其是在安装空间受限、管路需要完成90度转向同时兼顾固定支撑的场景下，这类带一体式安装法兰的直角通径构件，能大幅减少管路拼接的零件数量，降低多接头拼接带来的泄漏风险。从实际应用场景来看，这类构件常出现在小型液压站的阀组周边、气动控制回路的终端安装位、或是润滑系统的管路转向节点，区别于普通直角管接头，它自带的方形安装法兰可以直接通过螺栓固定在设备基座、阀块表面或是设备壁板上，不需要额外加装管夹来做管路固定，能让管路排布更规整，也能避免管路振动带来的接头松动问题。

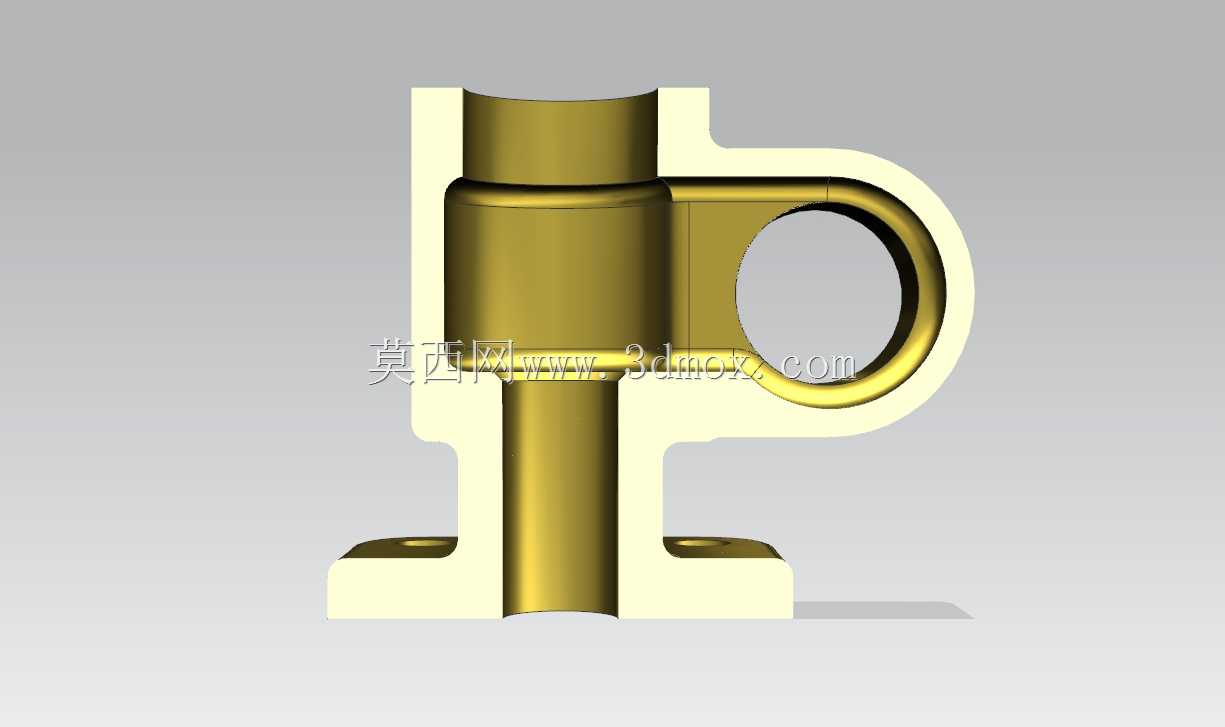

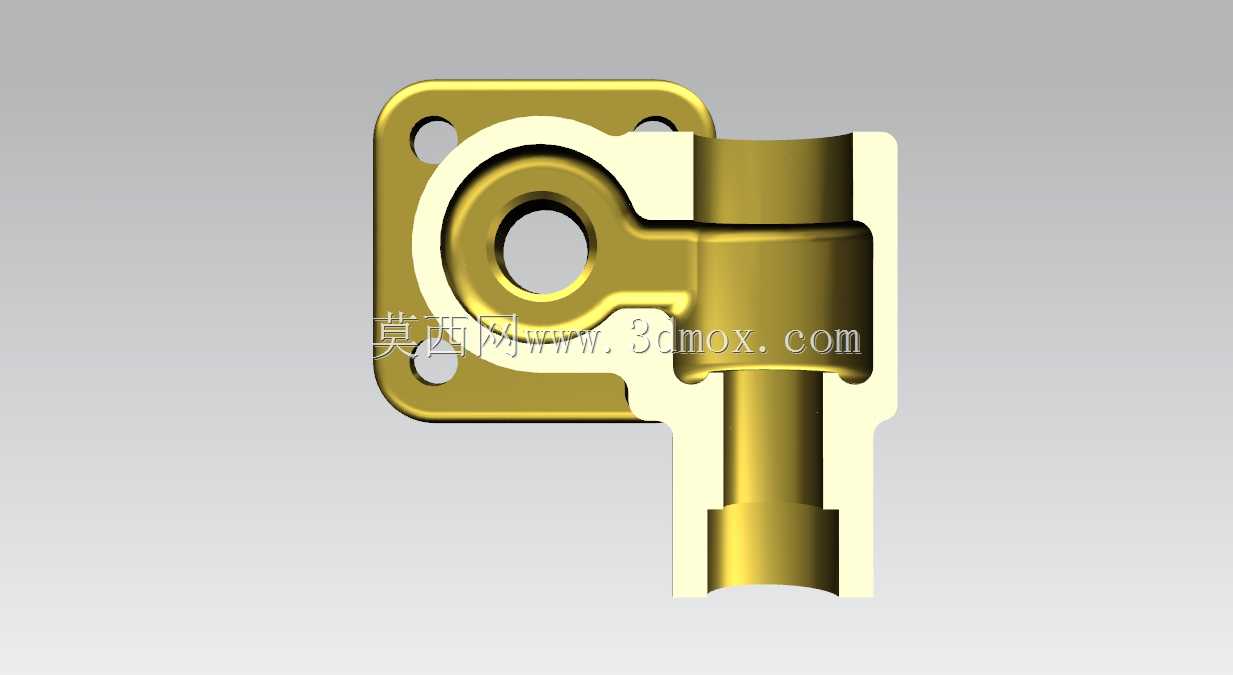

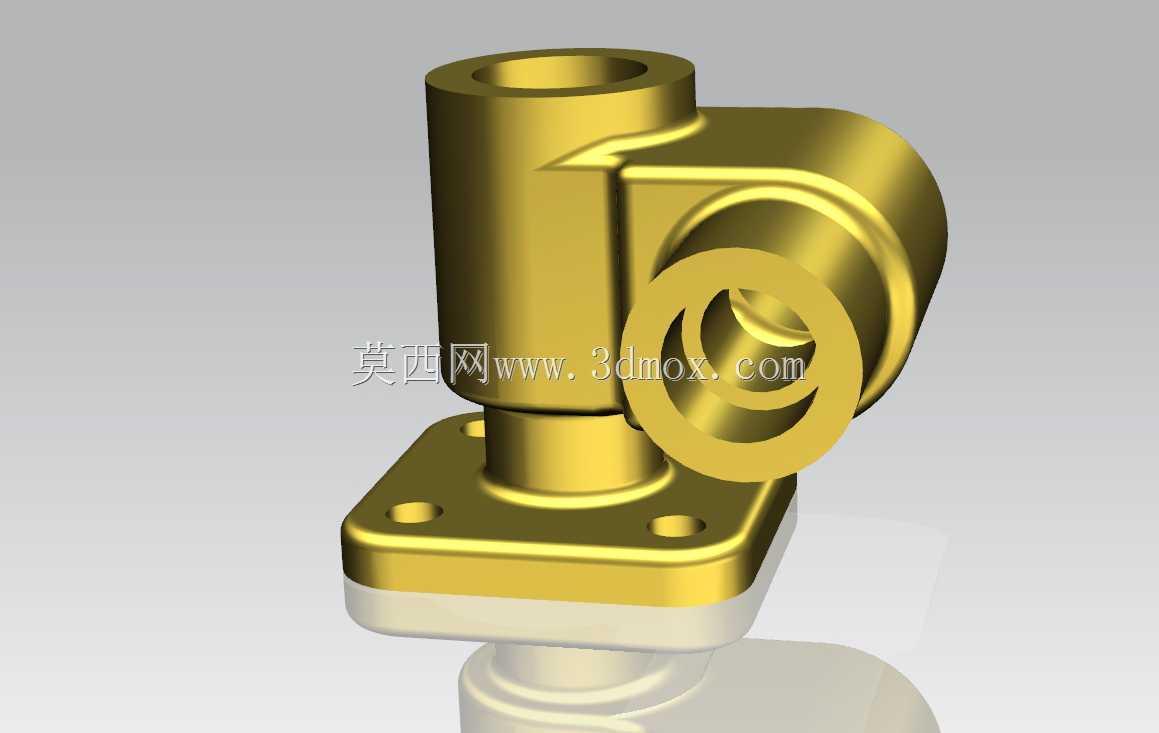

从功能特性上看，这个构件的三个通路接口分别承担不同的流体传输作用，垂直向上的接口用于对接上方竖直走向的管路，侧方水平伸出的接口对接水平方向的管路，底部带法兰基座的位置则用于对接下方的固定端通路，三个通路的交汇腔做了圆弧过渡处理，没有直角锐边，能减少流体在转向过程中的压力损失，也能避免介质中的杂质在转角处沉积堵塞。法兰基座上的两个安装孔做了沉头设计，安装时螺栓头可以完全沉入孔内，不会突出法兰表面，既保证安装后法兰面和安装基面完全贴合，也不会因为螺栓突出干涉周边其他零件的排布。侧方接口的外圈做了加厚凸缘结构，这个位置是管路对接时的主要受力位置，加厚处理可以提升接口的抗扭、抗弯折能力，避免安装管路时用力过大导致接口开裂，也能承受管路长期工作带来的振动载荷。

在设计思路上，整个构件采用一体化铸造成型后再做机加工的工艺路线，建模时先确定三个通路的中心轴线位置，保证垂直轴线和水平轴线的垂直度公差控制在0.05mm以内，避免后续对接管路时出现别劲的问题。交汇腔体的壁厚做了均匀化处理，整体壁厚保持在5mm左右，既满足1.6MPa工作压力下的强度要求，也不会因为壁厚不均导致铸造时出现缩孔、砂眼等缺陷。法兰基座和主体连接的位置做了圆角过渡，减少应力集中，在设备运行产生振动时，这个过渡位置不会因为应力突变出现断裂问题。接口的内孔尺寸按照通用管路通径标准设计，能和标准规格的管路接头直接适配，不需要做额外的转接加工。

从安装边界来看，法兰基座的方形轮廓尺寸决定了安装时需要预留的最小平面空间，两个安装孔的中心距按照标准螺栓孔距设计，安装基面只需要加工对应位置的两个螺纹孔，就能完成构件的固定，不需要做大面积的精加工平面，降低安装基面的加工成本。垂直向上的接口高度和侧方接口的伸出长度都做了紧凑化设计，在保证接口连接长度足够的前提下，尽可能压缩整体占用空间，适合在空间紧凑的设备内部安装使用。构件的外表面没有多余的凸起结构，所有棱边都做了倒角处理，安装时不会划伤操作人员，也不会和周边的线束、其他管路产生刮蹭。建模过程中对各个配合面的尺寸公差做了预留，法兰安装面的平面度、接口内孔的圆柱度都按照机加工能达到的经济精度设定，不需要过高的加工精度就能满足使用要求，能有效控制零件的加工成本。在流体通路的内壁设计上，没有做多余的沟槽或是台阶，保证流体通过时顺畅无阻滞，也方便后续对管路进行清洗、吹扫作业，不会有残留介质积存在构件内部。
