航空喷气发动机压气机叶片轮盘结构

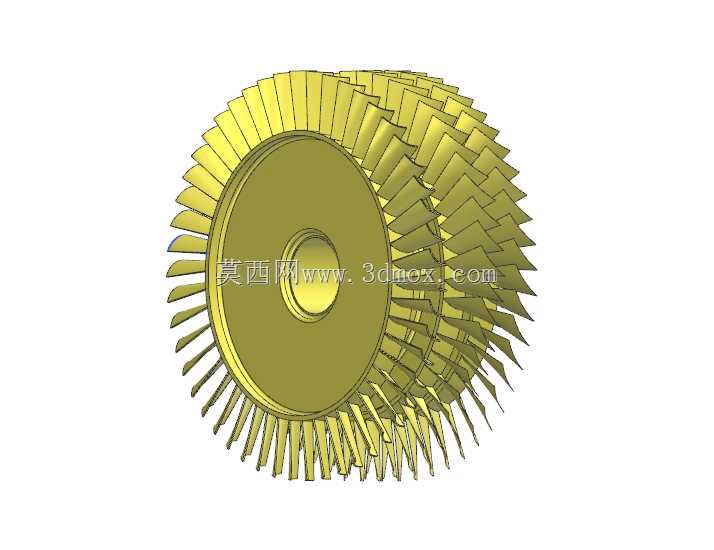

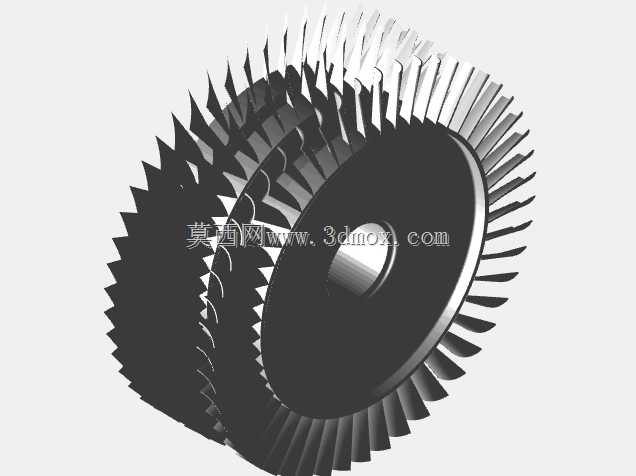

　　在航空燃气涡轮动力装置的核心流道中，压气机段承担着对来流空气逐级增压的核心功能，是决定整机热效率、推力输出区间的核心部件，本次建模的压气机叶片轮盘组件，对应轴流式压气机的级组结构，可直接用于航空发动机原理验证、动力系统结构教学、流场仿真前置几何处理等场景。从实际工况适配来看，该组件的叶片采用沿周向均匀排布的扭向设计，叶身从根部到顶缘的翼型截面持续扭转，匹配不同半径位置的气流线速度差，避免气流在叶背区域发生分离失速，每一级叶片的安装角都经过流道匹配校准，保证气流经过叶栅通道时能完成稳定的动能向压力能转换，不会出现局部紊流引发的喘振边界收窄问题。

　　轮盘部分采用带中心安装轴孔的盘式结构，中心孔的公差带按照航空轴类配合的H7/k6过渡配合设计，可直接与压气机转子轴完成装配定位，轮盘外缘的叶根安装槽采用燕尾型榫槽结构，榫槽的工作面粗糙度、接触角度都经过结构强度校核，能承受高转速下叶片产生的离心载荷，同时保证叶片在热态工作时的微量膨胀余量，避免叶根处出现应力集中引发的疲劳裂纹。从设计思路上看，建模过程中优先还原了叶身的气动外形精度，每一个截面的翼型弦长、最大厚度位置、前后缘圆角都严格对应轴流压气机的叶型参数，没有做简化倒角处理，保证后续导入仿真软件做流场计算时，几何边界和实际部件一致；轮盘的腹板部分采用等强度减薄设计，在保证轮缘、轮毂区域强度储备的前提下，尽可能降低转子整体的转动惯量，减少发动机启动、变工况过程中的转子响应迟滞。

　　安装边界方面，整个转子组件的轴向定位靠中心孔前端的轴肩端面实现，端面的平面度公差控制在0.02mm以内，保证高速旋转时的端面跳动量在允许范围内，不会引发转子动平衡超标；周向定位靠轴孔内的键槽结构传递扭矩，键槽的位置度偏差控制在0.03mm以内，避免扭矩传递过程中出现偏载。实际应用中，这类压气机叶片组件除了航空主推进动力场景，也可适配小型燃气轮机、车载辅助动力单元的压气机级组设计参考，建模时保留了叶片之间的流道间隙，间隙值按照压气机级的常规密封间隙设置，既不会因为间隙过大引发漏气损失，也不会因为间隙过小导致热态下叶片与机匣发生碰磨。

　　叶片的叶顶部分做了微量的减薄处理，对应机匣内壁的耐磨涂层区域，即使出现轻微碰磨也不会损伤叶身主体结构；轮盘的后端面上设计有均匀分布的平衡螺栓孔，可在动平衡测试时添加平衡配重，将整个转子的剩余不平衡量控制在G2.5级精度要求内，满足高转速旋转部件的振动控制标准。从结构功能来看，每一片叶片的叶身型线都兼顾了亚音速来流的增压效率，在设计转速下，气流经过该级叶栅后能达到预设的压比，同时总压损失控制在合理区间，不会因为型线偏差导致整级效率下降；轮盘的材料分布按照离心载荷的应力梯度设计，高应力的轮毂区域厚度更大，低应力的腹板区域适当减薄，整体重量比等厚度轮盘降低近三成，同时应力储备仍能满足1.2倍额定转速下的强度要求。建模过程中对叶根与榫槽的配合面做了接触对的几何预处理，后续做有限元强度分析时可直接定义接触属性，不需要再对配合面做几何修复；叶片表面的曲率连续过渡，没有出现建模过程中常见的碎面、尖角问题，可直接用于后续的网格划分、数控加工编程等环节。
