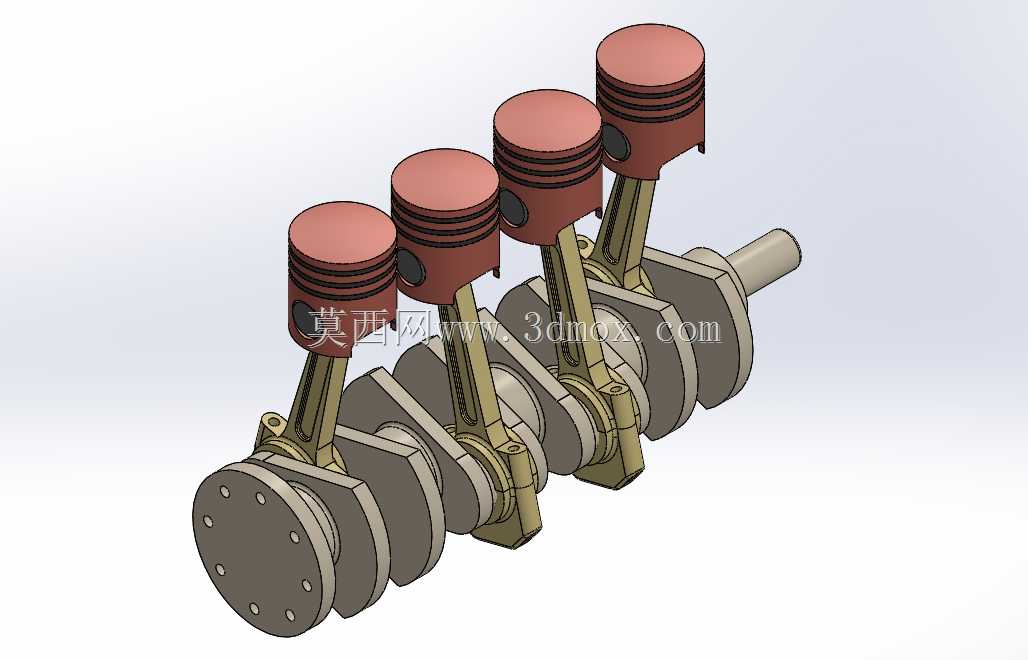

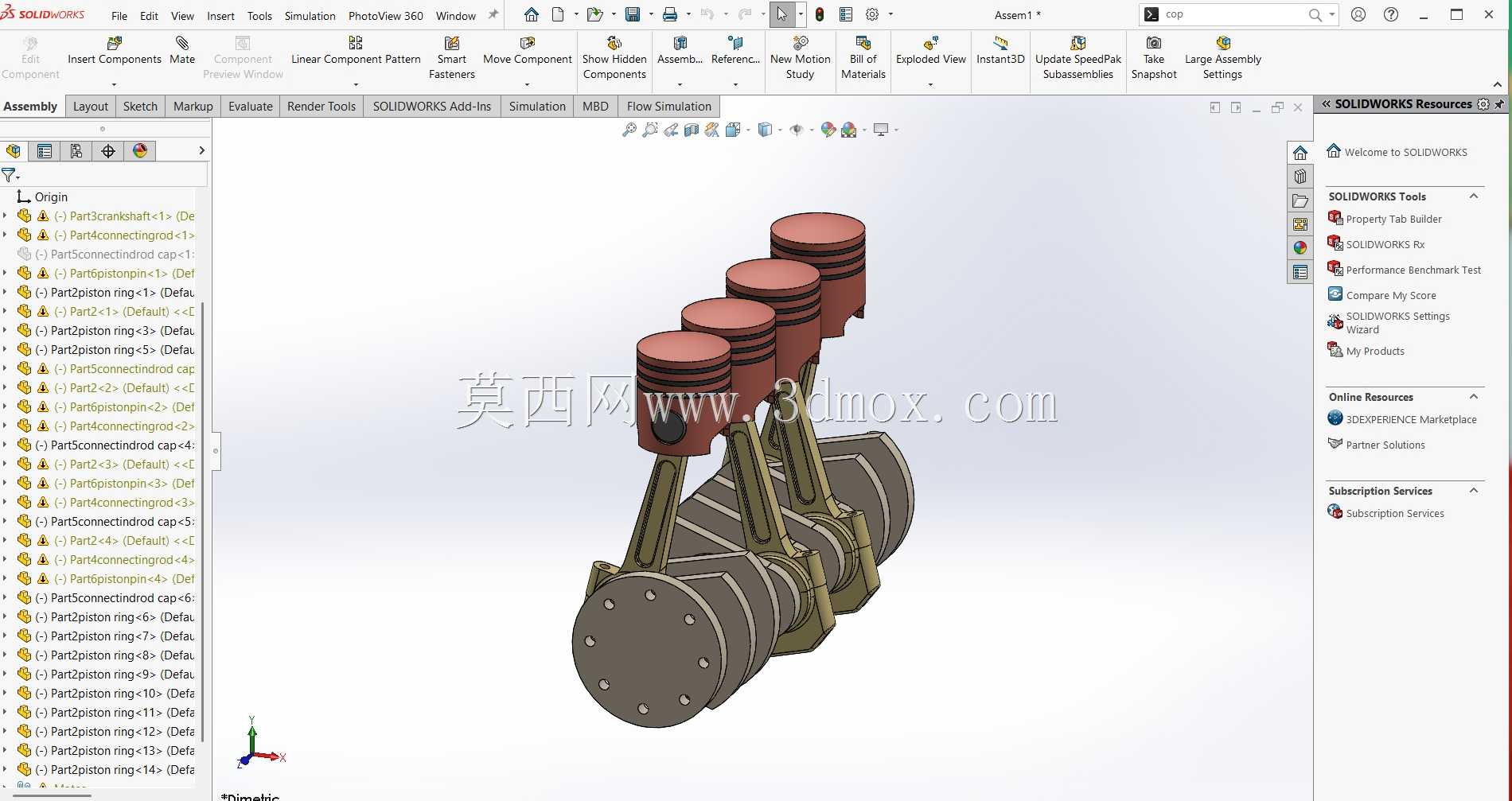

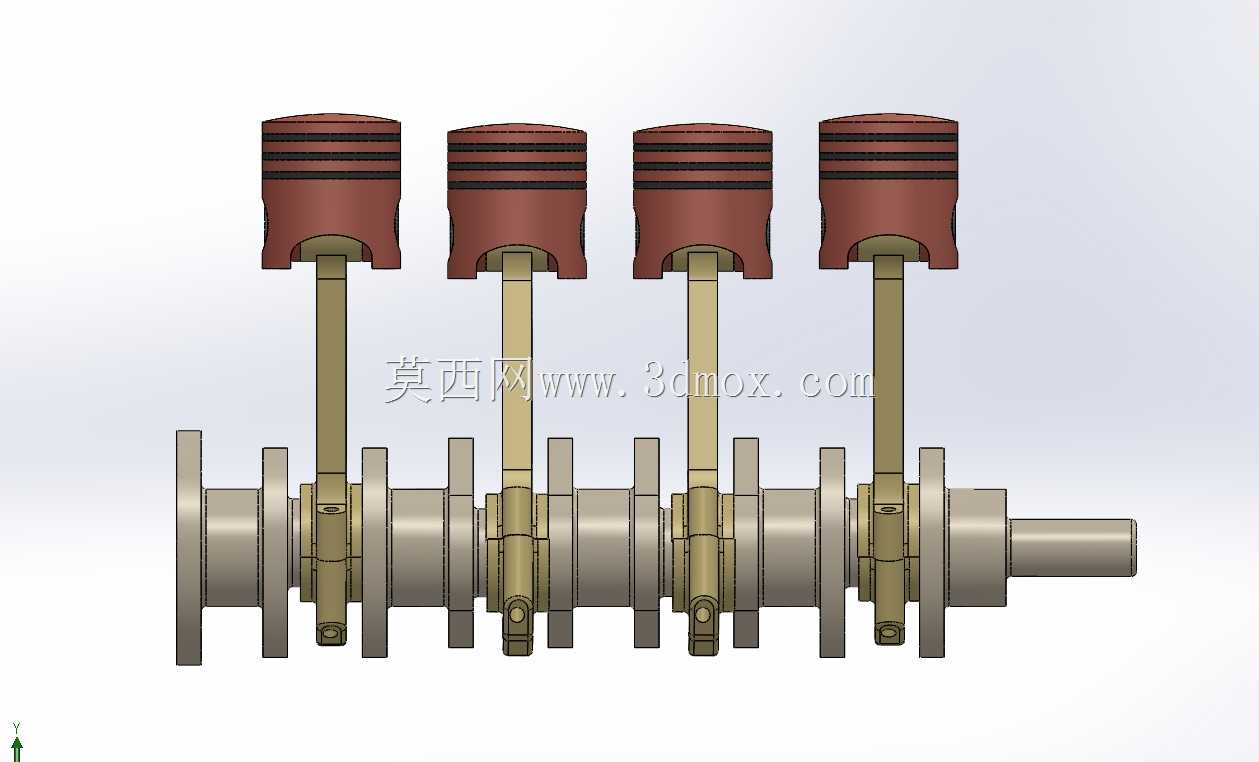

直列四缸内燃机曲柄连杆机构三维结构

项目分类:发动机 发布时间:2025-02-20 ID:944729
  • 直列四缸内燃机曲柄连杆机构三维结构
  • 直列四缸内燃机曲柄连杆机构三维结构
  • 直列四缸内燃机曲柄连杆机构三维结构

  这套直列四缸动力核心的曲柄连杆组件,是往复式内燃动力装置里承担能量转换的核心执行单元,广泛适配乘用车辆、小型工程机械、固定式动力机组等需要持续输出旋转扭矩的应用场景,其核心作用是把燃烧室里燃气爆发产生的活塞直线往复推力,通过连杆的摆转传递转化为曲轴的连续旋转扭矩,最终向外输出可用的旋转动力,驱动配套负载完成做功。从结构设计逻辑来看,整套组件采用直列四缸等间距排布的布局,四个活塞沿曲轴轴向依次错开180度曲轴转角布置,这种排布方式能够让四个气缸的做功行程依次错开,保证曲轴每旋转两周就有一次做功行程衔接,大幅降低动力输出的扭矩波动,让整机运转平顺性满足民用动力设备的基础要求。

  活塞部分采用了典型的内燃机活塞结构设计,头部设置了多道环槽结构,分别用于安装气环与油环,气环负责密封燃烧室的高压燃气,避免燃气下窜到曲轴箱造成功率损失,油环则负责刮除气缸壁上多余的润滑油,避免机油窜入燃烧室参与燃烧造成积碳与机油损耗;活塞销座位置采用了偏移设计,能够在活塞换向时减小活塞对气缸壁的侧向敲击力,降低整机运转的机械噪声。连杆部分采用了工字形截面的杆身设计,这种截面结构能够在保证杆身抗弯、抗扭强度的前提下,尽可能降低连杆自身的往复运动质量,减小曲轴旋转过程中产生的往复惯性力,降低整机的振动水平;连杆大头采用了剖分式结构,通过连杆螺栓与连杆盖紧固在曲轴的连杆轴颈上,剖分面设计为斜切口形式,能够在保证连杆大头连接强度的同时,让连杆能够顺利通过气缸孔完成装配,适配多数直列四缸机型的气缸径尺寸边界。

  曲轴部分采用了整体式锻造结构的设计思路,四个连杆轴颈与对应的主轴颈之间通过平衡块连接,平衡块的配重经过精准匹配,能够抵消活塞连杆组件往复运动产生的一阶、二阶惯性力,让曲轴在额定转速区间内运转时的动平衡精度满足设计要求;曲轴的动力输出端设置了法兰连接结构,用于连接飞轮与动力输出端的传动组件,前端则预留了正时驱动、附件驱动的安装轴颈,能够适配正时齿轮、皮带轮等附件的安装需求。从安装边界来看,整套组件的轴向尺寸、各缸中心距都严格遵循常规直列四缸内燃机的通用尺寸规范,活塞的行程、连杆长度、曲轴回转半径的参数匹配经过运动学校核,能够保证活塞运行到上止点时的余隙高度满足燃烧室设计要求,运行到下止点时活塞不会与曲轴平衡块发生运动干涉,各运动部件之间的运动间隙都预留了热膨胀余量,能够适配内燃机工作时的高温工况下的部件膨胀需求,避免出现运动卡滞的问题。

  在实际工程应用中,这套结构的建模过程需要严格遵循运动学仿真的校核要求,每个部件的配合公差都要符合内燃机设计的行业规范,比如活塞与气缸壁的配合间隙、连杆轴颈与连杆大头轴承的配合间隙、曲轴主轴颈与缸体主轴承座的同轴度要求,都需要在建模阶段就预留好对应的公差带,为后续的工程图输出、生产加工提供准确的三维数模依据。对于结构设计从业者来说,这套模型能够直观展示四缸内燃机曲柄连杆机构的运动逻辑,帮助理解往复运动到旋转运动的转换原理,也可以作为同类型动力装置结构设计的参考模板,在进行小型动力设备开发、内燃机教学演示、结构原理验证时都能提供直观的三维结构参考。
