双安装耳弧形连接叉结构件设计

　　本次建模的弧形连接叉结构件，核心应用场景集中在小型设备的铰接传动、工位器具的活动挂接、轻型工装的角度调节机构中，日常在非标自动化生产线的小型挡料机构、实验室小型试验台的角度调节支架、民用五金的活动挂扣组件里都能见到同结构类型零件的身影。这类零件的核心作用是作为两个活动部件之间的中间铰接载体，通过两端的安装孔与中间的回转基座配合，实现两个外接部件绕中间基座的定角度摆动，同时依靠弧形臂的结构设计，规避摆动过程中与周边安装部件的运动干涉，相比直臂式的连接叉，弧形臂的结构能在相同安装中心距的前提下，留出更大的摆动避让空间，适合安装空间紧凑、摆动角度范围在0-120度之间的铰接场景。

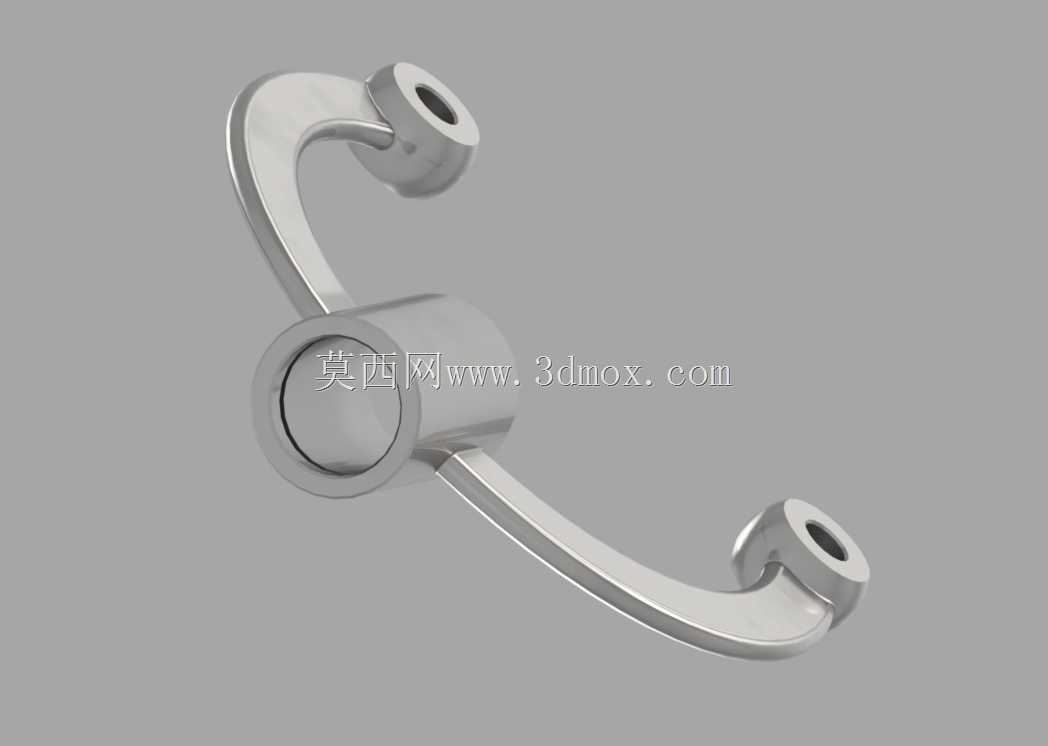

　　从功能特性来看，该零件整体采用一体化金属结构设计，中间为带通孔的圆柱回转基座，基座内孔可与配套的铰接销轴做间隙配合，表面粗糙度要求控制在Ra1.6以内，保证铰接转动时的顺滑度，减少长期转动带来的磨损量；基座两侧延伸出对称的弧形连接臂，臂身采用等截面圆弧过渡设计，截面为矩形倒圆角结构，既保证了臂身的抗弯抗扭强度，又避免了直角应力集中带来的断裂风险；两个弧形臂的末端各设置一个带通孔的圆柱安装耳，安装耳的端面与基座端面保持平行，耳孔轴线与中间基座孔的轴线平行，三个孔的中心距根据实际安装需求做等距设计，保证两端外接部件摆动时的运动轨迹一致，不会出现卡滞问题。

　　设计过程中首先确定的是中间回转基座的尺寸边界，基座外径根据铰接销轴的直径匹配，常规适配6-10mm直径的销轴时，基座外径设置为销轴直径的2.5-3倍，基座厚度与安装耳的厚度保持一致，避免安装后出现轴向窜动；弧形臂的曲率半径需要结合实际摆动角度计算，当摆动角度达到最大设计值时，弧形臂的内侧弧面与中间基座的外接部件之间需要预留至少2mm的安全间隙，防止运动过程中出现刮擦；安装耳的孔径根据外接部件的连接螺栓尺寸确定，耳孔周边做0.5mm的倒角处理，既方便螺栓装配导入，也能去除机加工后的锐边毛刺。安装边界方面，该零件装配后整体占用的空间包络为以中间基座中心为圆心、弧形臂外弧面为半径的圆柱空间，安装时需要保证中间销轴的轴向固定可靠，两端安装耳的连接螺栓需要加装防松垫圈，因为这类铰接件通常会承受反复的交变载荷，防松处理能有效避免长期使用后螺栓松动导致的连接失效。

　　建模过程中需要重点关注弧形臂与中间基座、末端安装耳的过渡位置，这些位置是应力集中的高发区域，建模时要采用G2连续的圆弧过渡，不能出现生硬的折角，否则后续做有限元强度分析时会出现应力奇异点，导致强度计算结果失真；另外三个孔的同轴度、平行度公差需要在建模时提前标注清楚，中间基座孔与两个末端耳孔的平行度公差要控制在0.05mm以内，否则装配后会出现转动卡滞、磨损加快的问题。这类零件虽然结构不算复杂，但在小型铰接机构里的应用十分广泛，很多新手建模时容易忽略弧形臂的曲率与摆动轨迹的匹配问题，往往只照着外观画外形，没有考虑实际运动时的干涉情况，导致做出来的模型装配后无法实现预期的摆动动作，建模前先梳理清楚零件的运动关系、安装边界、载荷情况，才能做出符合实际工程需求的结构模型。
