多接口接线式多尺度电连接桥结构

　　在低压电气布线、变压器次级出线分接、电控柜内部线路转接场景中，这类多尺度接线桥是解决不同线径导线同排接驳、避免线路交叉混乱的常用结构件。不同于常规单排接线端子排的统一线径适配设计，这款结构针对现场布线时常见的多线径混接需求做了针对性优化，相邻的接线位预留了不同尺度的压线空间，从细规格的信号控制线到粗规格的动力引出线都能在同一排结构上完成可靠压接，不需要额外叠加转接端子排，能有效节省柜内安装空间，减少线路转接带来的接触电阻升高风险。

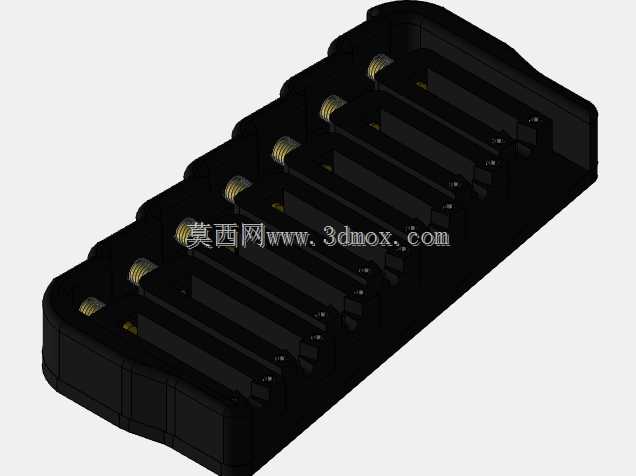

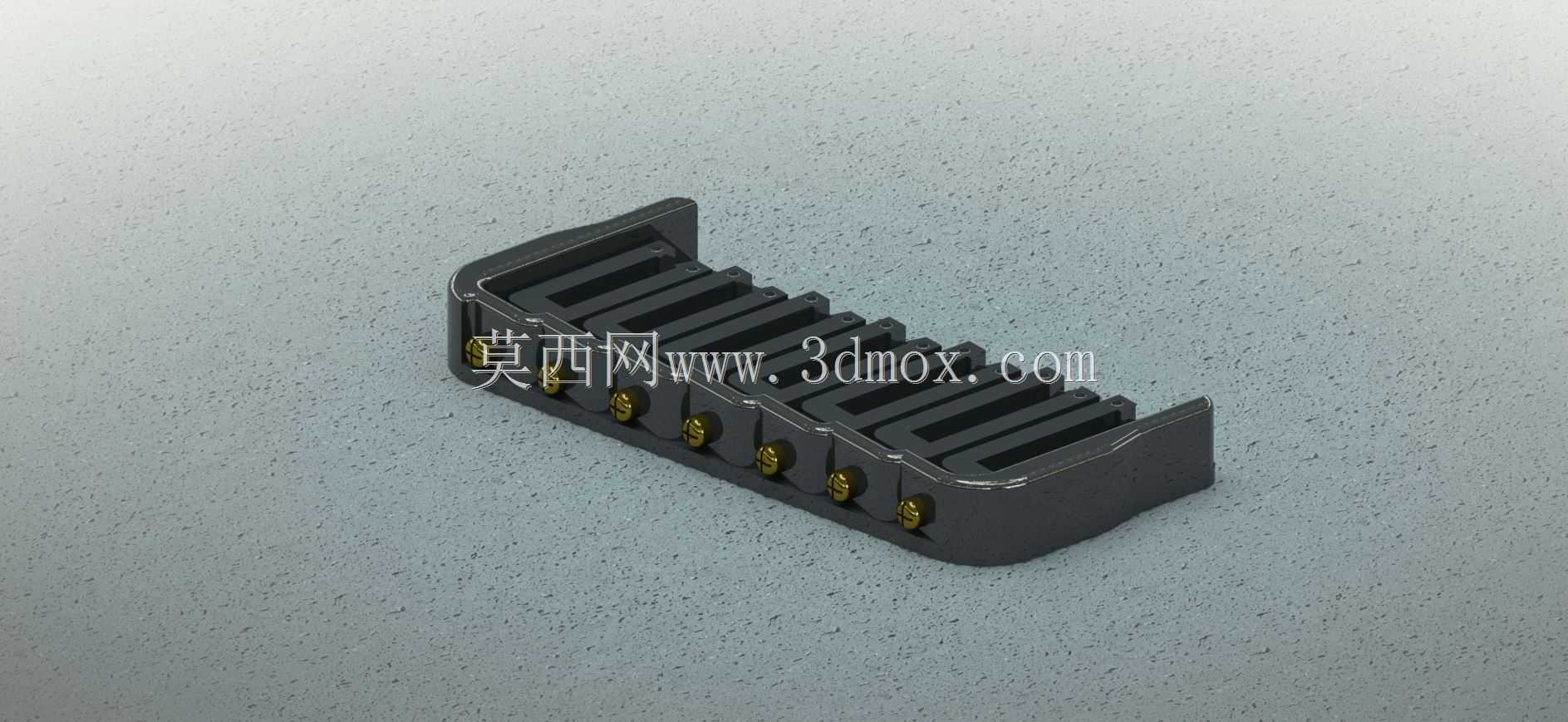

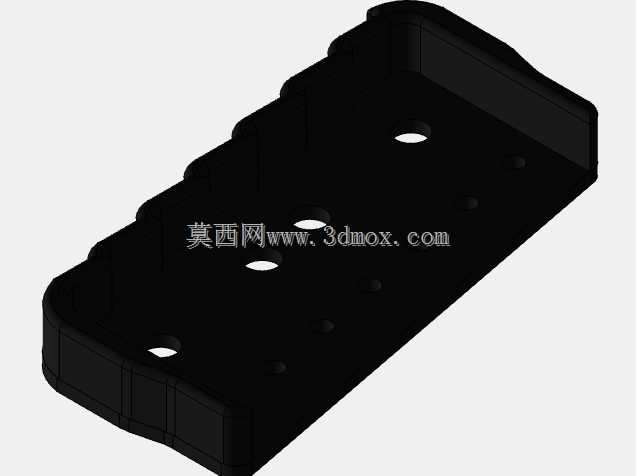

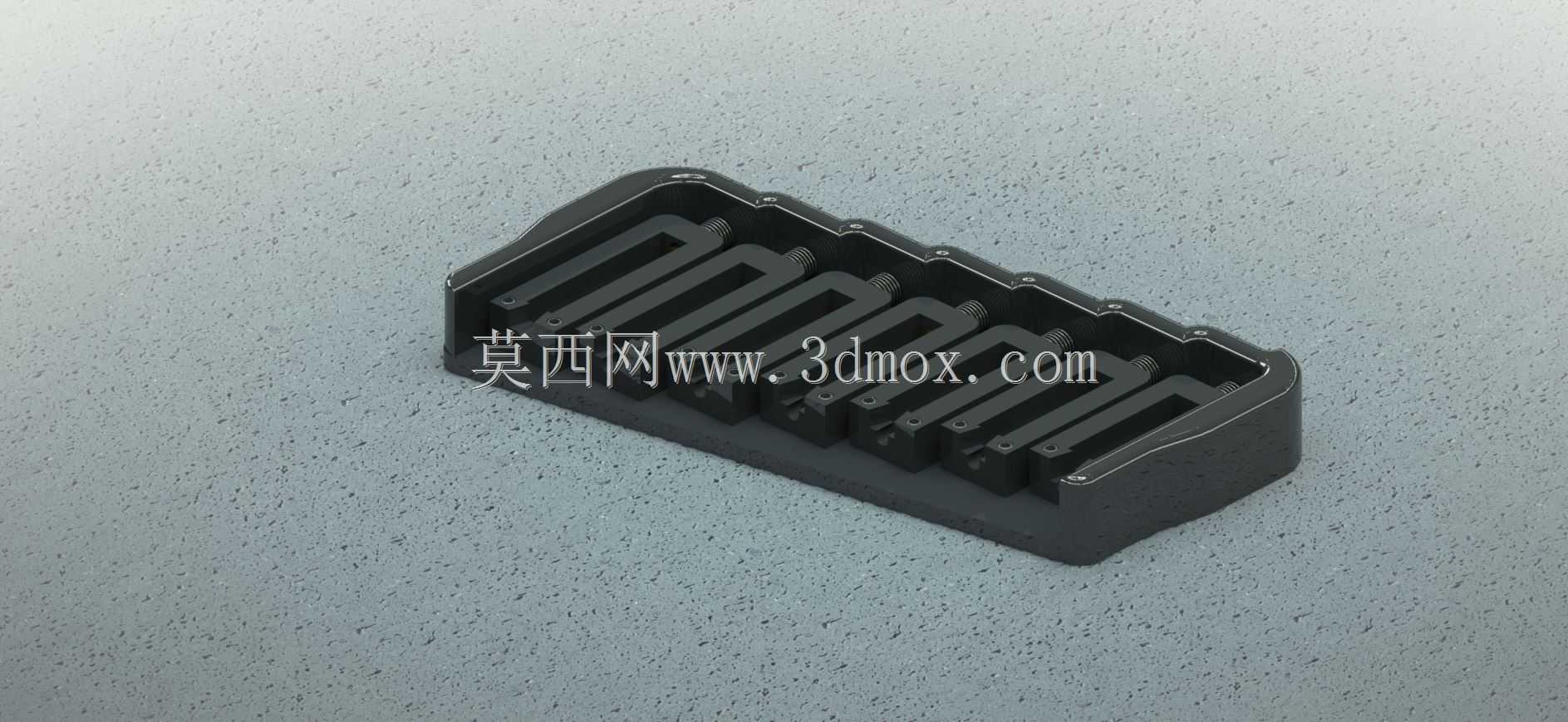

　　从结构设计逻辑来看，主体采用一体式绝缘基座加内嵌导电铜件的组合形式，外部绝缘壳体做了带侧翼挡边的槽型设计，相邻接线位之间的隔挡高度高于压线螺丝的顶端高度，能避免安装或检修时螺丝刀滑脱造成相邻接线位短路，同时壳体边缘做了圆弧过渡，没有尖锐的飞边棱角，符合电气配件的安全设计规范。基座底部为平整安装面，预留的安装固定位间距适配常规DIN导轨安装或者螺丝直接固定两种方式，安装边界的总宽度控制在常规端子排的通用尺寸范围内，可以直接替换原有同长度的普通端子排，不需要改动柜内的安装孔位，适配性较强。

　　每个接线位的导电嵌件都做了防滑齿槽设计，导线插入后拧紧压线螺丝时，齿槽会咬入导线线芯，增大接触面积的同时防止导线受外力拉扯脱出，针对不同线径的接线位，导电嵌件的压线腔深度和宽度做了梯度调整，细导线位的压线腔更窄，避免细导线压接时被压断丝，粗导线位的压线腔更深，能容纳多股软线或者单股硬线完全插入，保证压接后的接触面积符合载流要求。壳体上的每个接线位上方都预留了标识槽，可以插入线号标签，方便后期检修时快速识别线路走向，标识槽做了内凹设计，标签插入后不会被相邻的接线操作刮蹭脱落。

　　在实际使用场景中，这类接线桥常应用在小型电源变压器的输出端分接位置，变压器次级输出的不同电压等级导线可以直接接入对应尺度的接线位，再通过接线桥分接到后续的负载回路，省去了中间转接的端子排，缩短了布线长度，降低了线路压降。同时在非标自动化设备的电控柜布线中，经常会遇到传感器信号线、电磁阀控制线、电机动力线同区域布线的情况，使用这种多尺度接线桥可以将不同线径的导线统一整理到一排结构上，布线更加规整，后期维护排查线路时不需要在杂乱的线束中翻找对应接线点。

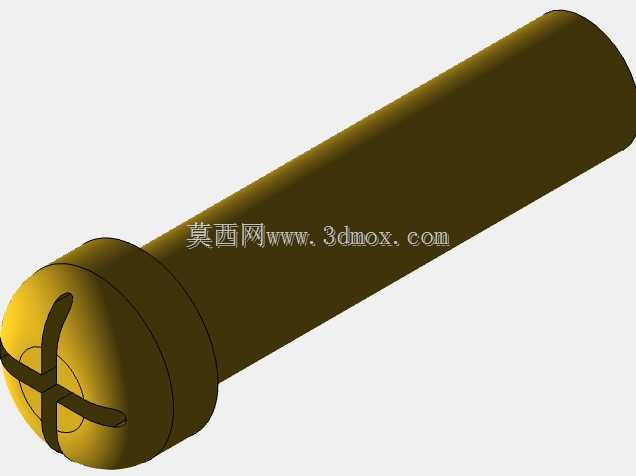

　　从安装尺寸来看，整体长度根据接线位数量做了模块化设计，单个接线位的宽度按照载流等级做了区分，小电流信号位宽度较窄，大电流动力位宽度稍宽，整体安装后的高度低于柜内常规元器件的安全间距要求，不会和上层布置的断路器、继电器等元器件产生干涉。基座的绝缘材料选用耐温等级较高的工程塑料，长期工作温度可以满足常规电控柜内的温升要求，不会因为接线位长期通电发热出现壳体变形、绝缘性能下降的问题。导电嵌件采用铜质镀锡处理，抗氧化能力强，长期使用不会因为接触面氧化导致接触不良、发热烧蚀的问题，压线螺丝采用标准的十字槽规格，和常规电工工具适配，不需要特殊工具就能完成接线操作。

　　结构设计时还考虑了防误插的需求，不同尺度的接线位进线口做了不同宽度的开口，粗线径的导线无法插入细线位的进线口，从结构上避免了错接导致的压接不牢、载流不足的问题。壳体两侧的挡边做了加高处理，当多组接线桥并排安装时，相邻两组之间的挡边会形成绝缘隔离，避免不同接线桥之间的导线裸露部分意外接触造成短路。底部的安装卡扣做了弹性设计，卡入DIN导轨时不需要额外工具，按压即可卡紧，拆卸时用一字螺丝刀撬动卡扣即可取下，安装维护都比较便捷。
