四针带耳磁吸式电路连接组件

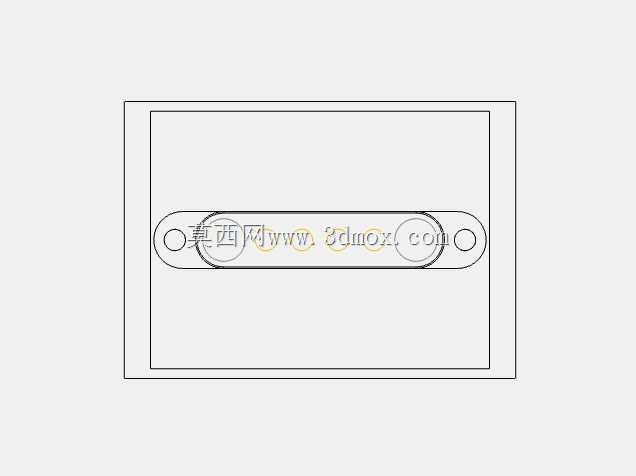

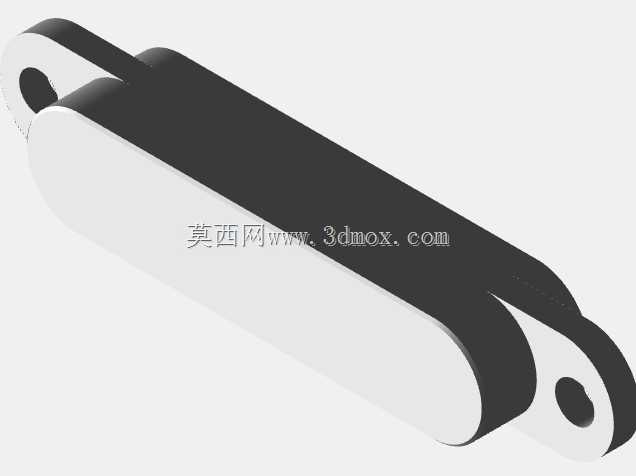

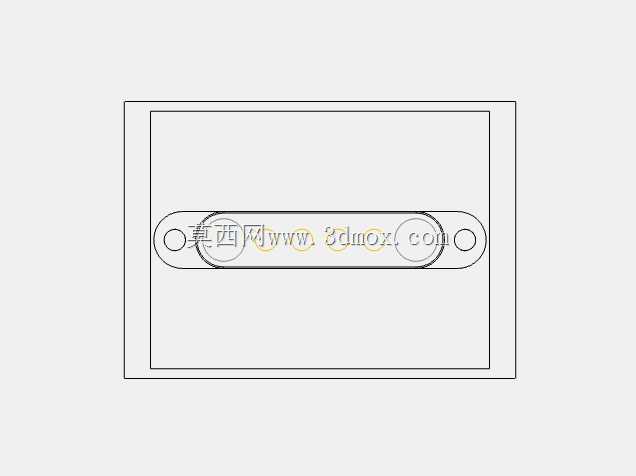

　　在低压电源配套的电路接驳场景里，这类带磁吸结构的四针连接部件，常被用在需要频繁插拔、对位精度要求不高的小型供电回路中，比如便携检测设备的充电接驳、模块化电源输出端的快速对接、小型电子模组的信号与供电同步传输场景，相比传统卡扣式、螺纹锁紧式接插件，它的操作门槛更低，对位容错空间更大，不需要操作人员精准对准卡扣卡槽或者拧动锁紧结构，只要将两个对接端靠近到磁吸作用范围内，内部的磁体就会自动吸附对位，完成针脚的贴合导通。从结构设计逻辑来看，这款连接件采用长椭圆的扁平化外形，主体外壳做了圆弧过渡处理，没有尖锐的棱角，既可以避免安装使用过程中刮擦周边线束或者操作人员手部，也能在狭小的安装空间里减少与周边结构的干涉。

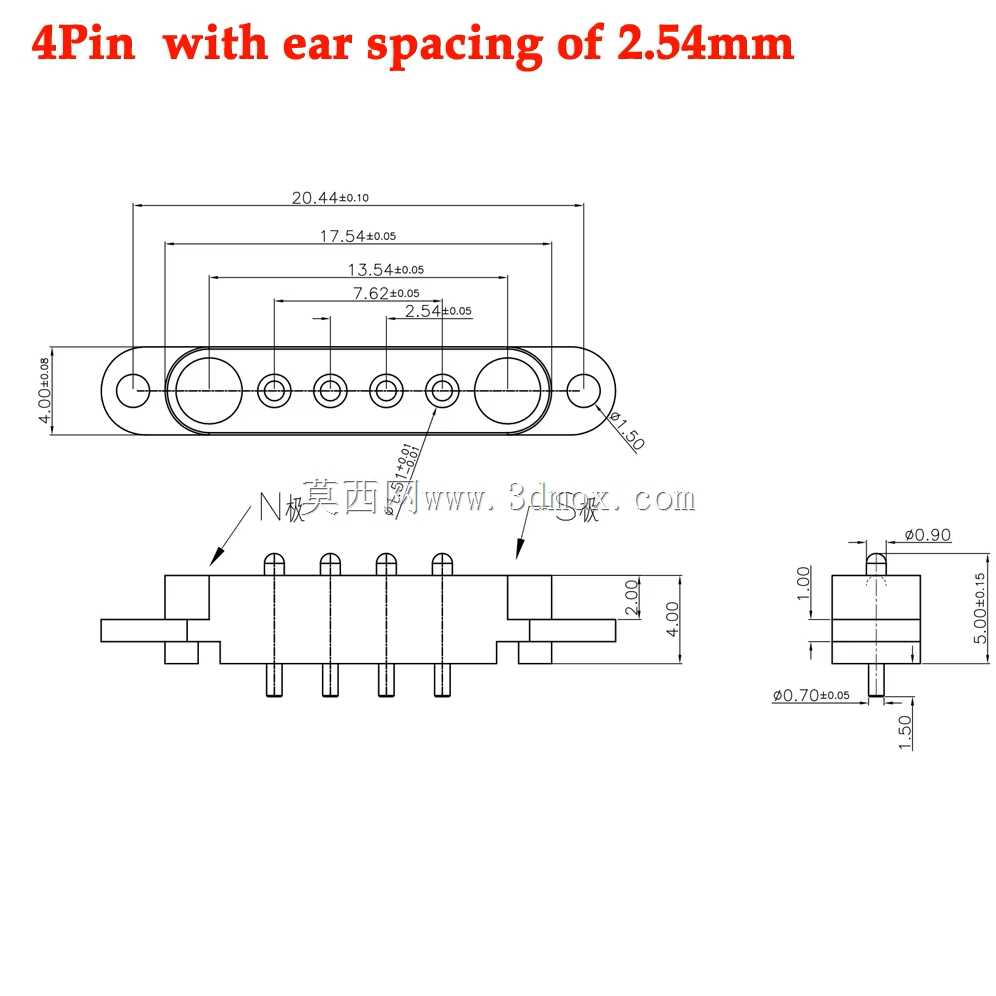

　　两端设置的带耳结构是安装定位的核心边界，两个安装耳上预留了圆形的固定孔位，安装时可以通过微型螺丝穿过固定孔，将公端或者母端牢牢固定在设备壳体或者PCB安装板上，避免插拔过程中连接件整体移位导致的针脚接触不良。四个导电针脚沿长轴方向等距排布，针脚之间的间距做了统一的绝缘隔离设计，相邻针脚之间的绝缘筋条高度略高于针脚接触面，既可以防止相邻针脚之间出现爬电短路的问题，也能在磁吸对接过程中起到辅助导向的作用，避免针脚错位弯折。磁吸组件内嵌在外壳内部，位于针脚排布区域的两侧，磁体的吸附力经过调校，既可以保证正常使用状态下不会因为轻微拉扯就出现接触断开，也能在受到超出设计阈值的外力拉扯时自动脱开，避免线束被强行拉断或者设备被拖拽掉落。

　　从安装边界尺寸来看，这款连接件的整体厚度控制在薄型化区间，适合嵌入到厚度有限的便携设备壳体中，长轴方向的总长度覆盖了四个针脚加两端安装耳的尺寸，安装时需要在壳体上预留对应长椭圆形状的开孔，开孔周边需要留出至少1mm的平整贴合面，保证连接件安装后与壳体表面齐平，不会出现凸起或者凹陷影响对接手感。针脚的焊接端采用直插式设计，可以直接穿过PCB板上对应的过孔进行波峰焊或者手工焊接，焊接端的长度做了适配常规1.6mm厚度PCB板的设计，不需要额外剪脚处理就能满足焊接工艺要求。

　　在实际选型应用中，这类磁吸连接件需要注意匹配对应的回路电流参数，四个针脚可以根据使用需求分配供电正负极与信号传输引脚，因为磁吸对接的接触电阻比传统锁紧式接插件略高，所以不适合用在大电流传输的主回路中，更适合小电流供电加低速信号传输的场景。设计建模过程中，需要重点把控磁体安装槽的尺寸公差，槽体与磁体的配合采用小间隙过盈配合，避免磁体在使用过程中从槽内脱落，同时要保证两个对接端的磁体极性对应正确，防止出现同极相斥无法对接的问题。针脚的突出高度需要严格控制，突出过高会导致对接时针脚受力过大容易弯折，突出过低则会出现接触不良的问题，针脚顶端做了圆弧过渡处理，可以减少对接过程中针脚与对接端接触片的摩擦损耗，提升插拔使用寿命。外壳的材质一般选用阻燃级的工程塑料，具备一定的绝缘性能与结构强度，安装耳的位置做了局部加厚处理，避免螺丝锁紧时出现安装耳开裂的问题。在配套电源变压器的输出端使用这类连接件时，可以大幅提升终端设备的接驳效率，不需要反复对准针脚位置，降低了现场操作人员的接线难度，也减少了因为强行对位导致的针脚弯折、接插件损坏的售后问题。
