MT3与ZiL发动机90度涡轮转接法兰结构

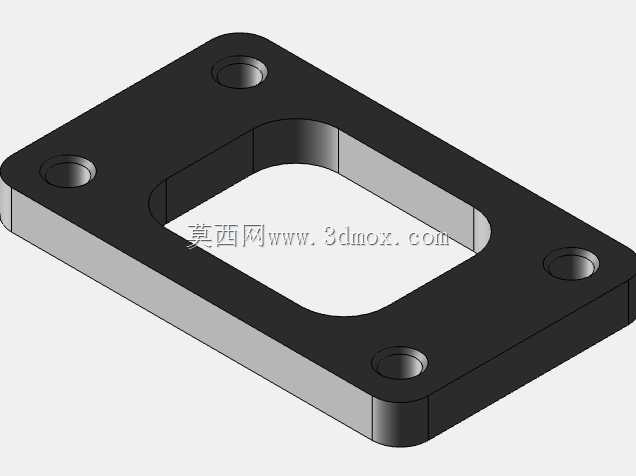

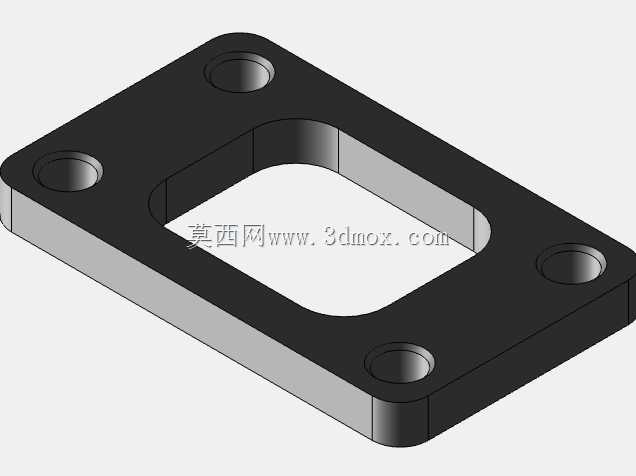

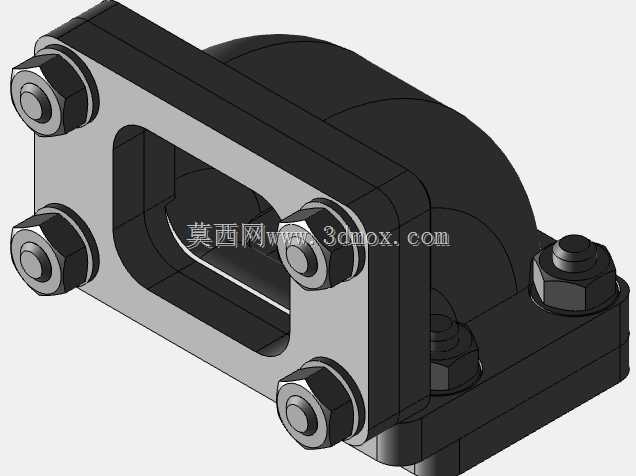

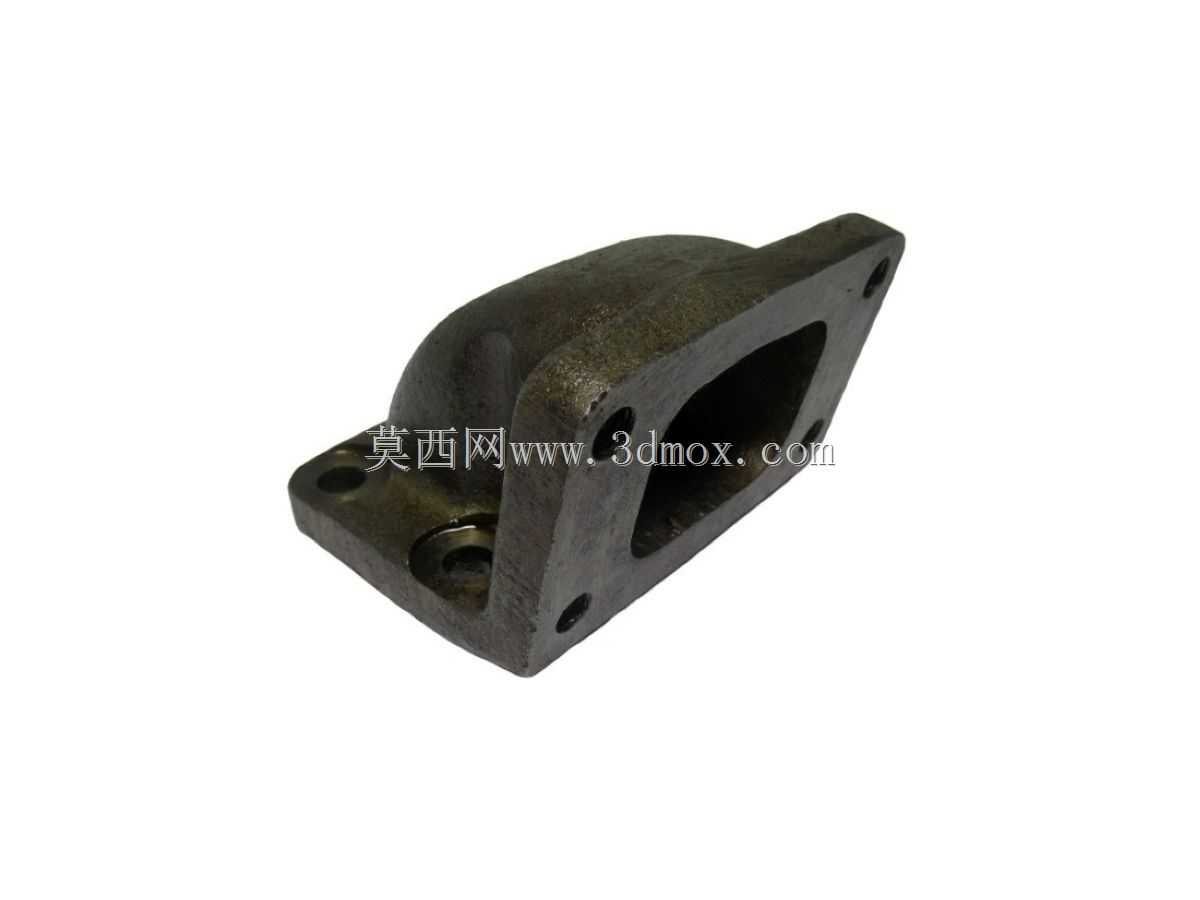

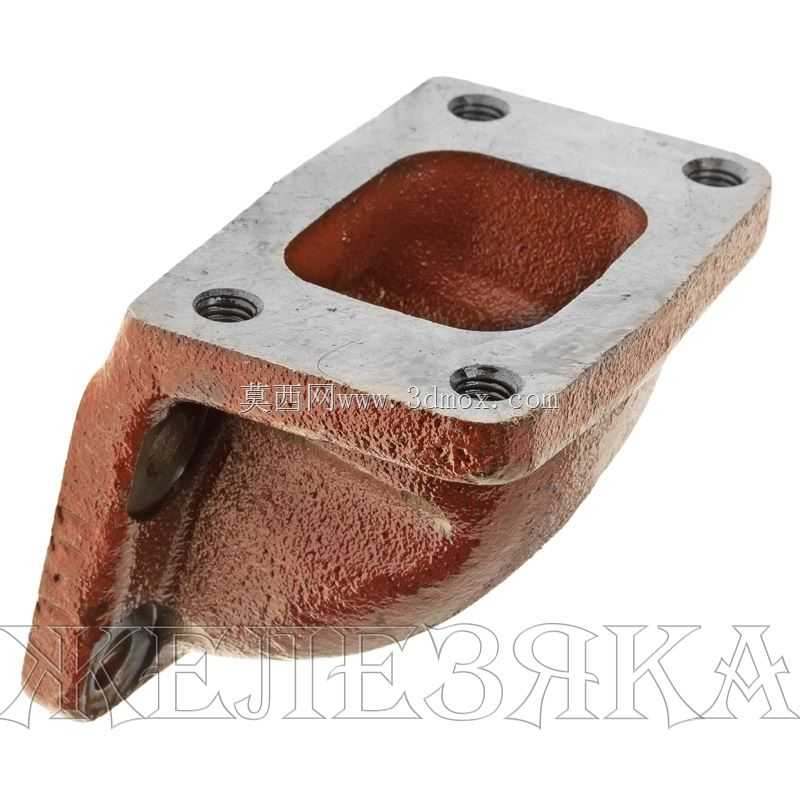

　　这款转接法兰主要应用于MT3-245、ZiL-5301系列发动机的排气系统改造与装配场景，核心作用是实现发动机排气集气出口与涡轮进气端的90度转向连通，解决原厂排气布局下涡轮安装空间不足、管路走向干涉的实际问题，在农用机械、轻型商用车辆的动力改装、维修替换场景中具备很高的实用价值。从结构设计来看，法兰整体分为安装基板与导流腔体两部分，上方的方形安装基板设置了四个对称分布的通孔安装位，孔位间距严格匹配对应发动机集气出口的螺栓分布规格，安装时可直接通过螺栓与发动机排气侧端面贴合密封，无需额外加工转接孔位，降低现场装配的加工成本。

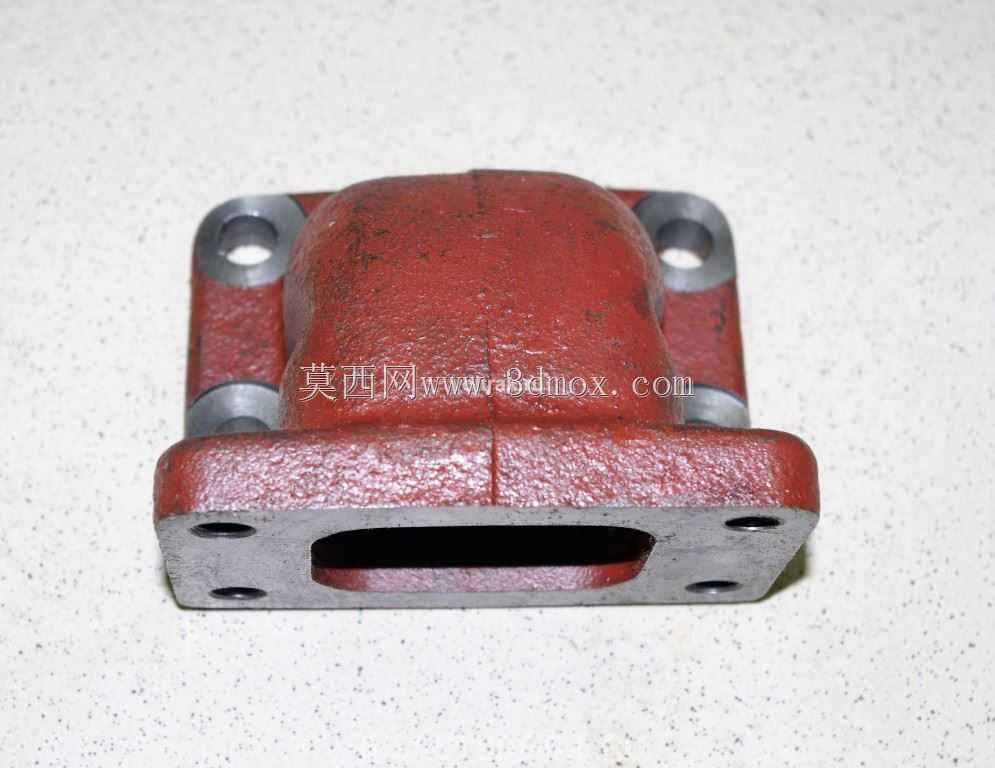

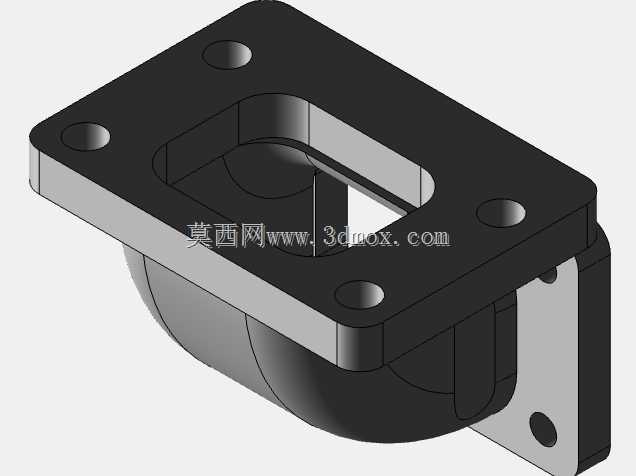

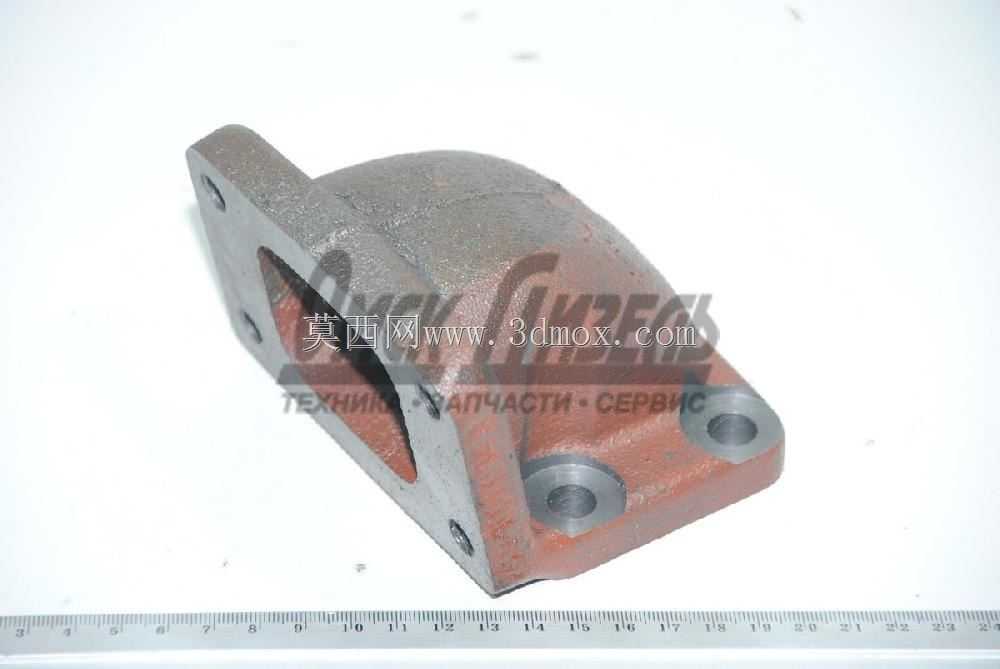

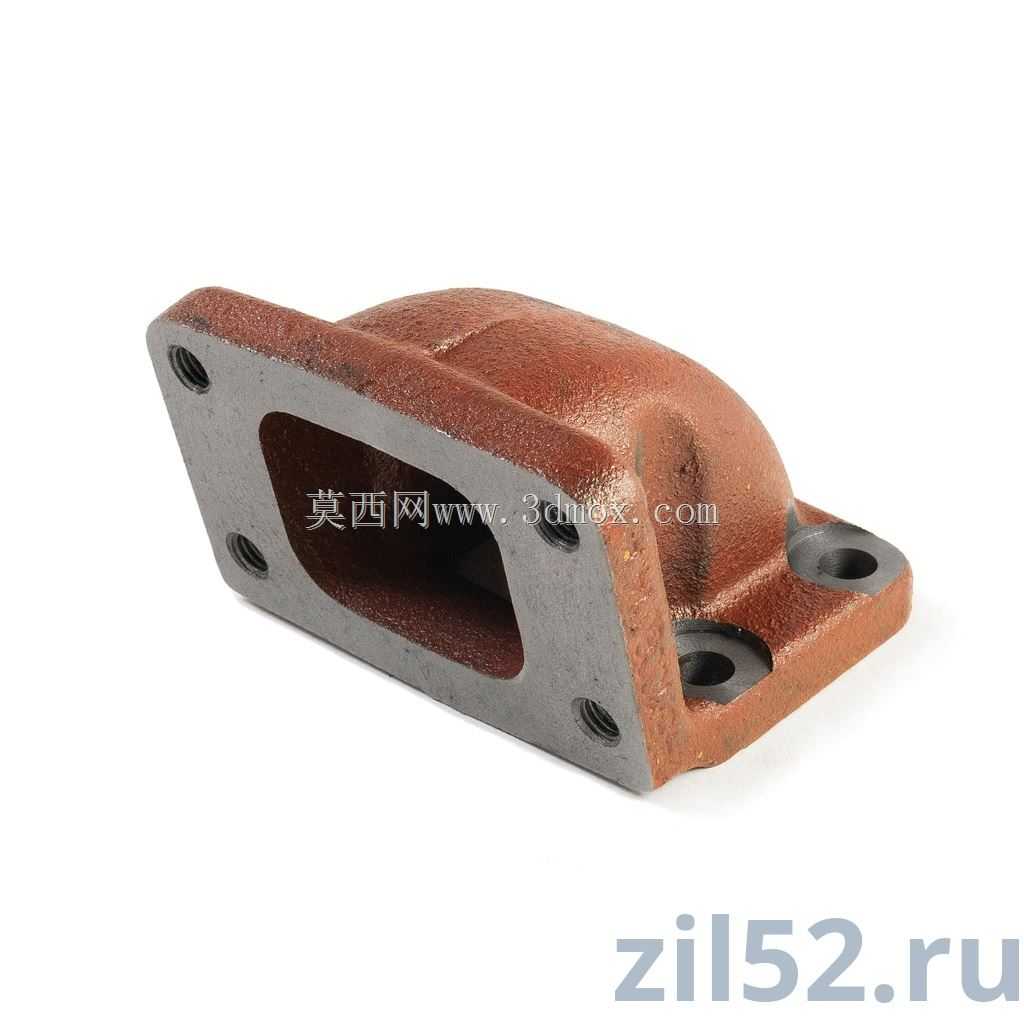

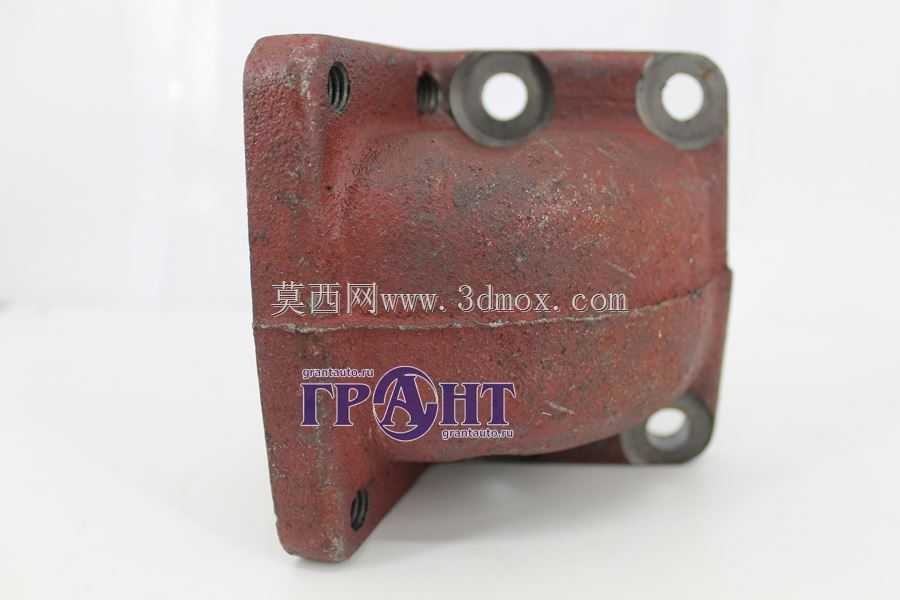

　　基板下方的弧形导流腔体采用90度平滑过渡流道设计，内壁做了圆弧顺滑处理，避免排气气流在转向位置形成紊流、压损增大的问题，能够最大程度保障排气通畅性，减少涡轮迟滞现象，同时腔体的出口端轮廓完全匹配对应型号涡轮的进气接口尺寸，可直接对接涡轮壳体，保证连接位置的密封性能，避免高温排气泄漏。设计过程中充分考虑了安装边界的限制，基板的外轮廓尺寸控制在对应发动机缸盖侧方的空余空间范围内，不会与周边的启动电机、机油管路、冷却水管路产生干涉，腔体向下延伸的弧度也避开了发动机缸体的突出结构，安装后整体结构紧凑，不需要额外改动周边附属部件的位置。

　　材质适配方面，该结构可采用铸铁或者耐高温铸钢加工，能够承受排气系统的高温工作环境，法兰密封面预留了垫片安装的平面度公差，安装时配合金属密封垫片即可满足高温高压下的密封要求。不同于直连式的法兰结构，这款90度转向的转接件专门针对横置发动机布局下涡轮的布置需求设计，当涡轮需要布置在发动机侧方而非排气正后方时，该转接件能够直接改变排气流向，省去了定制弯管、焊接拼接的工序，整体结构强度远高于焊接管路，长期在高温振动的工作环境下不会出现焊缝开裂、漏气的问题。在实际维修替换场景中，当原厂排气转接壳体出现开裂、腐蚀损坏时，该结构可直接作为替换件使用，安装孔位的完全互换性能够大幅缩短维修工时，不需要对原有安装位进行扩孔、打磨等二次加工。

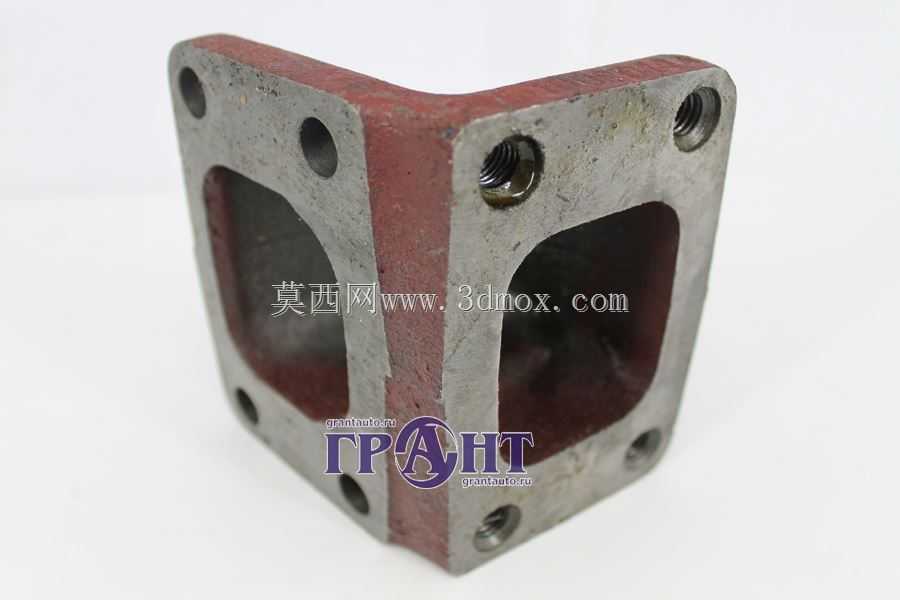

　　流道设计上经过截面渐变处理，从集气出口的方形截面平滑过渡到涡轮端的圆形接口，整个流道没有突变的台阶或者锐角，能够减少排气阻力，保证涡轮的驱动效率，避免因为流道设计不合理导致的动力输出下降、排温过高等问题。安装基板的厚度经过强度校核，在螺栓拧紧力矩达到规范要求时不会出现变形，保证密封面的平面度长期稳定，四个安装孔的位置度公差控制在0.1mm以内，确保安装时能够顺利对位，不会出现螺栓穿入困难、强行拧紧导致法兰应力断裂的问题。腔体部分的壁厚均匀，既能够保证结构强度承受排气脉冲的冲击，也不会因为壁厚过大导致整体重量过高，增加发动机侧方的安装负载。
