带腰型槽异形法兰安装连接座结构

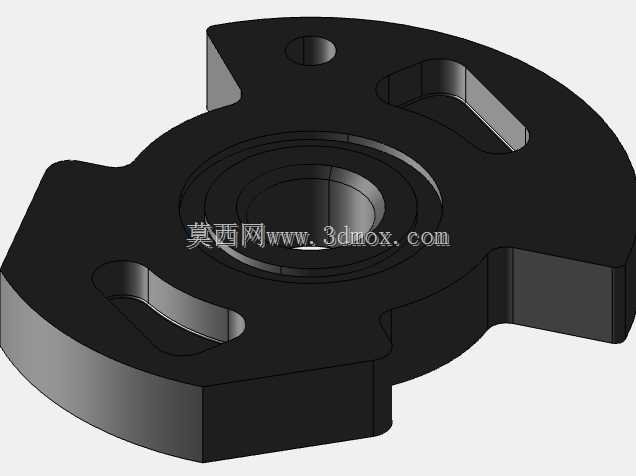

　　这类带腰型槽的异形法兰连接座，常见于中小型机电设备的动力输出端与执行机构的衔接部位，在小型输送线的从动辊安装座、低压配电设备内的元器件固定支架、小型风机的端盖连接结构中都能见到同类结构的应用，核心作用是实现两个不同部件之间的同轴定位与刚性连接，同时通过腰型槽预留一定的安装调整余量，抵消装配过程中产生的位置累计误差。从结构设计逻辑来看，中间的阶梯通孔是核心的定位基准，大直径沉孔用于容纳配合部件的凸台，实现径向的精准定位，避免连接后出现同轴度偏差导致的运转卡滞或应力集中；小直径通孔则用于穿过连接螺栓或者容纳传动轴的伸出端，孔壁的台阶面同时承担轴向限位的作用，限制配合部件的轴向窜动，不需要额外加装轴用挡圈就能实现基础的轴向定位，减少装配时的零件数量。外围均匀分布的三个腰型安装槽，是整个结构的设计亮点，区别于传统圆形法兰的圆孔安装方式，腰型槽允许安装螺栓在槽内有一定的滑动调整空间，在现场装配时，如果配对安装面的螺栓孔位置存在少量加工误差，不需要重新扩孔或者返修工件，只需要调整连接座的周向位置就能对准螺栓孔，大幅降低现场装配的难度，尤其适合小批量定制设备的装配场景，这类场景往往没有高精度的加工工装配合，安装孔位的误差普遍在1-2mm区间，腰型槽的调整量刚好覆盖这类常规误差。

　　三个槽之间的实体凸缘部分，是结构的主要受力区域，设计时特意将凸缘的厚度与底座主体厚度保持一致，避免厚薄不均导致的注塑或者铸造过程中的缩孔缺陷，如果是采用机加工方式制作，等厚度的结构也能减少铣削加工的走刀次数，降低加工成本。零件整体的外轮廓采用异形切边设计，没有采用传统的整圆结构，一方面是为了避让周边的其他零部件，在安装空间比较局促的设备内部，切边后的轮廓可以避开相邻的线束、管路或者其他小型元器件，不需要额外调整周边部件的位置；另一方面，切边后减少了零件的整体重量，对于需要随动的安装部位，比如小型摆动气缸的连接端，更低的重量可以减少摆动过程中的惯性负载，提升动作响应速度。

　　从安装边界来看，这类零件的安装面平面度要求控制在0.05mm以内，保证与配对安装面贴合紧密，避免连接后出现间隙导致的振动松动；中间阶梯孔的同轴度要求控制在0.03mm以内，保证配合部件安装后不会出现偏心；腰型槽的宽度公差一般取H12，既能保证螺栓顺利穿过，又不会因为间隙过大导致连接后出现位置偏移。零件的厚度方向没有多余的凸台结构，整个安装背面为全平面，不需要额外加工避让槽，直接贴紧配对安装面即可，装配时只需要在三个腰型槽内穿入对应规格的内六角螺栓，按照对角顺序逐步拧紧，就能实现可靠的固定，拧紧过程中可以根据实际的同轴度需求微调零件的周向位置，确认位置无误后再将螺栓完全锁死。

　　这类结构在设计时还需要注意棱边的倒角处理，所有外露的棱边都做C0.5的倒角，避免装配时划伤操作人员，同时去除机加工产生的毛刺，防止毛刺脱落进入设备内部造成卡滞故障；中间阶梯孔的孔口也做了倒角处理，方便配合部件的凸台顺利导入，减少装配时的对准难度。在实际使用场景中，这类连接座如果用于传动部位，还需要考虑材料的强度要求，一般采用45号钢制作并做发黑处理，具备一定的防锈能力同时强度足够承受传动过程中的径向载荷；如果用于静态的元器件安装场景，也可以采用铝合金材质制作，进一步降低重量同时具备不错的抗腐蚀能力，不需要额外做表面处理就能适应普通的工业环境。
