双腔式发酵排气气泡气锁结构设计

　　在食品酿造、家庭自酿以及小型发酵加工场景中，发酵过程的罐内压力调控与外界杂菌阻隔一直是影响发酵成品品质的核心环节，这款双腔结构的气泡气锁，正是针对这类场景的排气阻隔需求设计的专用配件。不同于常规单腔水封结构容易出现的液体倒吸、排气压力阈值不稳定的问题，这款气锁采用并联双储液腔的流道设计，发酵过程中罐内产生的二氧化碳等代谢气体，会顺着中心进气管路进入结构内部，当罐内压力超过水封液的压力阈值时，气体会穿过储液腔中的密封液层形成气泡上浮，最终顺着顶部的排气通路排出到外界环境，而外界的空气、果蝇、杂菌等污染物则会被液封层完全阻隔，无法逆向进入发酵罐内部，从结构层面避免发酵过程出现杂菌污染、发酵液变质的问题。

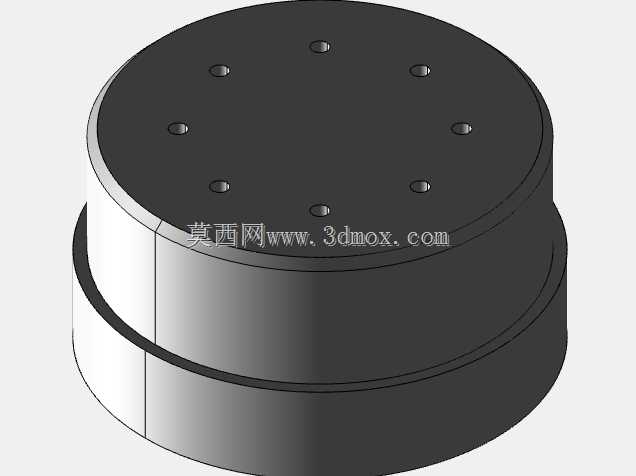

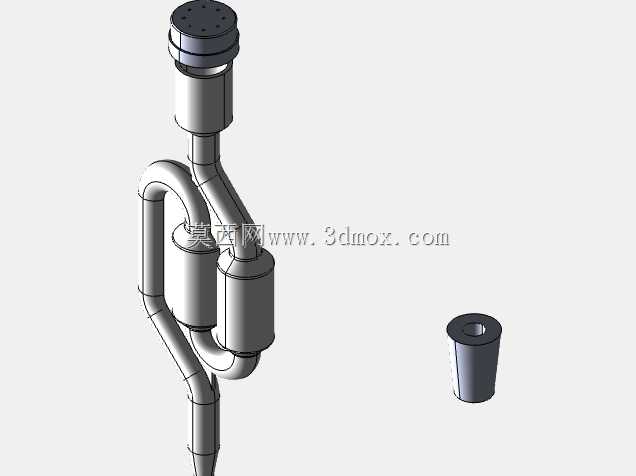

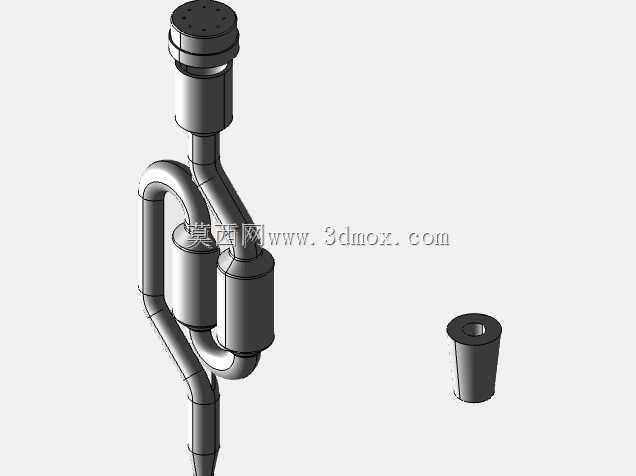

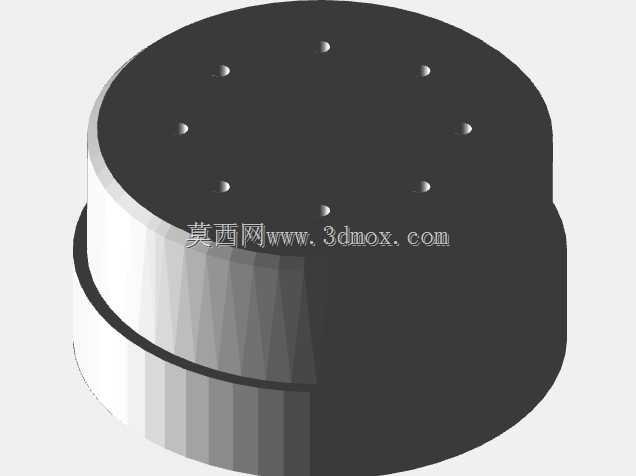

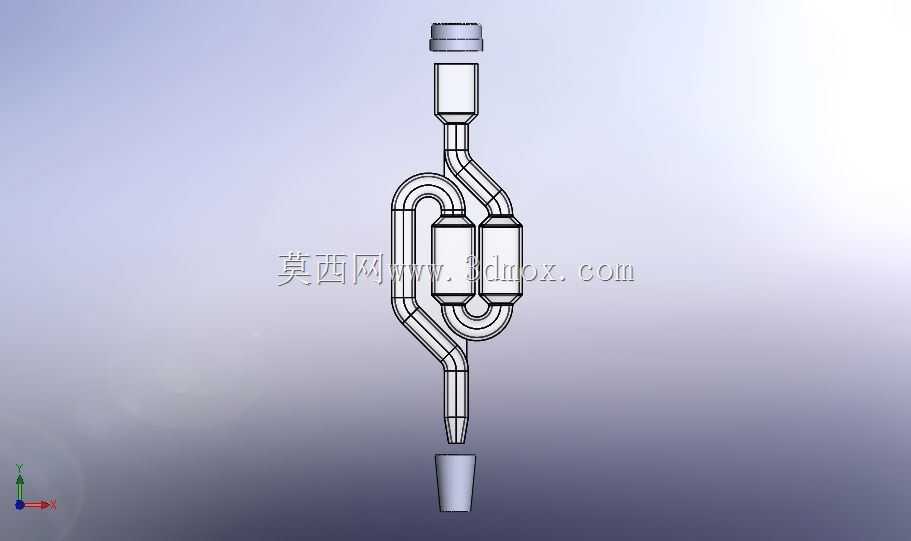

　　从实际安装适配的角度来看，这款气锁的下端采用标准锥度插接结构，能够直接适配常规发酵罐、自酿桶顶部预留的标准孔径安装口，不需要额外定制转接配件，插接后依靠锥面的过盈配合即可实现安装位置的密封，不需要额外加装密封垫片，日常拆装清洗也十分便捷。顶部的加注口采用可拆卸的端盖结构，日常使用时可以直接打开端盖向储液腔内加注清水或者消毒密封液，加注完成后盖合端盖即可形成完整的排气通路，端盖与加注口之间预留了微小的排气间隙，不会因为端盖盖合导致内部气体无法排出。

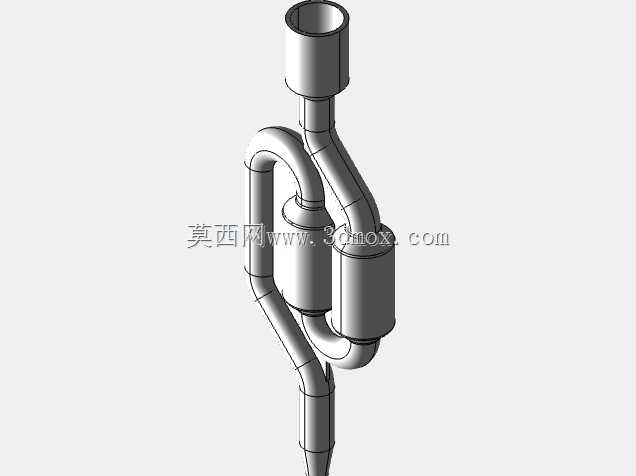

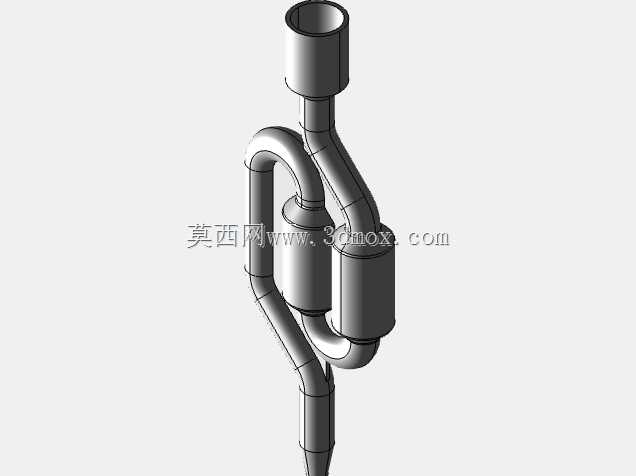

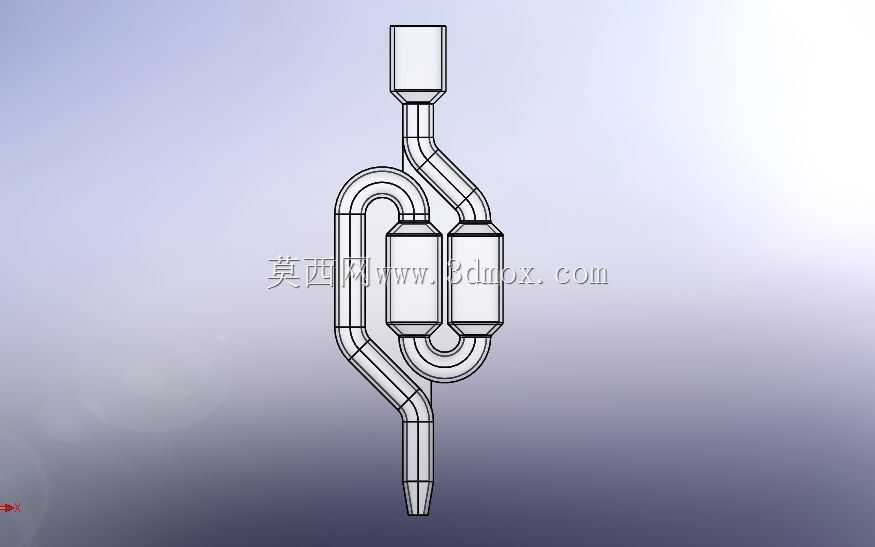

　　流道设计上，这款气锁的进气管路延伸至储液腔的下部位置，排气出口则设置在储液腔的上部区域，气体进入储液腔后必须完全穿过液层才能到达排气通路，保证了液封的可靠性，同时双腔并联的结构让两个储液腔可以独立承担排气功能，当其中一个腔室因为发酵过程产生的泡沫堵塞时，另一个腔室依然可以维持正常的排气功能，避免罐内压力持续升高出现爆桶、密封失效的风险。两个储液腔之间通过底部的连通槽实现液体互通，加注密封液时不需要分别向两个腔室加注，只需要从一个加注口注入液体，密封液就会自动流平到两个腔室的相同液位高度，日常维护时的操作门槛很低，即使是没有相关设备使用经验的家庭自酿用户，也可以快速完成设备的组装与调试。

　　从结构尺寸的边界来看，这款气锁的整体径向最大尺寸控制在较小范围内，多个发酵罐并排摆放时不会因为气锁的尺寸问题出现干涉，整体高度也适配常规的发酵罐上盖安装空间，不会因为高度过高导致存放时出现磕碰损坏。结构的所有转角位置都采用了圆弧过渡设计，没有清洁死角，日常使用后可以直接将整个气锁拆开冲洗，残留的发酵液、密封液都可以完全冲洗干净，不会因为结构缝隙残留污物导致后续使用时出现杂菌滋生的问题。

　　在实际使用场景中，这款气锁不仅可以用于家庭自酿葡萄酒、果酒的发酵过程，也可以适配小型商用酿造设备、奶酪发酵罐、泡菜发酵桶等需要单向排气阻隔的设备，相比传统的单管水封结构，双腔结构的排气稳定性更高，即使发酵过程较为剧烈、罐内短时间产生大量气体，也可以通过两个腔室同时分流排气，不会出现密封液被气体大量冲出的问题。同时结构整体采用一体成型的流道设计，没有多余的拼接缝隙，长期使用也不会出现接缝漏液、密封失效的问题，结构强度可以满足日常反复拆装清洗的使用需求，不需要频繁更换配件。

　　设计过程中也充分考虑了不同使用场景的适配性，储液腔的容量设计可以保证加注一次密封液后，能够维持数周的有效密封，不需要频繁补充密封液，即使环境温度出现一定幅度的波动，密封液出现少量蒸发，剩余的液量也依然可以维持有效的水封阻隔效果，降低了日常使用过程中的维护频次。流道的弯折角度经过反复调整，既可以保证气体顺利排出，也可以避免发酵过程中产生的泡沫顺着流道直接溢出到气锁外部，减少发酵过程中物料的损耗，同时也避免溢出的发酵液污染周边环境。
