铰接式传动连接构件结构设计方案

　　这类铰接式连接构件多应用在需要实现多自由度扭矩传递、往复摆动动作的机械传动链路中，常见于轻工自动化设备的摆臂传动组、小型工程机械的操纵连杆机构、专用设备的角度调节支撑单元里，核心作用是在两个存在相对摆动需求的传动部件之间，实现稳定的动力传递，同时补偿装配过程中产生的微小位置偏差，避免刚性连接带来的应力集中问题。从结构设计逻辑来看，构件主体采用长条形承力基体作为核心承载结构，基体上下两端分别设置同轴度要求较高的铰接孔位，上端孔位为贯穿式光孔设计，用于穿装铰接销轴与上游驱动摆臂连接，孔壁预留了足够的壁厚来承受往复摆动过程中的剪切载荷，孔口位置做了微小的倒角处理，既方便销轴装配时的导入，也能消除热处理后孔口的锐边应力集中点。

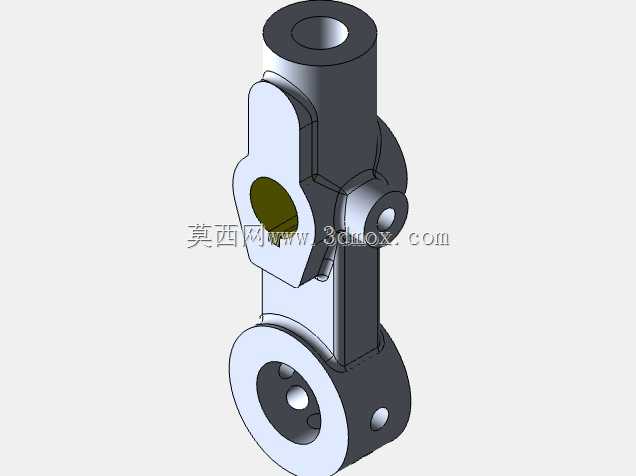

　　基体中段设置了侧向突出的铰接耳板结构，耳板上的孔位与上下端主孔位存在固定的空间角度偏移，这个角度是根据整套连杆机构的运动行程仿真结果确定的，能够保证机构在整个摆动行程范围内，耳板连接的从动部件不会出现运动死点，也不会和周边的固定结构件产生运动干涉。耳板与主基体的连接位置做了圆弧过渡处理，没有采用直角相接的设计，这是因为在往复载荷作用下，直角连接位置极易产生疲劳裂纹，圆弧过渡能够将局部应力峰值降低40%以上，大幅提升构件的疲劳使用寿命。

　　下端的铰接座采用了加宽的法兰式结构，相比等直径的杆体结构，加宽的法兰面能够增大与下游被连接件的接触面积，降低连接面的比压，避免长期交变载荷下连接面出现压溃变形，法兰端面上还设置了两个对称的小直径定位销孔，用于装配时的周向定位，防止构件工作过程中出现绕主销轴的转动错位。从安装边界尺寸来看，构件整体的轴向长度控制在适配常规小型连杆机构的安装空间范围内，上端铰接孔的内径尺寸匹配常用的标准圆柱销轴规格，不需要单独定制异形销轴，降低了后期的维护替换成本；下端法兰的最大外径不会超出安装位的预留空间，侧向耳板的突出距离经过运动仿真校核，在整个摆动角度范围内，耳板外侧与周边结构的最小安全间隙保持在2mm以上，避免运行过程中出现刮碰。

　　设计过程中对构件的壁厚做了针对性的优化，在承力较大的主孔周边、耳板与基体连接位置保留了足够的壁厚，而在基体中段非主要承力的区域做了适度的壁厚减薄，在保证整体结构强度、刚度满足载荷要求的前提下，尽可能降低构件的自身重量，减少摆动过程中的惯性冲击，提升整套机构的运行平稳性。构件上所有的孔位加工精度都按照IT7级公差控制，孔位之间的位置度公差控制在0.05mm以内，保证装配后铰接运动的灵活性，不会出现卡滞、别劲的问题；所有外露的棱边都做了R0.5的圆角处理，避免装配和维护过程中划伤操作人员。这类构件在实际使用中，通常会在铰接孔内配套镶嵌自润滑铜套，不需要频繁加注润滑脂就能实现长期的无故障运行，能够适应粉尘、轻度潮湿等相对恶劣的工况环境，在自动化生产线的摆臂送料机构、包装设备的开合执行机构、小型工程机械的操纵连杆组中都能看到这类结构的应用，其结构的可靠性直接影响整套传动机构的运行精度和使用寿命。
