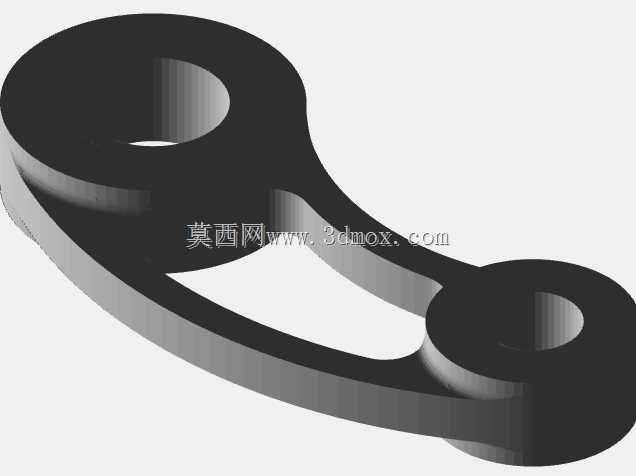

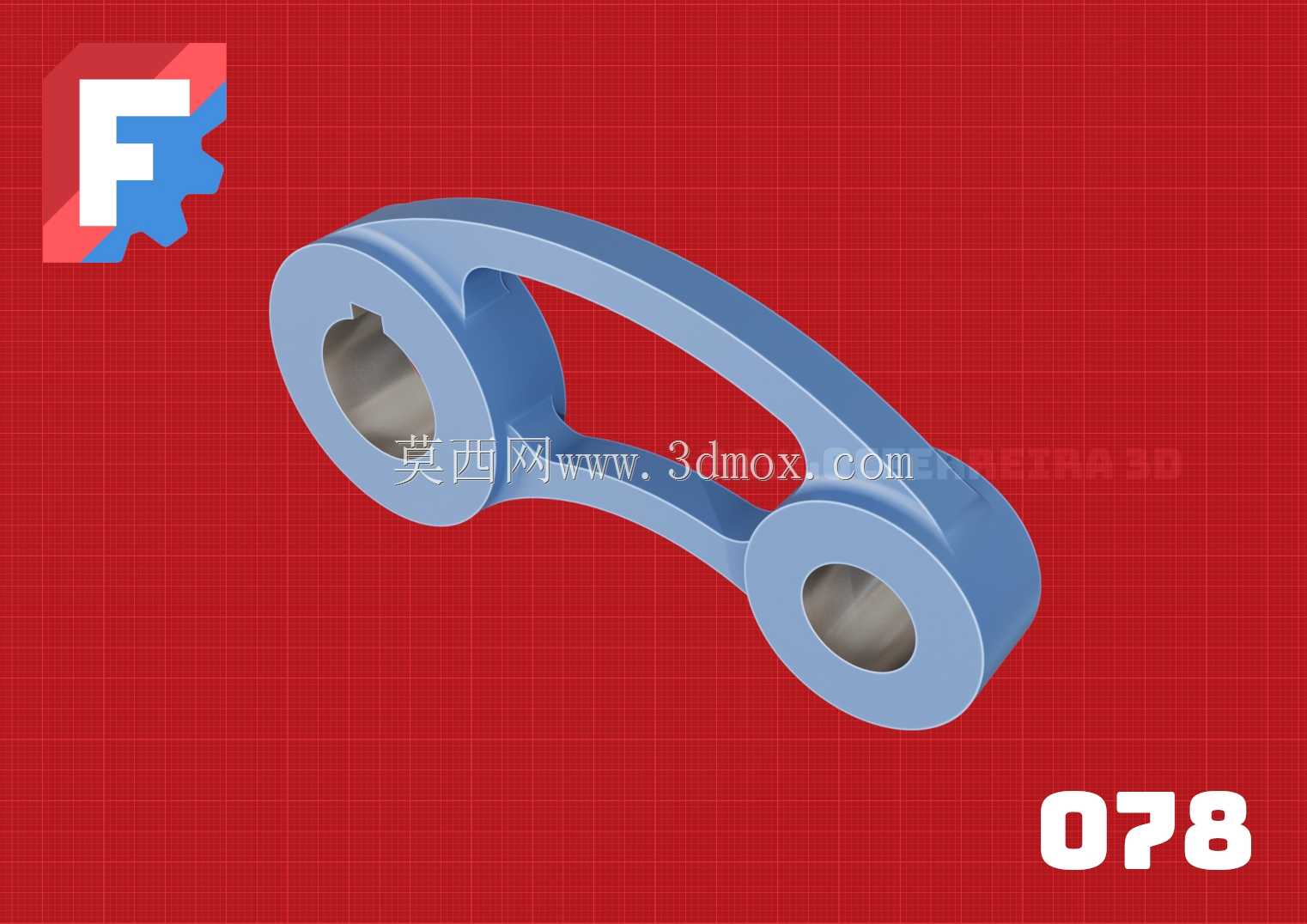

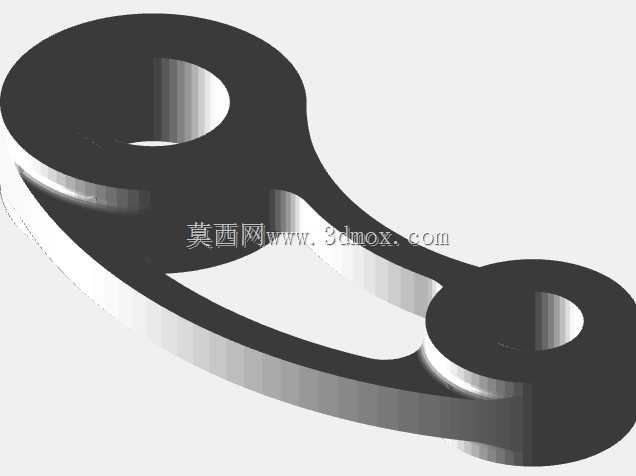

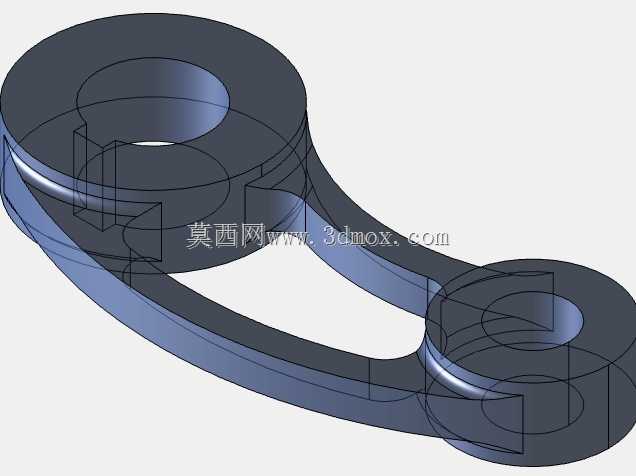

双孔连接摇臂式传动连杆结构件

　　这类双孔铰接连杆是机械传动系统里极为常见的力传递构件，日常在轻工输送线的张紧调节机构、小型自动化设备的往复运动模组、家用健身器材的阻力传导结构、甚至民用五金的门窗联动组件里都能见到它的身影，核心作用是在两个固定铰接点之间传递既定行程的摆动力，同时抵消装配过程中少量的同轴度误差，避免刚性连接带来的运动卡滞。从结构设计逻辑来看，这类零件的两个同轴套孔是核心功能区域，孔内需要配套安装轴套或者滚动轴承，因此建模阶段首先要确定两个孔的中心距——这个参数直接决定了连杆的摆动行程范围，中心距公差一般控制在±0.02mm以内，否则会出现运动过位或者行程不足的问题；孔的内径尺寸需要根据配套铰接轴的直径做基孔制配合，常规轻载场景下选用H7公差即可满足转动需求，重载场景则需要适当提高公差等级并增加孔壁厚度来提升抗挤压强度。

　　两个套孔之间的连接臂采用了弧形流线型的截面设计，并非随意的造型处理：一方面弧形过渡可以大幅降低两个孔连接位置的应力集中系数，在零件承受交变摆动力的时候，避免直角连接处出现疲劳断裂，另一方面这种等强度的弧形截面可以在保证整体结构刚度的前提下，尽可能减少零件的整体重量，降低运动过程中的惯性负载，对于需要高频往复摆动的机构来说，轻量化的连杆能有效减少驱动端的动力损耗。

　　从安装边界来看，零件的两个端面都需要做平整处理，保证安装后和配套铰接座的端面贴合间隙不超过0.1mm，避免连杆摆动过程中出现轴向窜动；连接臂的外侧轮廓做了圆弧倒角处理，一方面是去除加工过程中产生的锐边毛刺，避免装配时划伤操作人员，另一方面也能防止运动过程中连杆和周边相邻构件发生刮擦干涉。建模过程中需要重点关注几个细节：首先是两个套孔的同轴度虽然没有严格要求（因为连杆本身是做摆动运动而非高速回转），但每个孔自身的圆柱度需要保证，否则会导致配套的轴套安装后出现偏斜，加速铰接部位的磨损；其次是连接臂和套孔的衔接位置需要做足够半径的圆角过渡，不能出现尖角，这个位置是零件受力的薄弱区域，圆角半径过小会导致应力集中系数陡增，长期交变载荷下很容易从衔接位置开裂；另外零件的整体厚度需要根据负载大小核算，轻载场景下厚度可以和套孔的轴向长度保持一致，重载场景则需要适当增加连接臂的厚度，或者在连接臂侧面增设加强筋结构来提升抗弯强度。

　　实际应用中这类零件的材质选择范围较广，轻载低速场景可以选用工程塑料注塑成型，成本低且自带自润滑特性，不需要额外添加润滑结构；中载场景可以选用铝合金压铸或者型材机加工，重量轻且防锈性能好，适合在户外或者潮湿环境下使用；重载冲击场景则需要选用45号钢或者合金钢锻造后机加工，并且做调质处理提升整体韧性，孔的位置还需要做淬火处理提升耐磨性能，延长铰接部位的使用寿命。在装配调试的时候，这类连杆的两个铰接轴需要保证平行度误差在允许范围内，否则会导致连杆摆动过程中出现别劲的情况，轻则增大运动阻力，重则会扭断铰接轴或者造成连杆变形；另外铰接部位的轴向间隙需要调整合适，间隙过大会导致连杆摆动时有明显旷量，影响传动精度，间隙过小则会导致转动卡滞，加速磨损。
