这款轮辋的结构设计首先围绕乘用车改装场景的实际需求展开,日常民用乘用车的轮辋除了承担轮胎的安装固定功能,还要在行驶过程中传递驱动、制动扭矩,承受过弯、颠簸路面带来的多方向载荷,因此在结构建模阶段首先明确了安装边界的约束条件:轮辐中心的安装孔位按照常规乘用车5孔螺栓布局设计,孔位分布的节圆直径匹配主流紧凑型、中型乘用车的轮毂轴承安装尺寸,中心定位孔的公差带按照过渡配合要求设定,保证装车后轮辋与轴头的同轴度,避免高速行驶出现车轮抖动的问题。

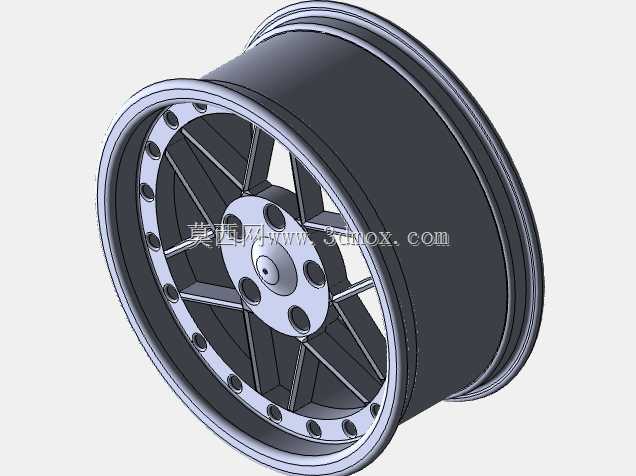

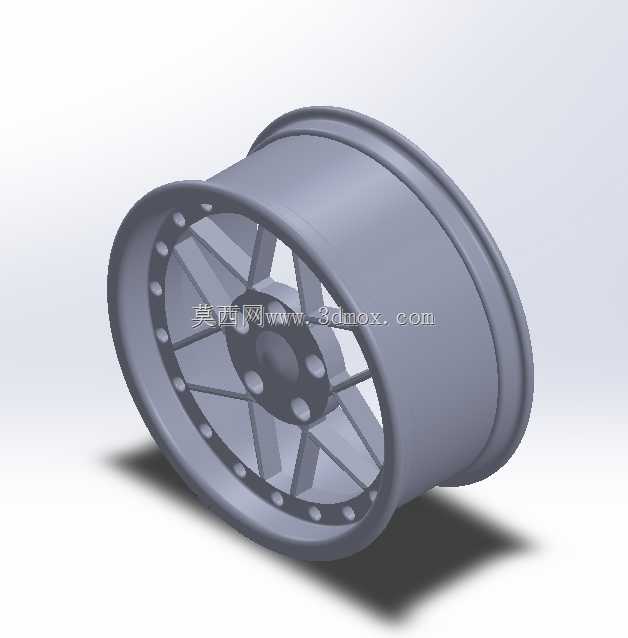

轮辋本体的轮缘部分采用了两片式对接的结构设计,相比传统单片式铸造轮辋,这种结构可以在保证轮辋整体强度的前提下,降低轮辋的非簧载质量,对于提升车辆悬挂的响应速度、改善操控表现有实际作用,轮缘与轮辐对接的位置均匀布置了一圈紧固螺栓位,建模时每一个螺栓孔的位置都做了沉台处理,避免螺栓头突出轮辋表面,后续装配平衡块、轮胎的时候不会出现干涉。轮辐部分采用了十辐式的镂空布局,每一根辐条的截面都做了变厚度处理,靠近中心安装座的位置厚度更大,向轮缘延伸的过程中逐渐收窄变薄,这种设计符合载荷传递的路径——车轮承受的地面冲击力从轮缘传递到轮辐,最终集中到中心安装座,变截面的设计可以在减少材料用量的同时,保证应力不会在辐条根部出现集中,建模过程中对辐条的过渡圆角做了反复调整,避免直角结构带来的应力断裂风险。
轮辋的胎圈座位置严格按照乘用车轮胎的标准尺寸设计,倾斜角度、槽底的深度都匹配常规子午线轮胎的安装要求,保证轮胎充气之后胎圈能够和轮辋紧密贴合,不会在急加速、急制动的时候出现轮胎打滑移位的问题,气门嘴的安装位预留了标准的通孔,位置选在两根辐条之间的空隙处,既不会影响辐条的结构强度,也方便后续充气、检测胎压的时候操作。从实际应用场景来看,这款轮辋既可以满足民用车辆日常街道行驶的强度要求,镂空的辐条结构也能给刹车系统留出足够的散热空间,频繁制动的时候刹车卡钳、刹车盘产生的热量可以通过辐条之间的空隙快速散出,避免热衰减带来的制动性能下降。
建模过程中还考虑了轮辋的动平衡要求,整个模型的结构围绕中心轴线完全对称,每一根辐条的质量分布、轮缘各个位置的壁厚都保持一致,减少后续实际生产、装车之后需要添加的平衡块重量。轮辋的偏距设计也预留了足够的调整空间,能够适配不同宽度的轮胎,同时避免装车之后轮胎蹭到翼子板内衬或者悬挂部件,轮辋的内侧预留了刹车卡钳的避让空间,即使是大尺寸的多活塞改装卡钳,也不会在转向、颠簸的时候和轮辐发生干涉。和传统的原厂钢制轮辋相比,这种结构的轮辋在相同载荷强度下重量更轻,辐条的造型也兼顾了空气动力学效果,行驶过程中气流可以顺着辐条的导向穿过轮辋,带走刹车系统热量的同时,也能一定程度上降低轮腔内部的乱流阻力。在细节处理上,轮辋所有和轮胎接触的边缘都做了圆角钝化处理,避免安装轮胎的时候割伤胎圈的橡胶层,中心安装座的表面做了平整处理,保证和轴头端面完全贴合,不会出现安装间隙导致的车轮松动。整个结构的建模过程完全遵循汽车车轮的设计规范,没有为了造型牺牲结构强度,各个安装尺寸的边界都和现有量产乘用车的参数匹配,不需要额外修改就可以直接适配对应规格的车型,不管是用于改装方案的效果验证,还是作为结构设计的参考样件,都能满足实际工程使用的需求。
