乘用车多孔辐条式轮毂结构三维设计

　　在整车行走系统的部件开发流程里，轮毂作为连接轮胎与车轴的核心承载构件，其结构合理性直接关联行驶安全性、簧下质量控制以及整车NVH表现，日常建模工作中接触到的这类多孔辐条轮毂，多面向民用改装乘用车以及量产家用车型的配套选型场景，既需要满足日常铺装路面的行驶承载需求，也要兼顾非铺装路面短途通行的抗冲击冗余。从实际装车用途来看，这类轮毂需要承担整车垂直载荷传递，同时在车辆转向、制动过程中承受横向、纵向的交变力矩，还要为刹车总成预留足够的安装避让空间，避免行车过程中轮辐与刹车卡钳、防尘罩发生运动干涉。

　　设计这类轮毂结构时，首先要明确安装边界的约束条件：轮辋部分的胎圈座角度、轮缘高度需要匹配对应规格的真空轮胎，保证轮胎充气后与轮辋的密封可靠性，避免高速行驶下出现轮胎脱圈的风险；中心孔的直径、PCD节圆分布要适配对应车型的轴头尺寸与轮毂螺栓规格，确保安装同轴度，减少高速行驶时的轮端跳动量；轮辐的镂空设计并非单纯追求外观效果，每一处开孔的大小、分布位置都经过受力校核，在保证辐条根部抗弯、抗扭强度满足1.3倍安全系数的前提下，尽可能削减非受力区域的材料厚度，以此降低簧下质量，提升悬架系统的响应速度。

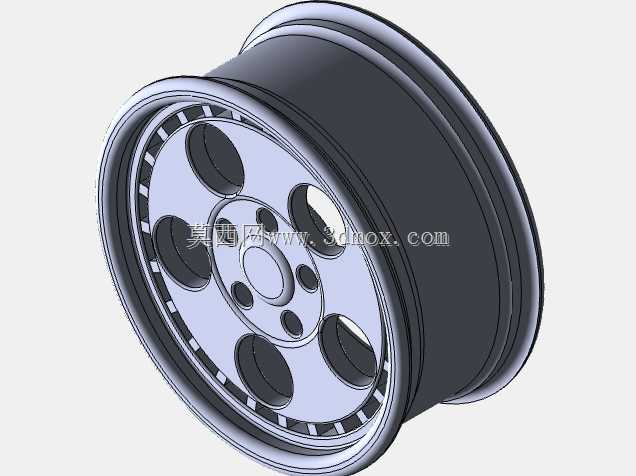

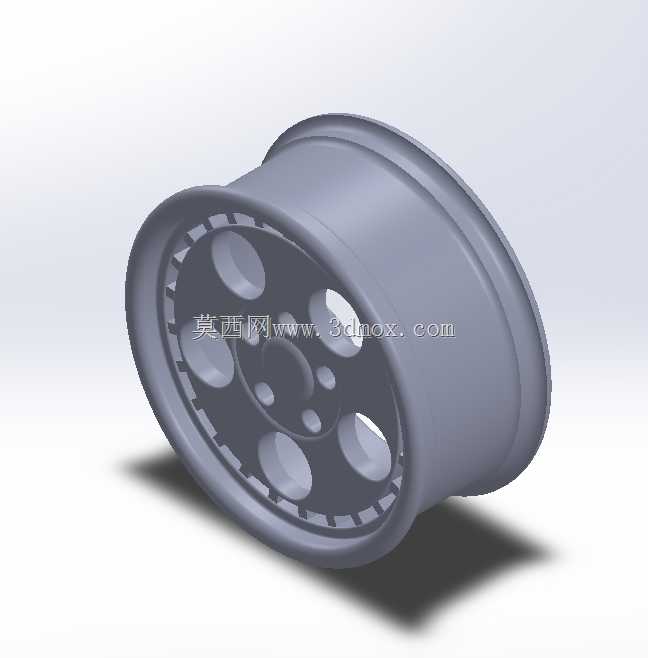

　　从结构特性来看，这款轮毂采用深槽轮辋结构，适配无内胎真空轮胎的安装需求，轮辋中部的凹槽能够方便轮胎拆装时的胎圈避让，降低售后维修的操作难度；轮辐采用大尺寸圆弧过渡设计，避免应力集中在辐条与轮辋的连接焊缝位置——当然在一体式铸造或锻造轮毂上，这种圆弧过渡能够减少铸造过程中的冷隔、缩松缺陷，提升构件的疲劳寿命。辐条表面的造型做了内凹处理，一方面能够在车辆行驶时引导气流穿过辐条间隙，带走刹车总成工作产生的热量，降低刹车热衰减的概率；另一方面内凹的造型也能减少路面积水、碎石直接冲击辐条正面的概率，提升轮毂在复杂路况下的抗损伤能力。

　　实际建模过程中需要重点关注几个安装尺寸的公差配合：中心孔与轴头的配合采用过渡配合，既保证安装时的同轴度定位，也避免过盈配合导致的拆装困难；螺栓孔的位置度公差需要控制在0.1mm以内，避免安装时螺栓承受附加剪切力；轮辋的偏距（ET值）需要根据整车轮距设计要求调整，保证轮胎安装后不超出翼子板边界，同时不与悬架摆臂、减震器发生运动干涉。另外，轮辋的气门嘴开孔位置需要避开辐条遮挡区域，方便后续充气、胎压监测传感器的安装与维护。

　　从行业应用场景来看，这类结构的轮毂既可以用于量产家用轿车、城市SUV的原厂配套，也可以作为售后改装件适配同参数的多款车型，在设计时预留的刹车避让空间，能够兼容更大尺寸的刹车盘与多活塞卡钳，满足用户对制动性能升级的需求。建模时需要对轮辐的受力路径做连续化处理，让载荷从螺栓安装面沿着辐条均匀传递到轮辋整个圆周，避免局部应力过大导致的轮毂开裂问题；轮缘部分做了加厚处理，应对路边停车时的路肩剐蹭，减少轻微剐蹭导致的轮辋变形、漏气问题。
