ACOG瞄准镜TA11型光纤遮光盖结构设计

　　在轻武器光学瞄准配件的实际使用场景中，光纤瞄准镜常因户外强光环境下光纤管聚光过量，导致分划十字线亮度过高出现过曝问题，直接影响射手对目标的观测与瞄准精度，这款配套ACOG TA11型瞄准镜的光纤盖，正是针对这一实际使用痛点开发的配套结构件。从功能实现逻辑来看，该零件核心作用是通过物理遮挡的方式限制光纤管的进光量，将分划板十字线的亮度控制在人眼舒适观测的区间内，避免强光下标线过亮掩盖目标细节，同时也不会因遮挡过度导致弱光环境下标线亮度不足无法辨识，实际使用中甚至可以达到与胶带临时遮挡相当的控光效果，但相比临时粘贴的胶带，该专用盖板的贴合度、耐用性与外观一致性都有本质提升。

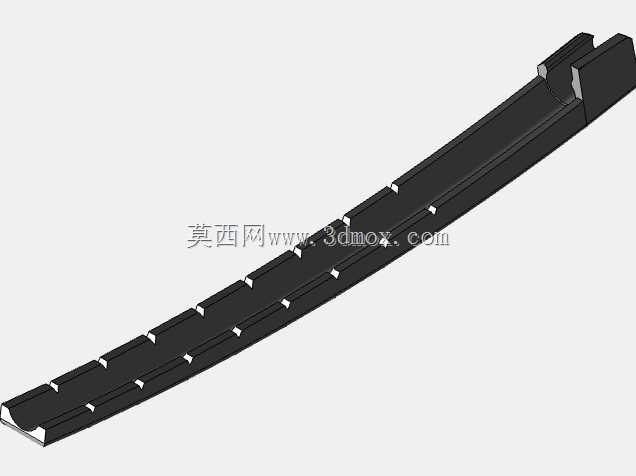

　　从结构设计思路来看，整个零件采用长条形薄壁卡扣式结构，整体轮廓完全匹配TA11瞄准镜镜身上方的光纤管安装槽位，不需要额外对瞄准镜本体进行打孔、粘接等改装操作，直接卡入对应槽位即可完成固定，安装后不会突出镜身轮廓过多，避免在携行过程中被外物勾挂导致脱落。零件沿长度方向均匀设置了多组定位凸点，这些凸点的尺寸经过反复适配，既可以保证盖板卡入后与镜身槽位的配合紧密度，在枪械射击产生的持续后坐振动下不会出现移位、松脱，又不会因为过盈量过大导致安装拆卸困难，日常维护时不需要专用工具即可徒手完成拆装。针对3D打印的成型工艺特性，设计阶段就对零件的壁厚做了均匀化处理，整体壁厚控制在1.2mm-1.5mm区间，既保证了零件本身的结构强度，在日常磕碰、按压下不会出现断裂变形，又能尽可能减少打印耗材的用量，缩短打印成型周期。零件的边缘全部做了0.2mm的圆角过渡处理，一方面避免打印后产生尖锐毛边划伤操作人员，另一方面也能减少应力集中，提升零件的抗冲击性能。

　　关于安装边界与适配尺寸，该零件的长度、宽度与弧度完全匹配TA11瞄准镜光纤安装槽的对应尺寸，安装后盖板与镜身表面的间隙控制在0.1mm以内，不会出现晃动异响，两端的限位结构可以精准卡入槽位的定位缺口，保证盖板不会沿光纤管长度方向窜动，遮挡位置始终对准光纤管的进光区域，不会出现偏移导致控光效果不均的问题。针对打印生产的工艺适配，设计时充分考虑了FDM熔融沉积成型的支撑添加需求，零件的安装贴合面设计为平面结构，打印时可以直接将该面作为贴合打印平台的初始层，仅在两侧的卡扣凸起位置添加少量支撑即可完成成型；支撑参数经过实际打印验证，初始层采用20度悬垂阈值、100%初始层密度、5mm初始层扩展，底部图案间距、顶部接口间距、顶部与底部z向距离均设置为0mm，正常支撑扩展设置为2mm时，打印完成后支撑可以轻松剥离，不会在零件表面留下明显的支撑痕迹，成型后零件的尺寸精度可以满足直接装配使用的要求。打印材料选用PETG材质时，零件兼具足够的韧性与表面硬度，耐候性可以适应户外高低温、潮湿等复杂使用环境，长期使用不会出现脆化、变色问题，填充率设置为100%、层厚0.10mm时，零件的结构强度完全可以满足实际使用中的抗冲击、抗振动要求，不会因为射击时的反复冲击出现开裂。

　　在实际应用中，该光纤盖除了控光功能外，还可以对裸露的光纤管形成物理防护，避免携行过程中砂石、树枝等外物刮蹭损伤光纤管表面，延长瞄准镜光纤组件的使用寿命；盖板表面采用哑光黑色处理，不会产生反光暴露射手位置，符合战术使用的实际需求。整个零件的结构没有多余的装饰性设计，所有几何特征都服务于功能实现与装配需求，没有冗余结构，在保证功能完整的前提下尽可能压缩了零件的整体体积与重量，安装后不会对瞄准镜的整体重量平衡造成明显影响，也不会干扰瞄准镜本身的调节操作。
